1.
Localiser le niveau d'eau de DÉCLENCHEMENT de la pompe
d'assèchement principale. Marquer cet endroit sur le tuyau
d'évacuation. Voir la Figure 3.
2.
Vidanger le puisard. Le niveau d'eau doit être abaissé le plus
possible avant de passer à l'étape suivante.
Pour vidanger le puisard :
a. Soulever le flotteur de l'interrupteur à flotteur jusqu'au
démarrage de la pompe. Procéder à cette opération avec
un manche à balai en bois ou un bâton.
OU

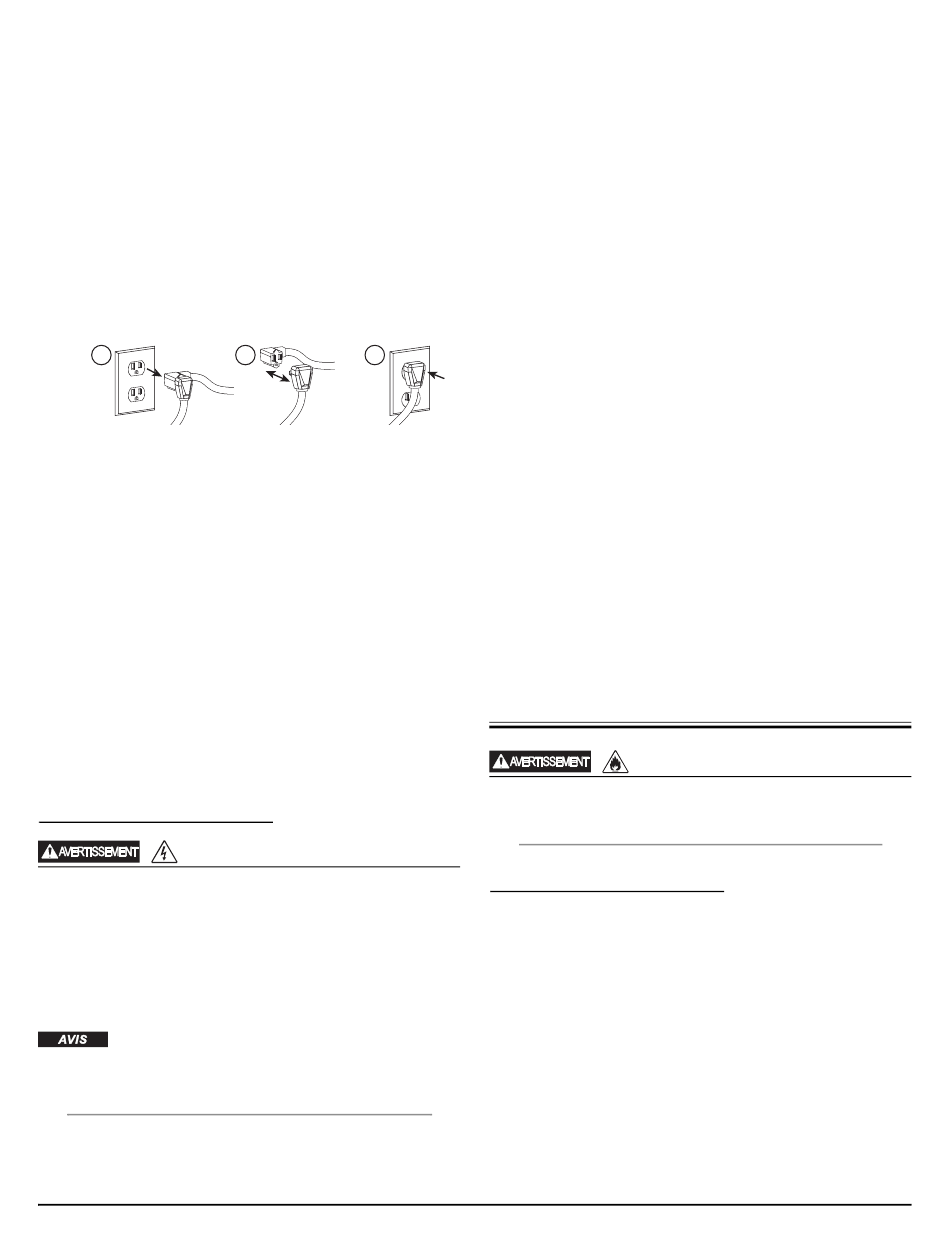

b. Si la pompe d'assèchement est munie d'un cordon
d'alimentation de type « siamois », retirer le cordon
d'alimentation/l'interrupteur à flotteur de la prise
électrique et y brancher directement celui de la pompe.
1
3.
Assurez-vous que le puisard a été drainé, mais ne laissez pas
la pompe tourner à sec, car cela endommagerait la pompe.
Remarque : Une deuxième pompe peut être nécessaire pour
maintenir le puits au sec pendant l'installation de la pompe
auxiliaire.
4.
Débranchez la pompe principale et tout autre équipement
électrique dans le puisard (c.-à-d. une alarme).
5.
Méthode A : la pompe principale va rester dans le puits avec
le tuyau de décharge intact, sauf si un clapet antiretour doit
être installé.
Si le clapet antiretour est déjà en place, continuer à la
Méthode d'assemblage A.
Pour installer un clapet antiretour, continuer à la Installation
du clapet antiretour de la pompe principale.
6.
Méthodes B et C : Continuer à la Installation du clapet
antiretour de la pompe principale.
Installation du clapet antiretour de la pompe
principale
RISQUE DE CHOC ELECTRIQUE
Toujours débrancher la(les) pompe(s) de sa(leur) source
d'alimentation avant de la(les) manipuler ou d'effectuer des
réglages au niveau de la(des) pompe(s), du système de
pompe ou du panneau de commande.
Ne pas soulever ni transporter une pompe ou un ensemble de
flotteur par son cordon d'alimentation. Cela endommagera le
cordon d'alimentation et pourrait exposer les fils sous tension
électrique à l'intérieur du cordon d'alimentation.
Un clapet antiretour est nécessaire dans le tuyau de
refoulement de la pompe de puisard primaire pour
empêcher l'eau de recirculer dans la fosse.
4414000E
2
3
Copyright © Liberty Pumps, Inc. 2021 Todos los derechos reservados.
Un clapet antiretour de pompe de puisard principale est requis
dans le système de pompe de puisard auxiliaire. Un clapet
antiretour et un raccord en caoutchouc sont fournis pour plus de
commodité. Vérifier la présence d'un clapet antiretour dans la
pompe de puisard principale. Si aucun clapet antiretour n'est en
place, il faudra en installer un. Suivre les étapes suivantes.
1.
La pompe de puisard principale doit être séparée du tuyau
d'évacuation et retirée de la fosse. Voir la Figure 3.
Séparation de la pompe principale du tuyau d'évacuation.
a. Pour les installations avec raccords en caoutchouc, retirez
la bride de raccordement avec un tournevis à douille.
b. Pour les installation sans raccords en caoutchouc, couper
le tuyau d'évacuation en PVC à un niveau adéquat sous le
plancher du sous-sol. Un nouveau raccord en caoutchouc
est nécessaire pour le réassemblage.
Avis : le tuyau d'évacuation sera rempli d'eau. Évacuer
cette eau du tuyau d'évacuation. Garder la zone de travail
sèche.
2.
Soulever les mécanismes de la pompe principale et du tuyau
d'évacuation à l'extérieur du puisard, à l'aide de la poignée.
3.
Raccorder le clapet antiretour entre le tuyau d'évacuation de
la pompe principale et le tuyau d'évacuation.
4.
Une fois la pompe principale déconnectée du tuyau
d'évacuation, installer le clapet antiretour fourni dans le tuyau
d'évacuation de la pompe principale. La bande de filetage est
pratique mais pas nécessaire. S'assurer que le clapet
antiretour est installé dans le bon sens, la flèche pointant vers
le haut.
5.
Installer le raccord fourni. Le raccord doit être installé avec la
pièce amovible vers le HAUT pour permettre de retirer
facilement la pompe principale à l'avenir.
6.
Continuez jusqu'à Assemblage de la pompe auxiliaire.
Assemblage de la pompe auxiliaire
RISQUE D'INCENDIE
Utiliser la colle à PVC dans un endroit bien aéré et éloigné du
feu ou des flammes. Suivez les instructions du fabricant de
colle et d'apprêt PVC.
Réglage de la hauteur du flotteur
1.
Le flotteur en position d'arrêt doit être monté dans le puisard
de telle sorte qu'il se trouve au minimum à 1/2 po au-dessus
du niveau d'eau auquel la pompe principale se met en marche
(comme indiqué à la Figure 3).
Le flotteur peut être monté sur n'importe lequel des tuyaux
verticaux dans la fosse (tuyau d'évacuation principal,
refoulement de secours ou autre tuyauterie) à condition que
la différence de hauteur du flotteur puisse être maintenue et
que le flotteur ait l'espace nécessaire pour se déplacer
librement le long de la tige du flotteur.
2.
Fixer légèrement (pour l'instant) le flotteur et le support à
l'aide du collier de serrage fourni. Ne pas serrer
complètement le collier pour l'instant, car des ajustements
pourraient être nécessaires plus tard.
7 | FR
