Avant d'intervenir sur la machine pour des opérations d'entretien, il est indispensable :
- Détacher la pompe des tuyaux d'aspiration et de refoulement.
- Vider le corps de la pompe du liquide pompé par le troi prévu à cet effet (fig. 5)
Attention: des résidus de liquide peuvent rester dans le corps de la pompe, dans le porte-moteur et dans le tuyau d'aspiration; prendre les
précautions qui s'imposent si le liquide est dangereux (inflammable, corrosif, toxique, pollué, etc.).
26
26
13.1
Inspection et contrôle
Contrôler régulièrement si la pompe fonctionne bien en vérifiant si elle est toujours en mesure de pomper correctement à l'aide
d'instruments appropriés (manomètre, vacuomètre, ampèremètre, etc.).
Il est conseillé d'effectuer l'entretien périodique des différents organes sujets à usure, en particulier la turbine et la plaque d'usure.
13.2
Remplacement de la turbine (fig. 10)
- Vider le corps de la pompe comme indiqué au paragraphe 7.
Attention: des résidus de liquide peuvent rester dans le corps de la pompe, dans le porte-moteur et dans le tuyau d'aspiration; prendre
les précautions qui s'imposent si le liquide est dangereux (inflammable, corrosif, toxique, pollué, etc.).
- Dévisser les écrous (52) et enlever le corps de la pompe en veillant à ne pas abîmer le joint (43).
- Bloquer la turbine (03) et dévisser l'écrou à blocage automatique (33).
- Enlever la turbine et la remplacer par une neuve.
- Remplacer éventuellement le joint (43)
- Procéder de la même façon mais en sens inverse pour remonter la turbine.
- Contrôler si la turbine est bien placée par rapport à la plaque d'usure, comme indiqué au point 13.7.
13.3
Remplacement de la plaque d'usure (fig. 10)
- Vider le corps de la pompe comme indiqué au paragraphe 7.
Attention: des résidus de liquide peuvent rester dans le corps de la pompe, dans le porte-moteur et dans le tuyau d'aspiration; prendre
les précautions qui s'imposent si le liquide est dangereux (inflammable, corrosif, toxique, pollué, etc.).
- Dévisser les écrous (52) et enlever le corps de la pompe en veillant à ne pas abîmer le joint (43).
- Dévisser les vis à tête hexagonale encastrée (57).
- Enlever et remplacer la plaque d'usure (02).
- Remplacer éventuellement le joint (43).
- Procéder de la même façon mais en sens inverse pour remonter la plaque d'usure.
- Contrôler si la turbine est bien placée par rapport à la plaque d'usure, comme indiqué au point 13.7.
13.4
Remplacement de la soupape (fig. 10)
- Vider le corps de la pompe comme indiqué au paragraphe 7.
Attention: des résidus de liquide peuvent rester dans le corps de la pompe, dans le porte-moteur et dans le tuyau d'aspiration; prendre
les précautions qui s'imposent si le liquide est dangereux (inflammable, corrosif, toxique, pollué, etc.).
- Enlever les écrous (52.1).
- Retirer le porte-soupape (10).
- Retirer la soupape (14.1).
- Monter la soupape neuve avec la charnière tournée vers le haut.
- Nettoyer le logement de la soupape du porte-soupape (10) et le remonter.
- Certaines soupapes sont équipées d'une languette qui dépasse à l'extérieur. Il faut alors soutenir le poids de la soupape en tirant la
languette au moment de fixer les écrous.
13.5
Remplacement de la garniture de type 1 - 2 - 3 (fig. 10,11 et 12)
- Vider le corps de la pompe comme indiqué au par. 7.
Attention: des résidus de liquide peuvent rester dans le corps de la pompe, dans le porte-
moteur et dans le tuyau d'aspiration; prendre les précautions qui s'imposent si le liquide
est dangereux (inflammable, corrosif, toxique, pollué, etc.).
- Dévisser les écrous (52) et enlever le corps de la pompe en veillant à ne pas abîmer le
JS / JP / JE / JO
JS / JP / JE / JO
/ JT
/ JS

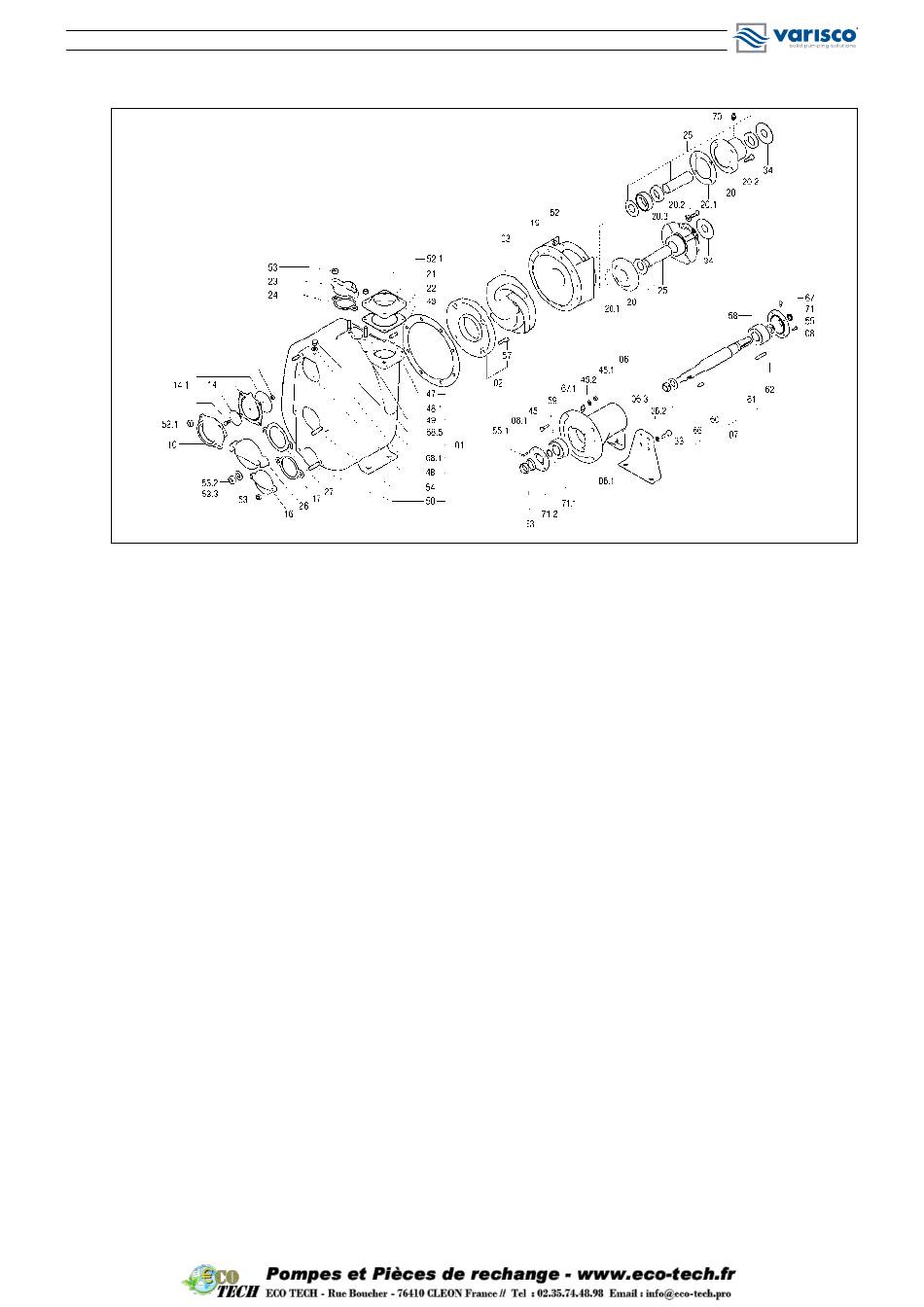

fig. 10
29
