Page 1

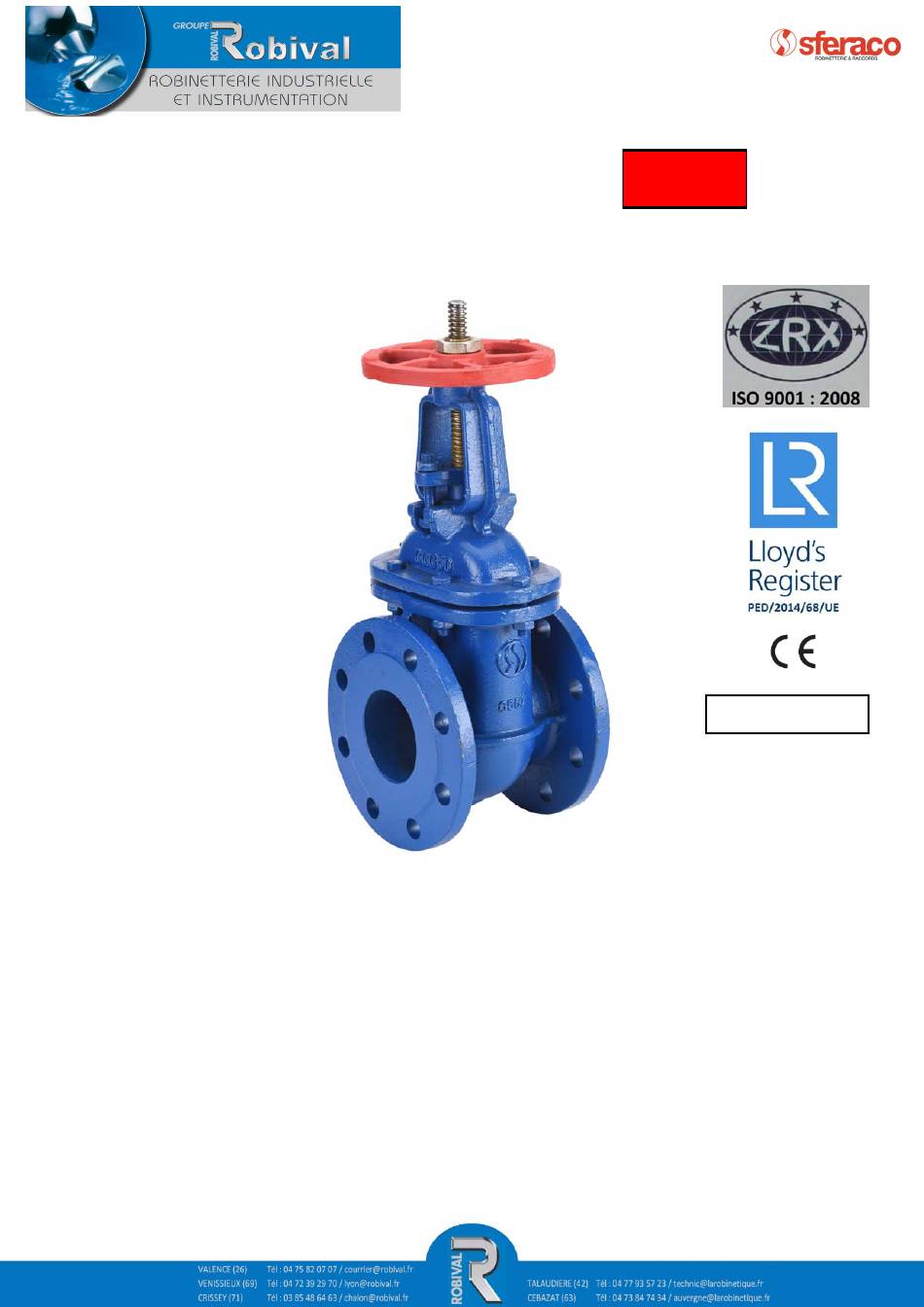

ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 Certificat 3.1 Dimensions : DN 40 au DN 600 Raccordement : A brides R.F. PN10/16 Température Mini : - 10°C Température Maxi : + 180°C Pression Maxi : 16 Bars Caractéristiques : Tige montante et volant non montant Tige inox Siège inox...
Page 2
ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 CARACTERISTIQUES : Simple opercule Obturateur à coin monobloc Sièges obliques Presse étoupe graphite Passage intégral Tige montante et volant non montant Tige inox ...
Page 3
ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 NOMENCLATURE DN40-300 Repère Désignation Matériaux Corps Fonte EN-GJS-500-7 Siège corps Inox AISI 304 Opercule Fonte EN-GJS-500-7 Siège opercule Inox AISI 304 Tige Inox AISI 420 Acier RSt37-2 ( 1.0038 ) Ecrou Acier RSt37-2 ( 1.0038 ) Joint de chapeau...
Page 4
ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 NOMENCLATURE DN350-600 Repère Désignation Matériaux Corps Fonte EN-GJS-450-10 Siège corps Inox AISI 304 Opercule Fonte EN-GJS-450-10 Siège opercule Inox AISI 304 Tige Inox AISI 420 Acier RSt37-2 ( 1.0038 ) Ecrou Acier RSt37-2 ( 1.0038 ) Joint de chapeau...
Page 5
ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 DIMENSIONS DN40-300 ( en mm ) : Ref. H (fermé) H (ouvert) 1092 1273 Ø V Poids (en Kg) 10.7 13.3 17.2 22.1 31.3 46.5 69.1 105.4 172.2...
Page 6
ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 DIMENSIONS DN350-600 ( en mm ) : Ref. H (fermé) 1134 1286 1603 1872 H (ouvert) 1507 1715 2137 2506 Ø V Poids (en Kg)
Page 7
ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 DIMENSIONS BRIDES PN16 ( en mm ) : Ø C Ø D Ø K Nb x Ø L 4 x 19 4 x 19 4 x 19 8 x 19 8 x 19 8 x 19 8 x 23...
Page 8
ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 DIMENSIONS BRIDES PN10 ( en mm ) : Ø C Ø D Ø K Nb x Ø L 8 x 23 12 x 23 12 x 23 16 x 23 16 x 28 20 x 28 20 x 31...
Page 9
ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 NORMALISATIONS Fabrication suivant la norme ISO 9001 : 2008 DIRECTIVE 2014/68/UE : CE N° 0038 Catégorie de risque III module H Certificat 3.1 sur demande Tests d’étanchéité...
ROBINET A OPERCULE FONTE PN16 REF.158 A TIGE MONTANTE NF 29323 INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE REGLES GENERALES : Bien vérifier l’adéquation entre le robinet et les conditions de service réelles (nature du fluide, pression et température) Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie pour faciliter l’entretien des matériels.
