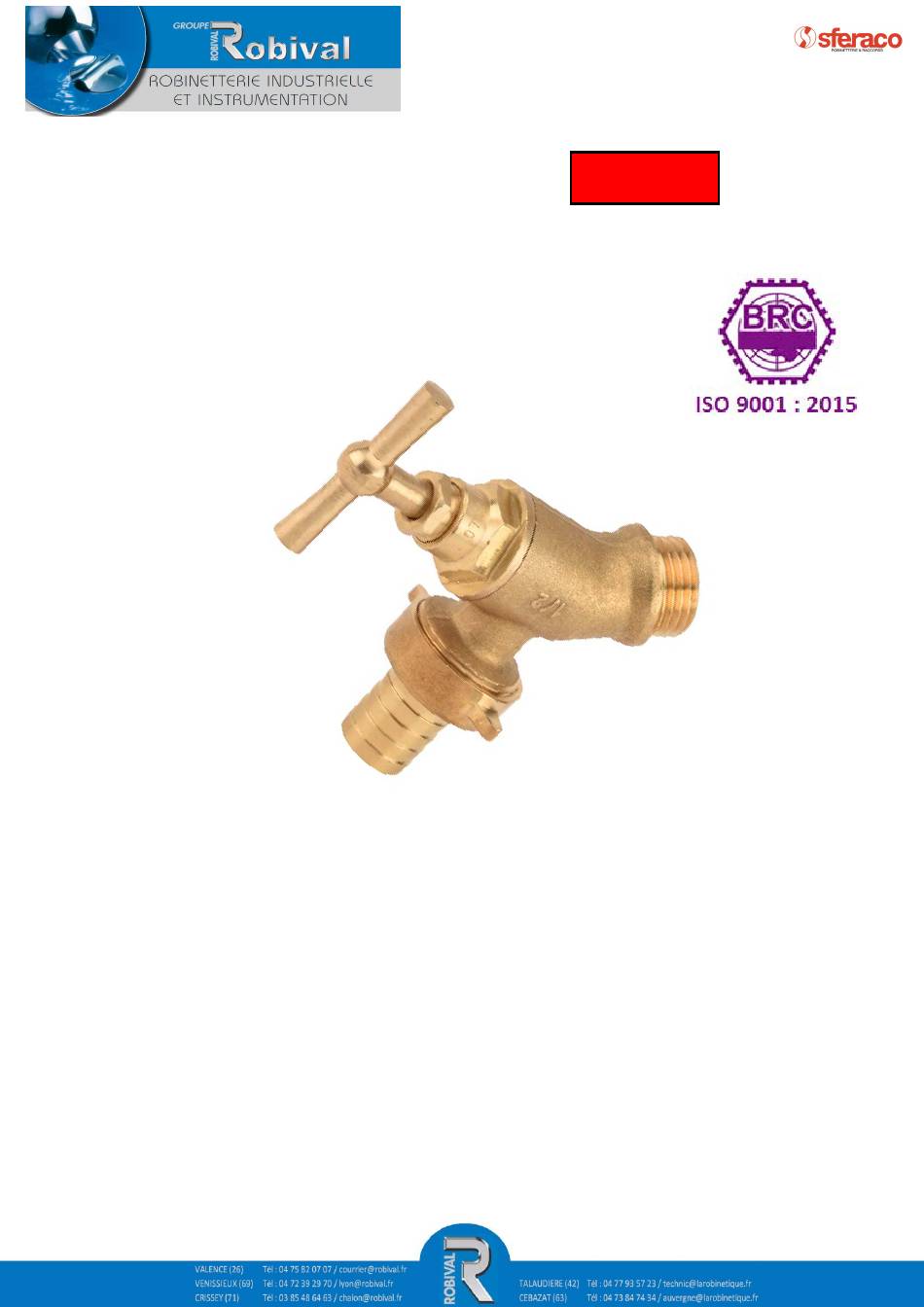

ROBINET DE PUISAGE LAITON
OBLIQUE PN10
Dimensions :
Raccordement :
Température Mini :
Température Maxi :
Pression Maxi : 10 Bars
Caractéristiques : Avec raccord au nez
DN 1/2"
Mâle, cannelé
+ 0°C
+ 60°C
Tête à potence
Manette papillon laiton
Matière : Laiton
REF.1346
Publicité
Manuels Connexes pour sferaco Robival 1346
Sommaire des Matières pour sferaco Robival 1346
- Page 1 ROBINET DE PUISAGE LAITON REF.1346 OBLIQUE PN10 Dimensions : DN 1/2" Raccordement : Mâle, cannelé Température Mini : + 0°C Température Maxi : + 60°C Pression Maxi : 10 Bars Caractéristiques : Avec raccord au nez Tête à potence Manette papillon laiton Matière : Laiton...
- Page 2 ROBINET DE PUISAGE LAITON REF.1346 OBLIQUE PN10 CARACTERISTIQUES : Raccord au nez Tête à potence Avec presse étoupe Manette papillon laiton Marquage corps SF/B UTILISATION : Réseaux de distribution d’eau Température mini admissible Ts : + 0°C ...
- Page 3 ROBINET DE PUISAGE LAITON REF.1346 OBLIQUE PN10 NOMENCLATURE Repère Désignation Matériaux Tétine Laiton Ecrou Laiton Joint Corps Laiton CW 617 N suivant EN 12165 Joint Bague Laiton Chapeau Laiton Bague Laiton Fouloir Laiton Tige Laiton Manette Laiton Goupille Laiton Joint Joint Carton...
- Page 4 ROBINET DE PUISAGE LAITON REF.1346 OBLIQUE PN10 DIMENSIONS ( en mm ) : Ref. 1/2" 3/4“ 1346 Poids ( Kg ) 0.22 NORMALISATIONS Fabrication suivant la norme ISO 9001 : 2015 DIRECTIVE 2014/68/UE : Produits exclus de la directive ( Article 1. § 2.b ) ...
- Page 5 ROBINET DE PUISAGE LAITON REF.1346 OBLIQUE PN10 INSTRUCTIONS DE MONTAGE REGLES GENERALES : Bien vérifier l'adéquation entre les robinets et les conditions de service réelles (nature du fluide, pression, température) Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie ainsi que les appareils automatiques en vue de l'entretien et des réparations.
