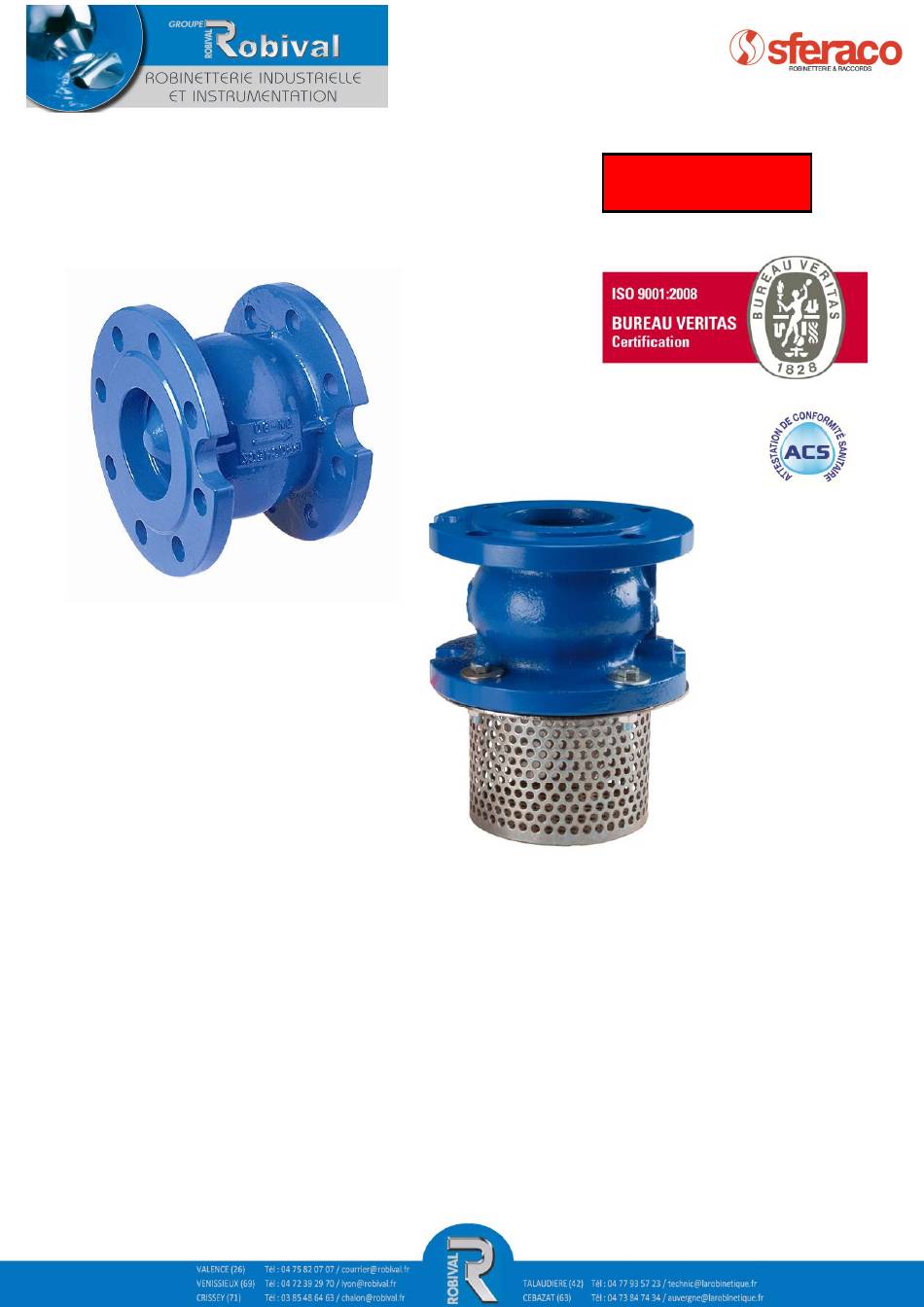

CLAPET DE NON RETOUR SIMPLE
GUIDAGE FONTE A BRIDES PN10/16
Température Mini :
Température Maxi :
Dimensions :
DN 50 à 600
Raccordement :
A brides R.F. PN10/16
- 10°C
+ 120°C
Pression Maxi : 16 Bars jusqu'au DN300 (10 bars au-delà)
Caractéristiques : Clapet à ogive toutes positions
Montage toutes positions
Faible pertes de charge
Matière : Fonte
REF.363 et 366
