Thermostat d'ambiance (interrupteur NF) 230 V
Thermostat d'ambiance (interrupteur NF) 230 V
Réf.: RTR230
Mode d'emploi
1
Consignes de sécurité
Le montage et le raccordement d'appareils électriques doivent être réservés à des
électriciens spécialisés.
Risques de blessures, d'incendie ou de dégâts matériels. Lire en intégralité la notice et la res-
pecter.
Risque d'électrocution. Déconnecter toujours l'alimentation secteur avant d'intervenir sur l'appa-
reil ou sur la charge. Couper en particulier tous les disjoncteurs qui fournissent des tensions
dangereuses à l'appareillage ou à la charge.
La présente notice fait partie intégrante du produit et doit être conservée chez l'utilisateur final.
2

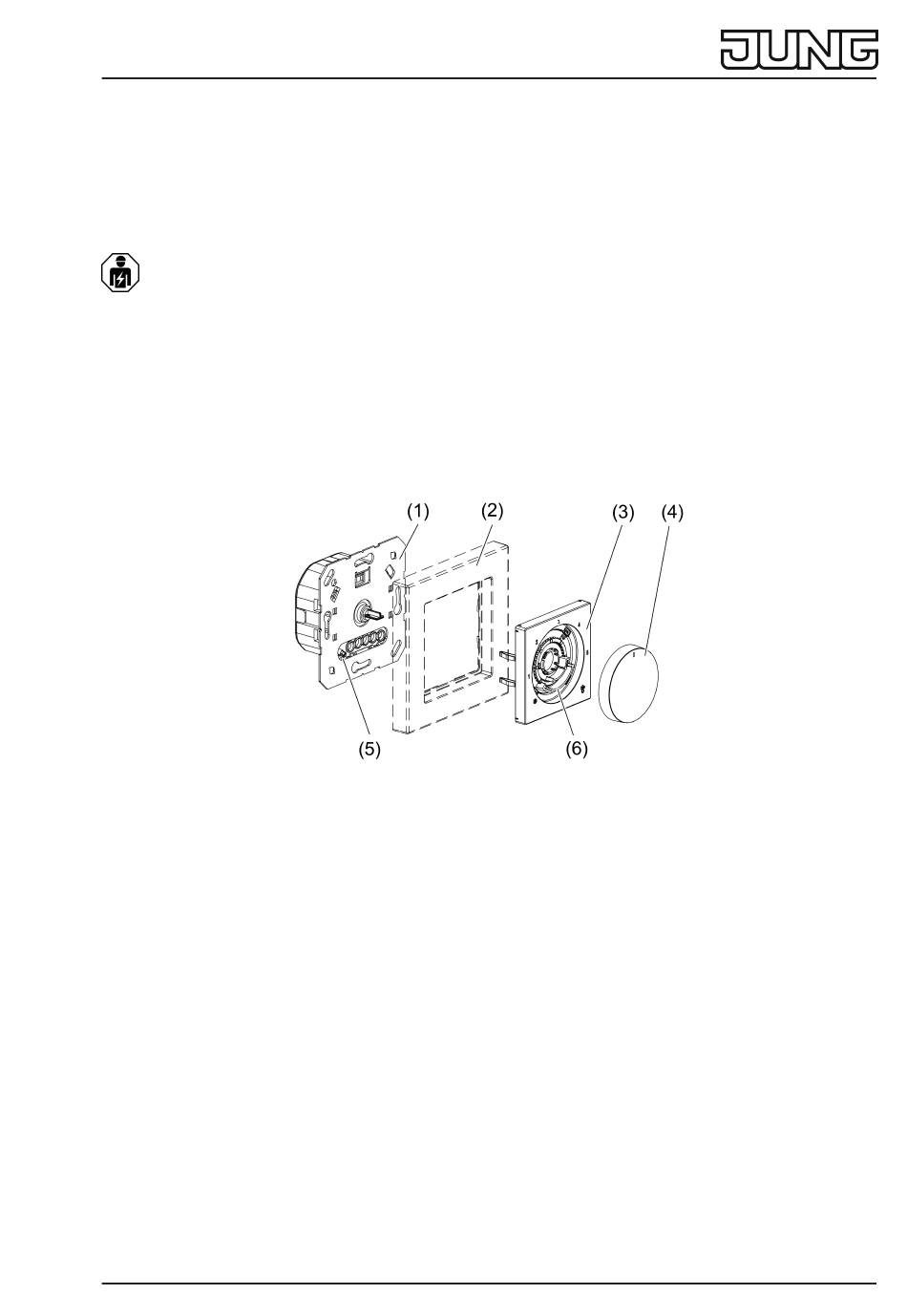

Conception de l'appareil
(1)
Insert pour thermostat d'ambiance
(2)
Cadre
(3)
Plaque centrale
(4)
Bouton de commande
(5)
Sonde de température interne
(6)
Bagues de réglage pour la limitation de tempéra-
ture
Lors de travaux de rénovation, la sonde de température (5) ne doit être ni encrassée ni recou-
verte.
3
Usage conforme
–
Régulateur de température d'ambiance électronique pour la commande de servomoteurs
électrothermiques pour 230 V~
–
Réglage de la température d'ambiance dans des pièces fermées
–
Montage dans un boîtier d'appareillage avec des dimensions selon DIN 49073
4
Caractéristiques produits
–
Réglage manuel d'une température de confort
–
Sonde de température interne
–
Commutation silencieuse
82404803
J0082404803
Figure 1: Conception de l'appareil
1 / 4
05.05.2022
