Thermostat d'ambiance (interrupteur NF) 230 V
￭
Raccorder le servomoteur électrothermique (7) au mécanisme (1) conformément au sché-
ma de raccordement (Figure 2). Respecter la section de conducteur (Figure 3).
￭
Monter l'appareil dans le boîtier d'appareillage, les bornes de raccordement doivent être
en bas.
￭
Monter le cadre, la plaque centrale et le bouton de commande.
￭
Mettre l'appareillage sous tension.
L'appareil se calibre au cours des 90 premières minutes. Des écarts de régulation sont
possibles durant cette période.
Réglage des limites de température
Le thermostat d'ambiance dispose d'une plage de réglage comprise entre 5 et 30 °C. La plage
de réglage de la température peut être limitée au moyen des bagues de réglage sur la plaque
centrale.

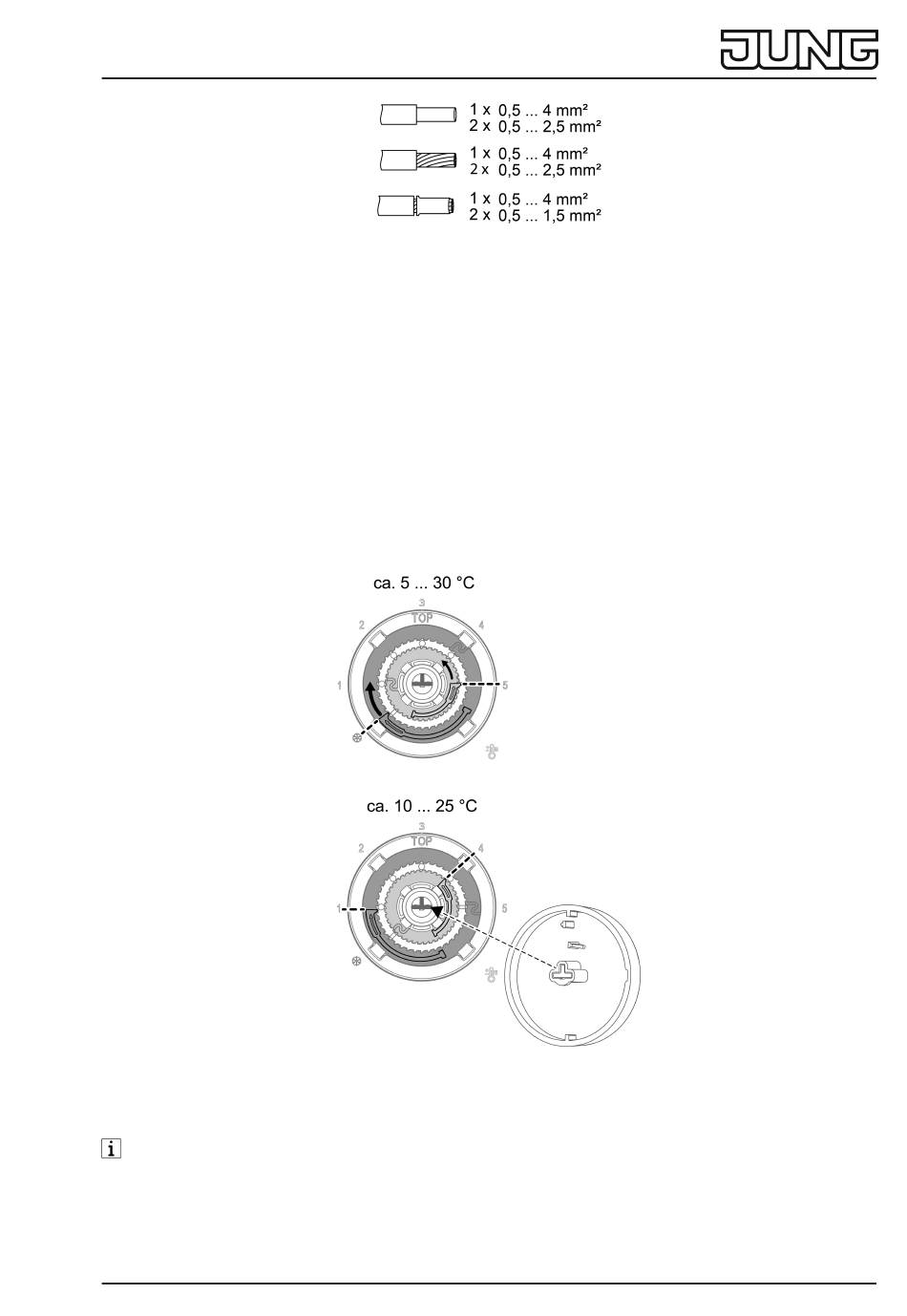

Figure 4: Réglage de la limitation de la température (avant/après)
￭
Retirer le bouton de commande de la plaque centrale de sorte que les bagues de réglage
soient visibles Bild.
Procéder manuellement ou utiliser un outil d'extraction adapté, p. ex. une ventouse ou un
lève-bouton.
￭
Tourner la grande bague de réglage bleue dans le sens horaire jusqu'à la température
minimale souhaitée. Chaque cran correspond à une modification d'environ 1 °C.
￭
Tourner la petite bague de réglage rouge dans le sens anti-horaire jusqu'à la température
maximale souhaitée.
82404803
J0082404803
Figure 3: Section de conducteur serrable
3 / 4
05.05.2022
