Mode d'emploi
Thermostat d'ambiance (interrupteur NF) 230 V
Réf. RTR230
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Illustration du produit non contractuelle
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
20.06.2025
82404823 J0082404823
www.jung.de
Publicité
Manuels Connexes pour Jung RTR230
Sommaire des Matières pour Jung RTR230

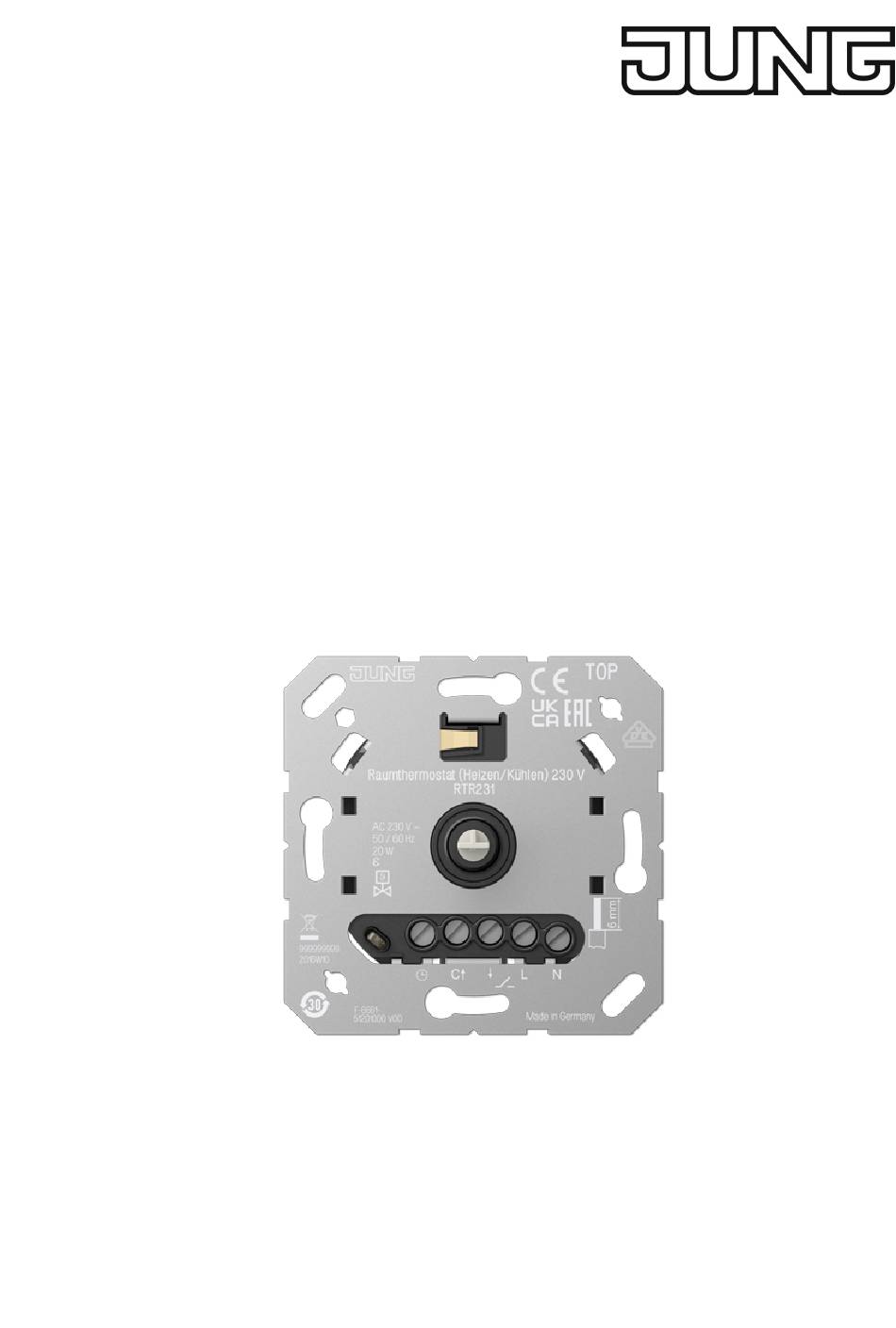

- Page 1 Mode d'emploi Thermostat d’ambiance (interrupteur NF) 230 V Réf. RTR230 ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Illustration du produit non contractuelle Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 20.06.2025 82404823 J0082404823 www.jung.de...
- Page 2 Thermostat d’ambiance (interrupteur NF) 230 V Sommaire Consignes de sécurité ...................... 3 Conception de l’appareil .................... 3 Usage conforme ....................... 3 Caractéristiques produits .................... 4 Utilisation .......................... 4 Informations destinées aux électriciens spécialisés ............ 4 Caractéristiques techniques ..................... 7 Garantie .......................... 7 82404823 2 / 7 20.06.2025...
- Page 3 Thermostat d’ambiance (interrupteur NF) 230 V Consignes de sécurité Le montage et le raccordement d’appareils électriques doivent être réservés à des électriciens spécialisés. Risques de blessures graves, d’incendie ou de dégâts matériels. Lire en intégralité le mode d’emploi et le respecter. Risque d’électrocution.
- Page 4 Thermostat d’ambiance (interrupteur NF) 230 V – Montage dans un boîtier d'appareillage avec des dimensions selon DIN 49073 Caractéristiques produits – Réglage manuel d'une température de confort – Sonde de température interne – Commutation silencieuse – Mode de fonctionnement à la sortie du thermostat : modulation de largeur d'impulsions (MLI) –...
- Page 5 Thermostat d’ambiance (interrupteur NF) 230 V Raccordement et montage de l’appareil Figure 2: Exemple de raccordement du mécanisme Figure 3: Section de conducteur serrable ￭ Raccorder le servomoteur électrothermique (7) au mécanisme (1) conformé- ment au schéma de raccordement (voir figure 2). Respecter la section de conducteur (voir figure 3).
- Page 6 Thermostat d’ambiance (interrupteur NF) 230 V Réglage des limites de température Le thermostat d'ambiance dispose d'une plage de réglage comprise entre 5 et 30 °C. La plage de réglage de la température peut être limitée au moyen des bagues de ré- glage sur la plaque centrale.
- Page 7 Classe de régulateur (UE 811/2013) Contribution à l'efficience énergétique Garantie La garantie est octroyée dans le cadre des dispositions légales concernant le com- merce spécialisé. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de...
