DEBITMETRE MASSIQUE ST51
Caractéristiques
L'instrument
Compatible : Biogaz, Gaz Digesteur, Méthane, Gaz naturel,
Air Comprimé, Azote.
Dimensions de tube compatibles :
51 mm à 610 mm [2" à 24"]
Plage de débit : 0,08 mps à 122 mps [0,3 sfps à 400 spfs]
Précision : (> à 0,21 nmps [0,75 sfps])
Standard : ± 2 % en lecture ± 0,5 % à pleine échelle
En option : ± 1 % en lecture ± 0,5 % à pleine échelle
Répétabilité : ± 0,5 % en lecture
Compensation de température :
Standard : 4℃ à 38℃ [40 °F à 100 °F]
Optionnelle : -18 ℃ à 121℃ [0 °F à 250 °F]
Rangeabilité : 3:1 à 100:1
Homologations :
ATEX/IEC Ex : II 2 G Ex d IIC T6...T3
II 2 D Ex tD A21 IP67 T90°C...T121°C
FM, CSA : Classe I, Div. 1, Groupes B, C, D
(Annexes seulement)
Classe I, Div. 2 En attente
CRN N° : 0F0303
Garantie : 1 an
Capteur de débit
Installation : Longueur d'insertion variable avec bague de
compression NPT(M) de 1,20 cm ou de 1,90 cm.
Type : Dispersion thermique
Matériaux : Acier inoxydable 316L avec capteurs
thermométriques Hastelloy-C22, bague de compression en
acier inoxydable 316 avec embout en Téflon ou acier
inoxydable.
Pression maximum d'utilisation :
Bague de compression en acier inoxydable : 34 bar (g)
[500 psig]
Bague de compression en Téflon : 10 bar(g) [500 psig]
Température de fonctionnement :
Bague de compression en acier inoxydable :
-18 °C à 121 °C [0 °F à 250 °F]
Bague de compression en Téflon :
-18 °C à 93 °C [0 °F to 200 °F]
Raccordement : NPT(M) de 1,20 cm ou de 1,90 cm avec
bague de compression en acier inoxydable ou en Téflon.
Longueur d'insertion (variable)
25 mm à 152 mm [1" à 6"]
25 mm à 305 mm [1" à 12"]
25 mm à 457 mm [1" à 18"]
Cette page est soumise aux droits de propriété indiqués sur la dernière page
FLUID COMPONENTS INTERNATIONAL LLC
Transmetteur de débit
Boitier : Boitier NEMA 4X [IP 67] en aluminium, bornier à
double raccordement avec entrée NTP(F) 1,20 cm ou M20x1,5.
Revêtement époxy.
Température de fonctionnement :
-18 ℃ à 60℃ [0 °F à 140 °F]
Alimentation :
DC : 18 Vdc à 36 Vdc (6 watts max.)
AC : 85 Vac à 265 Vac (12 watts max.; marquage CE de
conformité pour 100 Vac à 240 Vac)
Sortie analogique des signaux : Double sortie 4-20mA,
réglable en fonction du débit et/ou de la température
(impédance 500 ohm max.) et une sortie à impulsion pour le
débit total.
Sortie à impulsion Source : Valeur de réglage du débit total
ou de l'alarme : 15Vdc. Largeur d'impulsion à 50 % du cycle
de fonctionnement de 1 à 500Hz, largeur d'impulsion de 0,5
sec pour les impulsions inférieures à 1Hz. Impulsions de 25mA
maximum, charge de10mA maximum en fonctionnement
normal.
Sortie à impulsion Sink : Valeur de réglage du débit total ou
de l'alarme. Largeur d'impulsion à 50 % du cycle de
fonctionnement de 1 à 500Hz, largeur de 0,5 sec pour les
impulsions inférieures à 1Hz. L'alimentation et la charge ne
doivent pas dépasser 40 Vdc et 150mA.
Port de communication : RS-232C. Infrarouge sans fil vers
PDA (écran numérique en option)
Ecran numérique : Ecran LCD à deux lignes 16 caractères
affichant la valeur mesurée et les unités mécaniques. La
première ligne indique le débit, la seconde les lectures de
température et/ou le totalisateur de débit (affichage alterné).
L'écran peut pivoter à 90° pour une vision optimale.
Installation et assemblage : Configuration intégrale ou
déportée jusqu'à 15 m [50'].

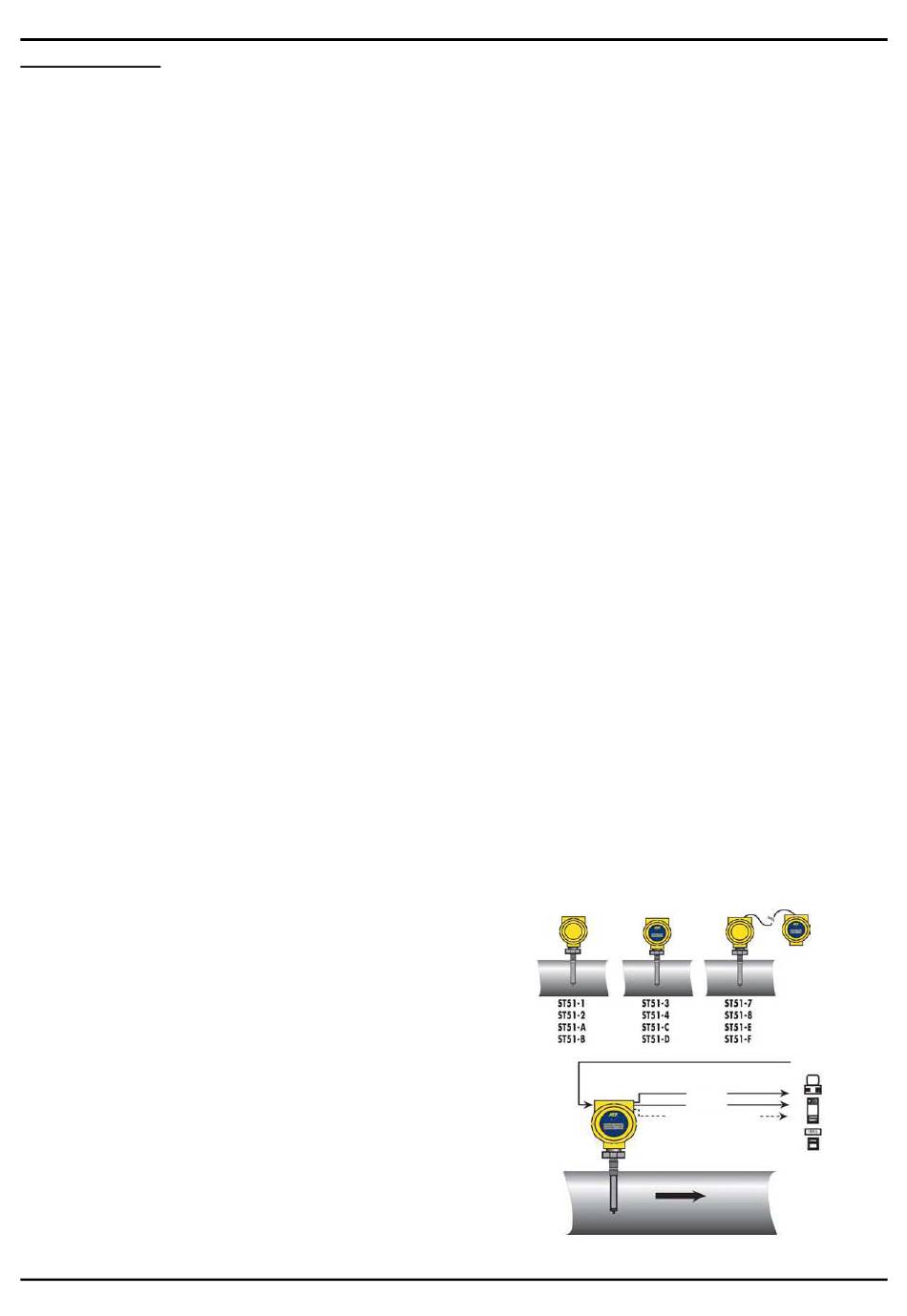

Transmetteur sans écran
Transmetteur avec écran
intégré
3
Transmetteur avec écran à
distance
intégré
Alimentations DC ou AC
4-20 mA
4-20 mA
Sortie à impulsion :
0,1 kHz
Débit du gaz
Doc. N° 06EN003389 Rev. -
Ordinateur
DCS
SNCC
SCADA
Instrument
d'indication
Enregistreur
