DEBITMETRE MASSIQUE ST51
Vérification du matériel
Equipement nécessaire :
Multimètre numérique
Tournevis
Le débitmètre ST51 est composé 4 éléments de base :
1. Capteur
2. Circuit imprimé de l'interface client
3. Circuit imprimé de commandes
4. Boitier électronique
Etape 1
Vérifiez que le fusible (F1) situé sur le circuit imprimé de l'interface client fonctionne correctement.
Débranchez le débitmètre. Ouvrez le boitier électronique pour accéder au circuit imprimé de l'interface client. Ce circuit imprimé
est situé sous le plus petit couvercle du boitier avec tous les branchements électroniques. Dévissez le couvercle transparent du
fusible et retirez le fusible. Vérifiez la continuité électrique du fusible. S'il apparaît ouvert, remplacez celui-ci par un composant
équivalent (référence FCI n°019933-01), Wickmann Inc. série 374, code d'ampérage 1160, colis 41.

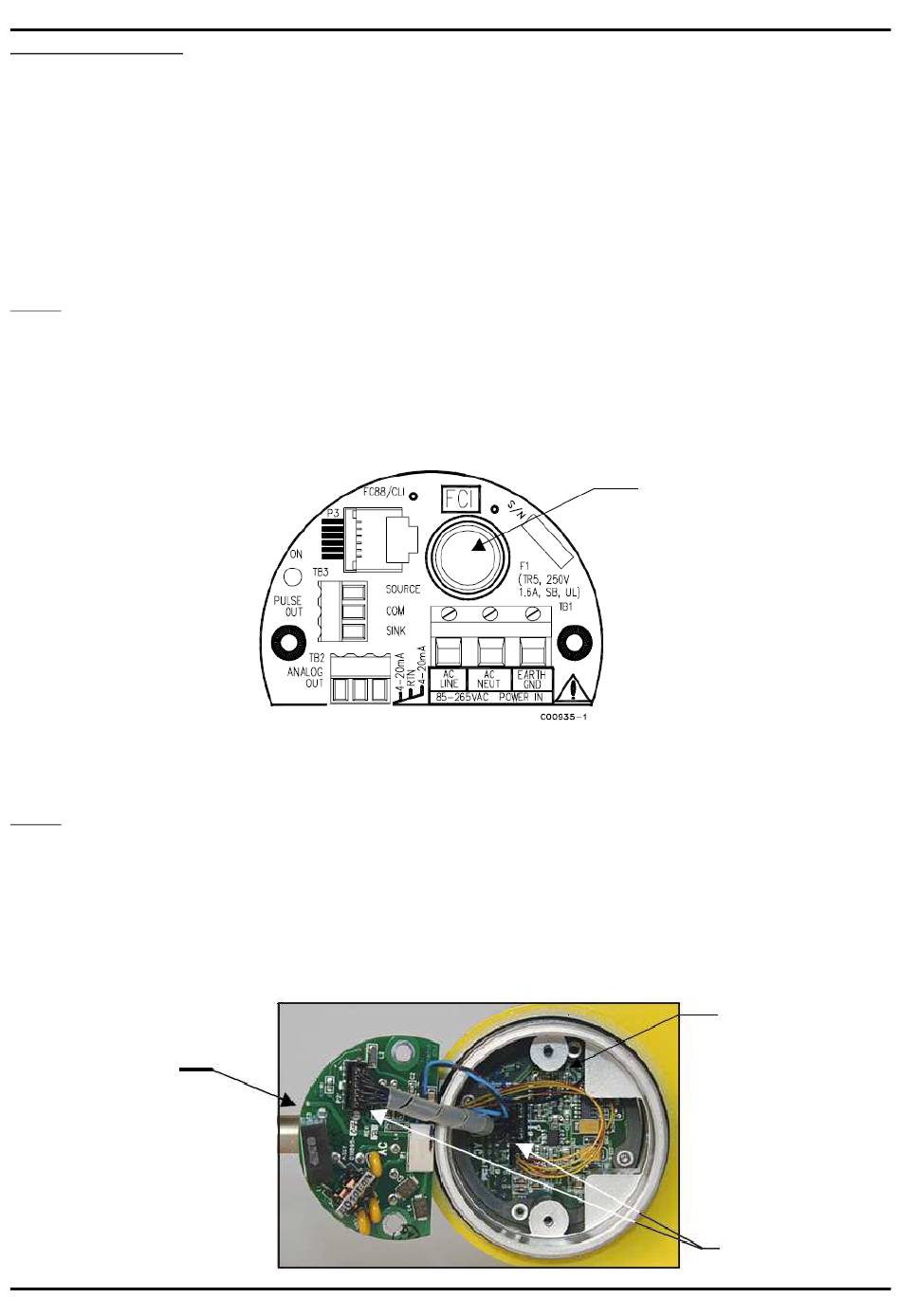

Ci-dessus : circuit imprimé de l'interface client en courant alternatif. Le fusible (F1) du circuit imprimé de l'interface client en
courant continu (Vdc) est situé au même endroit.
Etape 2
Vérifiez que les câbles de connexion entre le circuit imprimé de l'interface client et le circuit imprimé de commandes sont bien
insérés.
Débranchez le débitmètre. Ouvrez le boitier électronique pour accéder au circuit imprimé de l'interface client. Ce circuit imprimé
est situé sous le plus petit couvercle du boitier avec tous les branchements électroniques. Retirez les deux vis de sécurité qui fixent
le circuit imprimé de l'interface client sur le boitier électronique. Soulevez avec précautions le circuit imprimé de l'interface pour
accéder aux câbles de connexion entre le circuit imprimé de l'interface et le circuit imprimé des commandes. Vérifiez que le câble
est bien inséré aux deux extrémités de la tête de câble.
Circuit imprimé
d'interface
Cette page est soumise aux droits de propriété indiqués sur la dernière page
FLUID COMPONENTS INTERNATIONAL LLC
Fusible (F1)
15
Circuit imprimé
de commande
Tête de câble
Doc. N° 06EN003389 Rev. -
