DEBITMETRE MASSIQUE ST51
Dépannage
Vérification des paramètres
Après avoir vérifié le bon fonctionnement du débitmètre, passez en revue les paramètres du système (voir ci-dessous) pour vous
assurer que l'étalonnage corresponde au type de flux.
Equipment Needed
Données d'étalonnage du débitmètre
Paramètres et limites de calcul
Vérification des numéros de série
Vérifiez que les numéros de série du capteur et du transmetteur de débit sont identiques. Le capteur et le transmetteur de débit
forment un ensemble et ne peuvent être utilisés indépendamment.
Vérification de l'installation de l'instrument
Vérifiez que l'installation mécanique et électrique est correcte. Vérifiez que le capteur est installé à 20 diamètres en aval au moins
et 10 diamètres en amont des coudes de tubes ou de conduites.
Vérification de l'humidité
Vérifiez l'humidité du transmetteur de débit. L'humidité peut empêcher le bon fonctionnement du système. Vérifiez l'humidité du
capteur. De la condensation peut se former sur le capteur si l'un des composants du liquide atteint sa température de saturation.
Placez le capteur à l'endroit où la température dépasse largement la température de saturation de tous les gaz qui composent le
fluide.
Contrôle de l'installation du débitmètre
Des problèmes de conception peuvent survenir lors de la première utilisation. L'installation doit aussi être vérifiée sur les
instruments ayant été utilisés plusieurs fois. Des erreurs peuvent survenir si l'installation ne correspond pas aux conditions
d'utilisation.
1. Vérifiez la conception avec les opérateurs et ingénieurs en charge de l'installation.
2. Assurez-vous que les équipements (instruments de pression et de température par exemple) sont adaptés aux conditions
réelles d'utilisation.
3. Vérifiez la température, la pression de fonctionnement, le calibre et le flux.
Comparez les conditions d'utilisation standard et réelles
Le débitmètre mesure le débit massique. Le débit massique équivaut à la masse de gaz passant dans le tube sur une période
donnée. D'autres débitmètres (à diaphragme ou tube de Pitot) mesurent le débit volumétrique. Le débit volumétrique équivaut au
volume de gaz passant dans le tube sur une période donnée. Si les mesures affichées ne correspondent pas à celle d'un autre
instrument, certains calculs peuvent s'avérer nécessaires avant de pouvoir les comparer. Pour calculer le débit massique, le débit
volumétrique ainsi que la pression et la température, il est nécessaire de connaître le point de mesure. Utilisez l'équation suivante
pour calculer le débit massique (débit volumétrique standard) pour l'autre instrument :

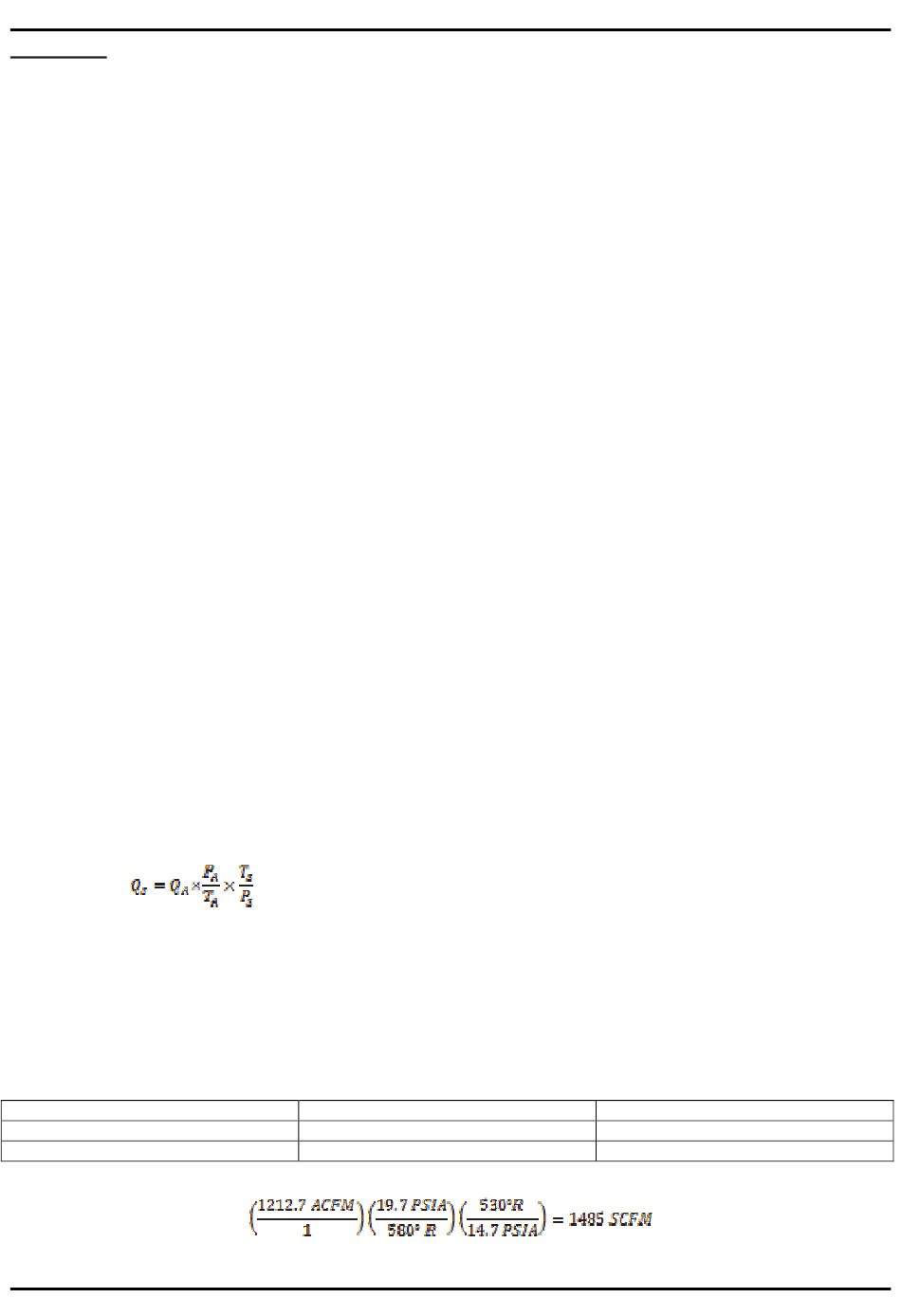

Equation :
Où :
Q
= Débit volumétrique
A
P
= Pression réelle
A
P
= Pression standard
S
Unités de pression et de température : PSIA et °R.
Exemple :
Q
= 1212,7 ACFM
A
P
= 19,7 PSIA
A
P
= 14,7 PSIA
S
Cette page est soumise aux droits de propriété indiqués sur la dernière page
(Métrique : où bar(a) et°K sont
sont utilisés pour la pression et la température.)
Q
= débit volumétrique standard
S
T
= Température réelle
A
T
= Température standard
S
(Metrique : P
= 1,01325 bar(a)
S
T
= 21,1 °C (294,1 K)
S
Q
= 1485 SCFM
S
T
= 48,88 °C (580 °R)
A
T
= 21,11 °C(530 °R)
S
FLUID COMPONENTS INTERNATIONAL LLC
13
Doc. N° 06EN003389 Rev. -
