Montage

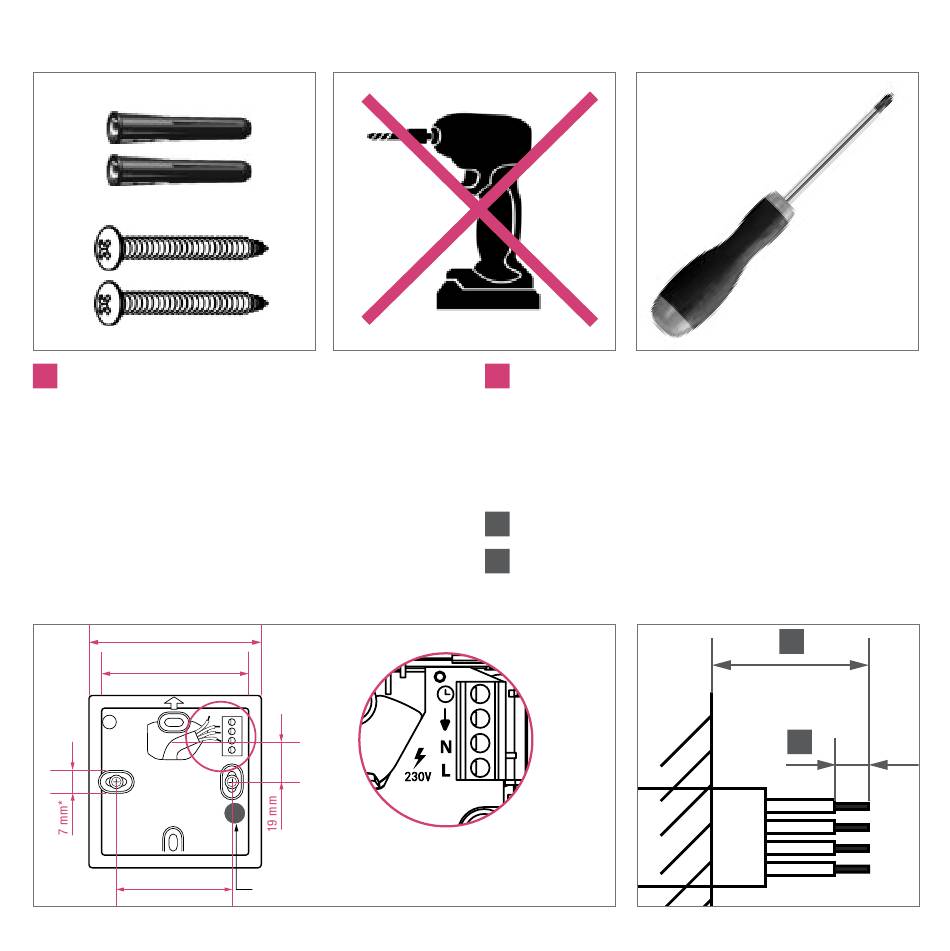

1 Wandmontage
Markieren und montieren Sie für die
Wandmontage das rückwärtige Gehäuse an
der Wand Der Regler ist passend für
Unterputzdosen mit einem Lochabstand von
60 mm
* maximale Größe des Schraubenkopfes
88 mm
75 mm
60 mm
20
Verdrahtung Nea HT 24 V & 230 V
Sicherung
2 Verdrahtung
Massiv und Litze
230V: 1,5 mm² Kabelquerschnitt
24V: 0,75 mm² – 1,5 mm² Kabelquerschnitt
A 55 mm
B 8 mm
A
B
