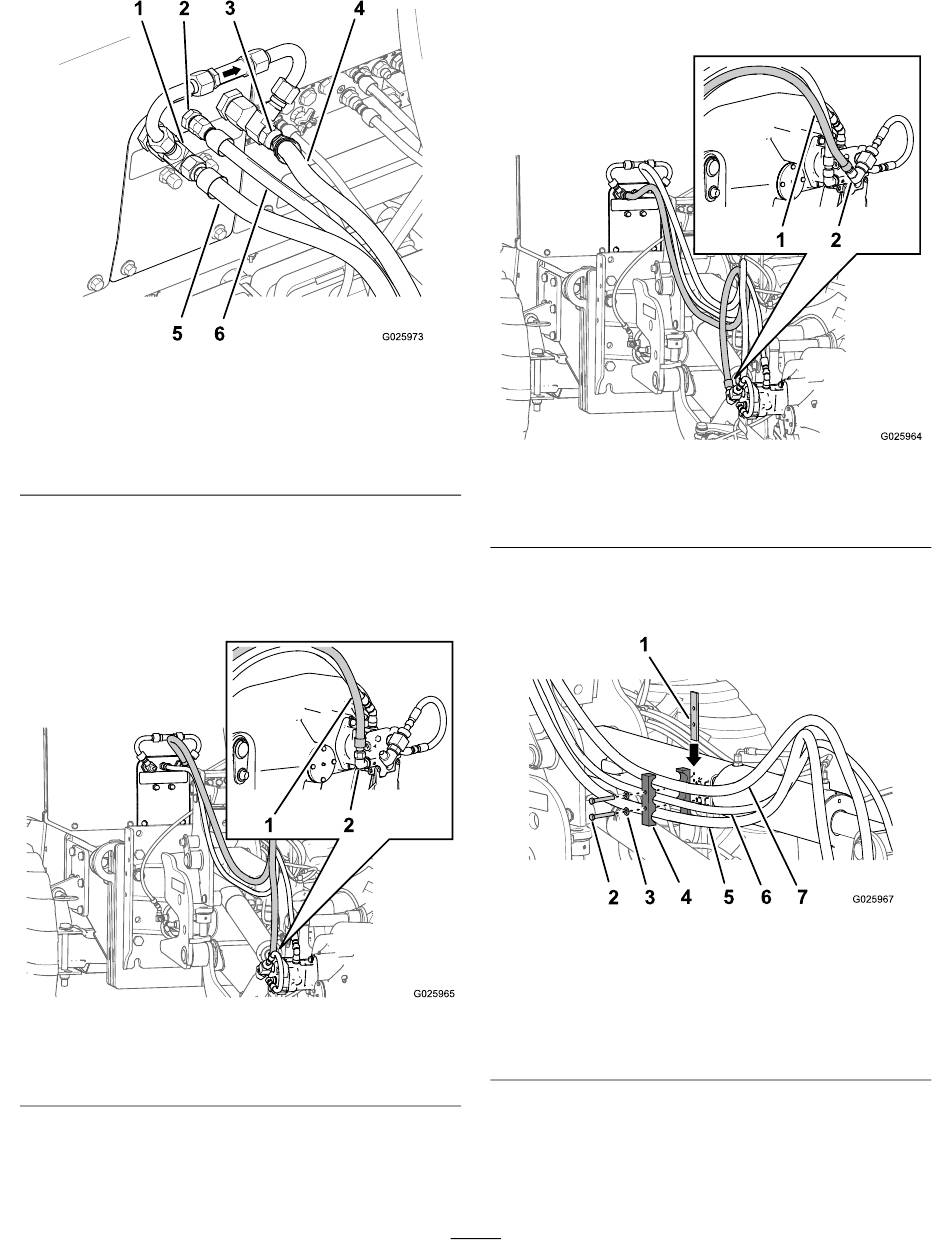

Figure 54
1. Raccord en T tournant (1
x 3/4 x 3/4 po)
2. Raccord de traversée
(5/8 po)
3. Raccord à 45° (5/8 po)
2. Acheminez le flexible de retour du raccord à 90°
(3/4 po) sur l'orifice B du moteur hydraulique
54
et
Figure
55), le long du côté gauche du vérin
d'inclinaison, jusqu'au raccord coudé à 45° (3/4 po)
que vous avez montez à l'opération
montage des flexibles du moteur hydraulique (page
Figure 55
1. Flexible de retour
3. Acheminez le flexible de pression du raccord à 90°
(3/4 po) sur le côté gauche du moteur hydraulique
jusqu'au raccord tournant (1 x 3/4 x 3/4 po) relié à
l'orifice hydraulique (orifice A) du tablier arrière de la
4. Flexible de retour
5. Flexible de vidange de
carter
6. Flexible de pression
(Figure
5
de
Préparation au
2. Raccord à 90° (3/4 po)
– orifice B du moteur
hydraulique
machine
(Figure 54
Montage des flexibles de moteur hydraulique (page
1. Flexible de pression
4. Alignez la barre et 1 bloc de maintien (3 flexibles) entre
les flexibles du moteur hydraulique et le support de
maintien sur le côté gauche du vérin d'inclinaison.
23).
1. Barre
2. Boulon (3/8 x 2-3/4 po)
3. Rondelle (3/8 po)
4. Bloc de maintien (3
flexibles)
5. Placez le flexible de retour dans la gorge supérieure
du bloc de maintien, le flexible de vidange de carter
dans la gorge centrale et le flexible de pression dans
la gorge inférieure.
25
et
Figure
56); voir l'opération
Figure 56
2. Raccord à 90° (3/4 po) –
côté gauche du moteur
hydraulique
Figure 57
5. Flexible de pression
6. Flexible de vidange de
carter
7. Flexible de retour
2
de
9
23).
