x 5/8 po), la rondelle (1 x 5/8 po) et le contre-écrou
(16 mm).

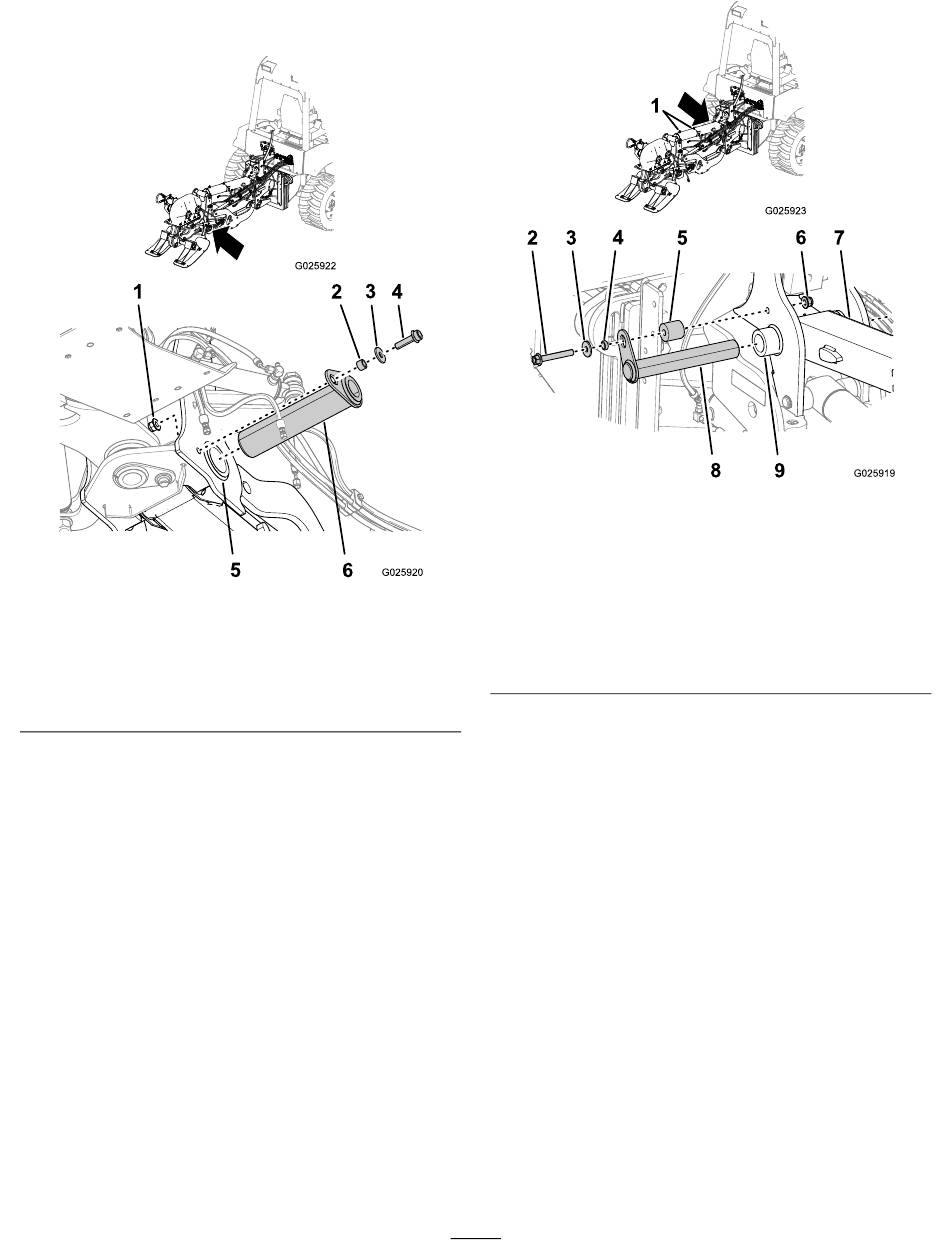

Figure 39
1. Contre-écrou (16 mm)
2. Entretoise (1 x 5/8 po)
3. Boulon à embase (16 x
60 mm)
3. Alignez le vérin d'inclinaison sur les 2 orifices
hydrauliques, en haut et en arrière.
4. Rondelle (1-3/4 x 5/8 po)
5. Douille inférieure de
plaque de montage
6. Axe de 72 x 356 mm (3 x
14 po)
1. Orifices hydrauliques de
vérin d'inclinaison
2. Boulon à embase (16 x
110 mm)
3. Rondelle (1-3/4 x 5/8 po)
4. Entretoise (1 x 5/16 po)
5. Entretoise (2 x 2 po)
4. Placez le trou de pivot avant du corps du vérin
d'inclinaison en face des douilles dans les plaques
latérales du cadre pivotant.
5. Fixez le vérin d'inclinaison aux plaques du cadre
pivotant au moyen d'un axe (2 x 14 po), d'un boulon à
embase (16 x 110 mm), d'une rondelle (1-3/4 x 5/8 po),
d'une entretoise (1 x 5/16 po), d'une entretoise (2 x
2 po) et d'un contre-écrou (16 mm).
6. Enlevez le matériel de levage de l'axe situé dans la
douille supérieure du boîtier vibreur.
Remarque: Continuez de soutenir le boîtier vibreur
avec le matériel de levage attaché aux plaques latérales
du vibreur.
19
Figure 40
6. Contre-écrou (16 mm)
7. Corps (vérin d'inclinaison)
8. Axe (2 x 14 po)
9. Douilles (plaques latérales
du cadre pivotant)
