2.2 - Bloc vanne/pompe monté à gauche de la chaudière

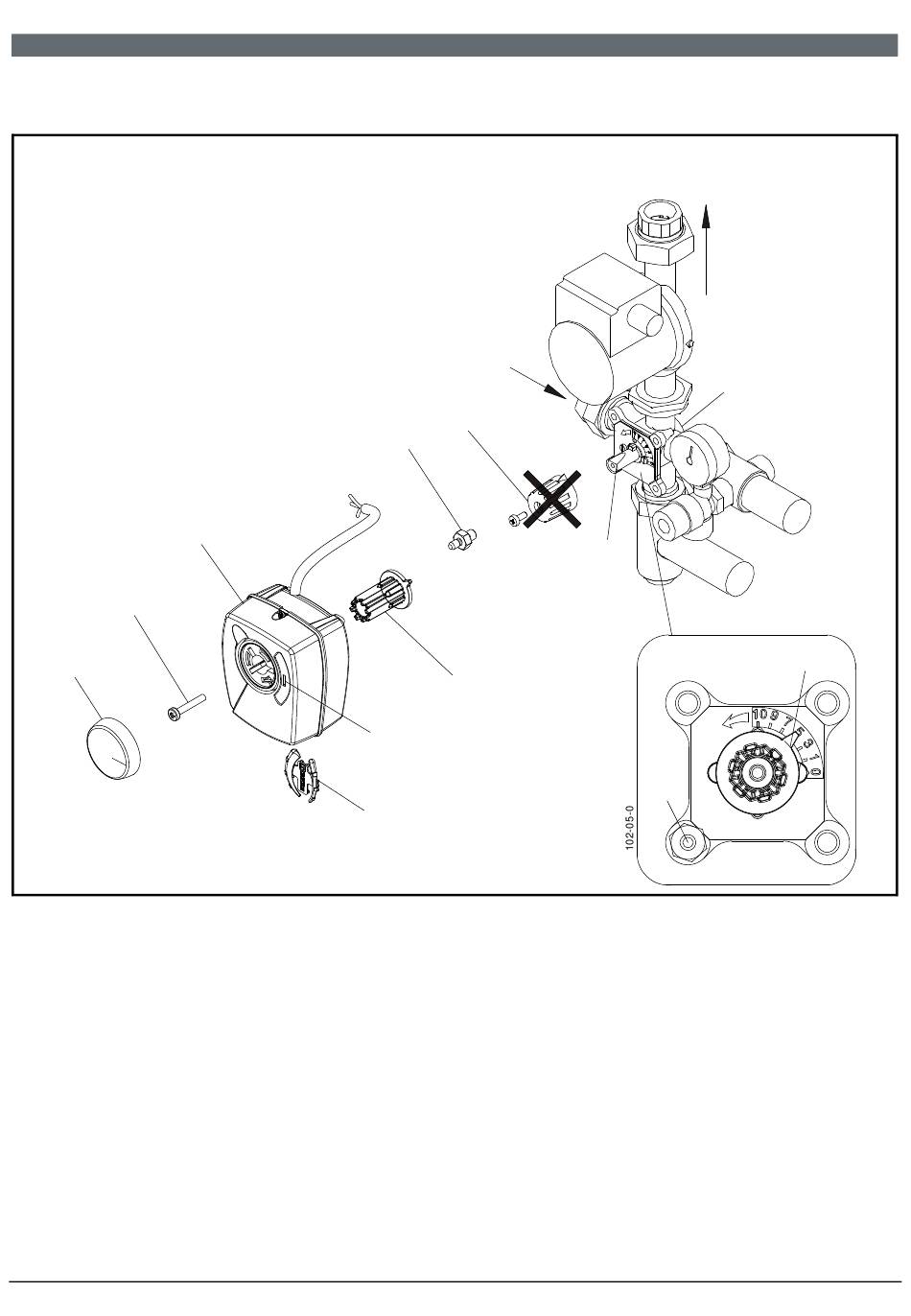

Fig. 4
1.3
14
- Démonter le bouton de commande manuelle
(11) du bloc vanne/pompe (12),
- placer la vis clips (1.2) (fournie avec le mo-
teur) sur le bloc vanne/pompe (12) (voir dé-
tail),
- engager l'accouplement (1.1) sur l'axe de la
vanne (13),
- orienter l'accouplement (1.1) en position mi-
lieu (voir détail - l'ergot sur la position 5),
- vérifier que le bouton du moteur (14) est bien
en position milieu (bouton enfoncé et bloqué
en rotation) avant de mettre en place le mo-
teur (1) sur l'axe (13) du bloc vanne,
1
MOTORISATION DE LA VANNE MELANGEUSE
Retour
chauffage
11
1.2
1.1
6
1.4
- mettre le moteur en place (emplacement (6)
de la languette d'indication sur la droite)
sans faire tourner l'axe de la vanne, le
clipser sur la vis clips (1.2)
- ôter le bouton (14) sans le faire tourner,
- fixer le moteur (1) sur l'axe de la vanne à
l'aide de la vis de fixation (1.3) et remonter le
bouton en position bloquée,
- choisir une des languettes (1.4) en fonction
de l'indication désirée et la placer dans son
logement (6),
