Sorties à collecteur ouvert

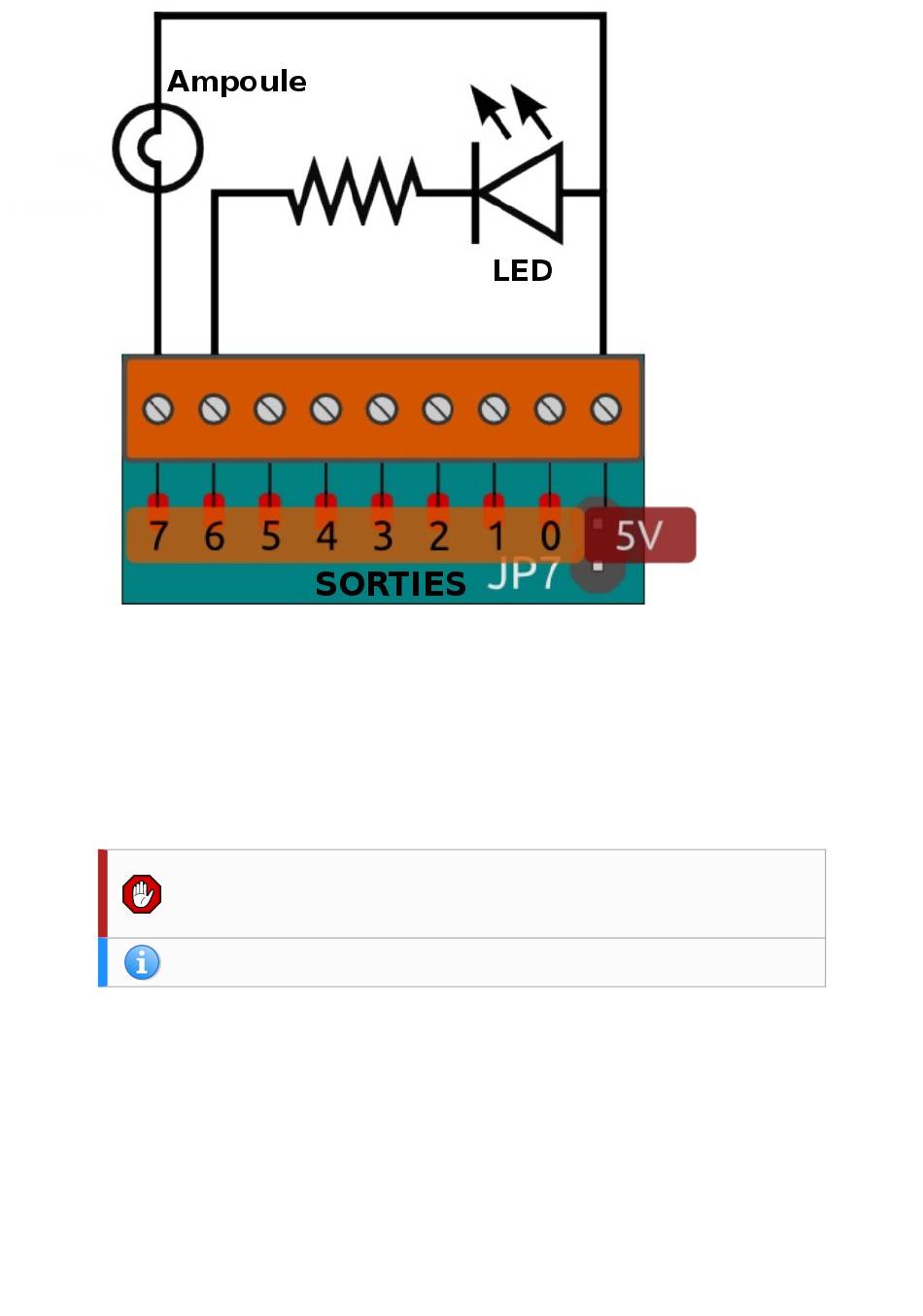

Les 8 sorties du PiFace Digital 2 sont des sorties à collecteur ouvert. Elles peuvent être utilisées pour contrôler des
périphériques tels que des ampoules, moteurs ou relais (qui peuvent parfois nécessiter des tensions d'alimentation
différents).
Le colleteur-ouvert agit comme "'un interrupteur" qui autorise (ou pas) le retour du courant vers la masse/GND.
Comme il s'agit de collecteur-ouvert, il n'y a pas de tension de sortie sur la borne, c'est à vous de fournir la tension
nécessaire a votre circuit.
Cela offre une plus grande flexibilité étant donné qu'il est possible d'utiliser les sorties sous différentes tensions.
Note: si les sorties doivent être utilisées avec des tensions supérieures à
5V alors il FAUT MODIFIER LA CONFIGURATION DES CAVALIERS pour
éviter d'endommager votre carte. Par exemple, déconnectez les cavaliers
JP4:diode en roue livre, JP5 & JP6: les relais et JP7: alim 5v des relais.
Si vous utilisez différentes tensions, n'oubliez pas de mettre la masse en commun
pour toutes les sources d'alimentation (la fameuse "masse commune").
