Les sorties
Les 8 borniers oranges sont des sorties à collecteur-ouvert (voir ci-dessous pour plus de détails) utilisé pour
contrôler des composants externes tels que des LEDs, des lumières ou des moteurs. Comme pour les entrées, le
bornes portent le libellé sous la carte. Vous pouvez également utiliser la petite surface disponible sur le bornier pour
y faire vos propres indications.
Indicateurs LEDs
La carte est équipée de LEDs qui peuvent être utilisées pour indiquer le statut de votre application pendant que
celle-ci fonctionne sur votre Raspberry (sans avoir besoin de composant complémentaire).
Ces LEDs sont très utiles pour déboguer vos circuits et code en confirmant l'état attendu d'une sortie.
Connexion des sorties

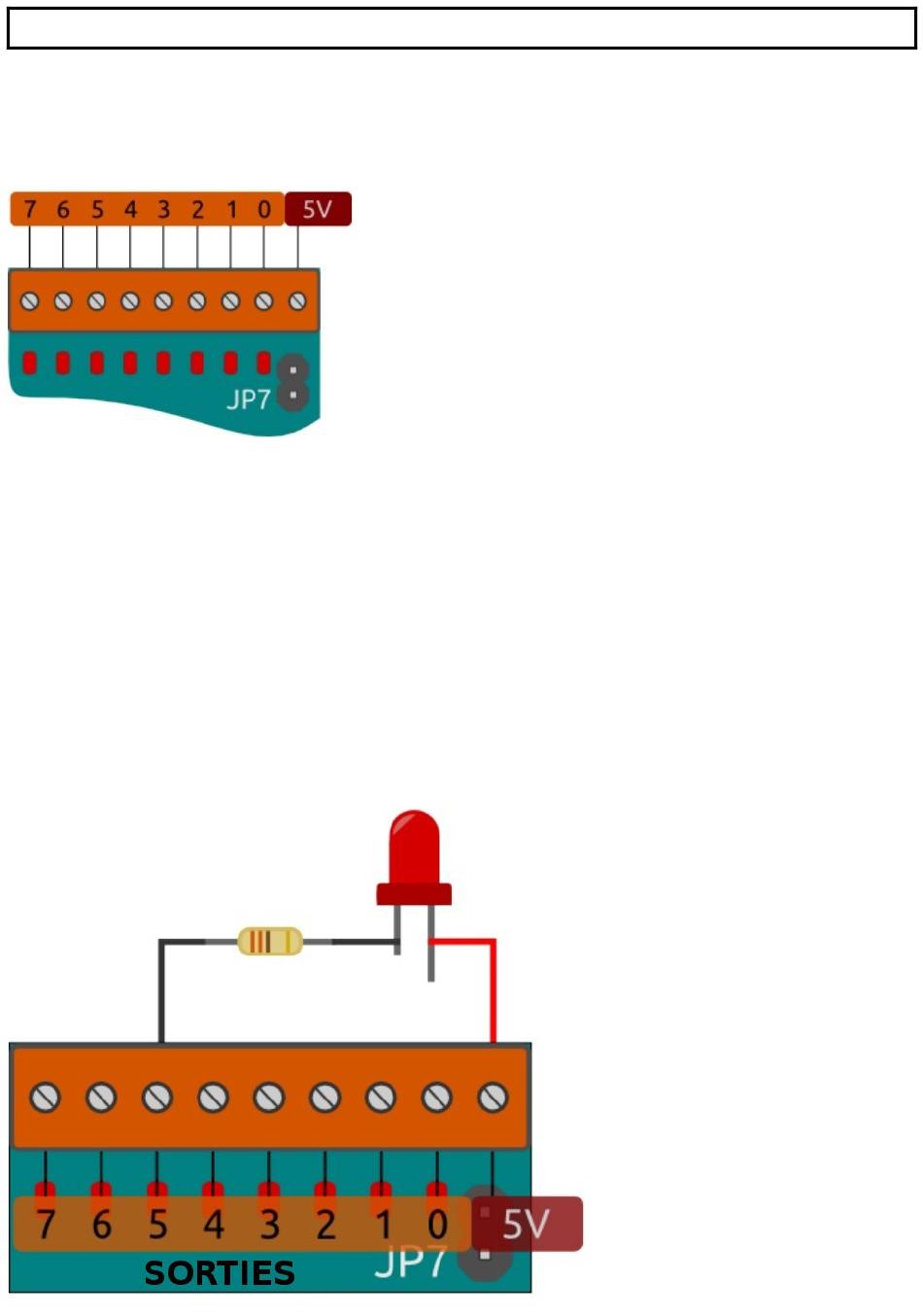

Pour connecter une LED externe, connectez l'anode (la broche "+" de la LED, la plus longue broche) sur la borne
+5V.
Connectez ensuite la broche la moins longue ("-") de la LED sur une résistance (généralement 330 ohms pour la
plupart des LED for most LEDs).
Finalement connectez l'autre côté de la résistance sur la borne de sortie du PiFace.
Lorsque la sortie du PiFace est activée, cela permet au courant de circuler du +5V vers la masse en passant à
travers la LED (ce qui y provoque un effet lumineux).
