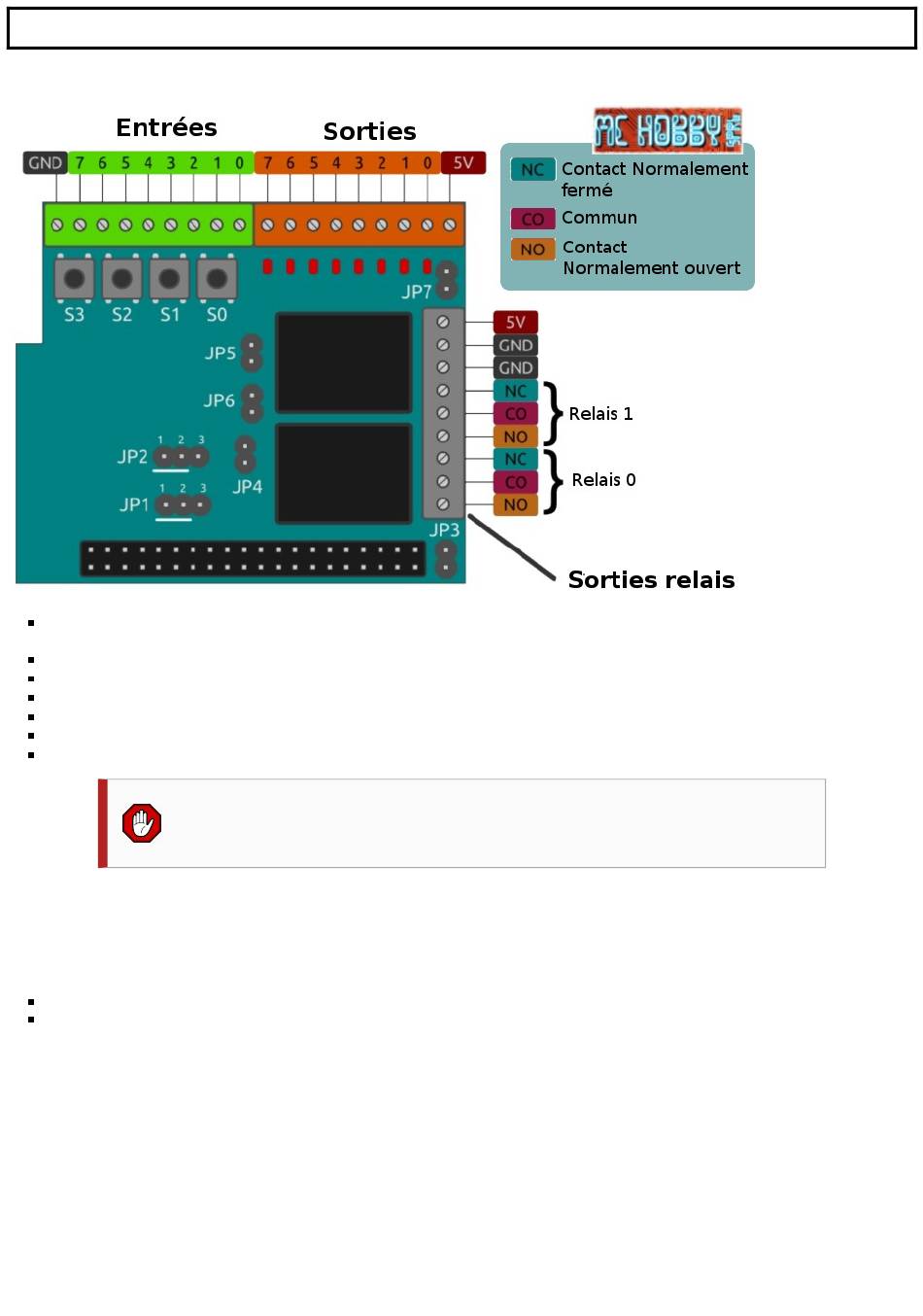

JP1: Configuration du bit d'adresse 0 (permet de modifier l'adresse de la carte sur le bus I2C, voir plus loin dans
la documentation)
JP2: Configuration du bit d'adresse 1
JP3: Branche le +5V du PiFace sur le +5V du Raspberry-Pi
JP4: Branche la diode de protection (dite en roue libre) sur le +5V (voir plus loin dans la documentation)
JP5: Utilisation du relais 1 (si cavalier en place) sur la sortie 1
JP6: Utilisation du relais 0 (si cavalier en place) sue la sortie 0
JP7: Connecte l'alimentation 5V sur les LEDs et les bobines des relais
Ne branchez pas de source d'alimentation externe sur le PiFace SI le
PiFace est alimenter par l'intermédiaire du Raspberry-Pi via le cavalier
JP3. Une seule alimentation 5V doit être présente sur le "Pi + PiFace" si
JP3 est en place.
Le cavalier JP3
JP3 permet de sélectionner le si le PiFace Digital 2 partage la même source d'alimentation que le Raspberry Pi.
Cette alimentation peut:
soit être fournie par le connecteur microUSB du Raspberry Pi
soit depuis une alimentation externe fournissant l'alimentation via les bornes +5V et GND du PiFace
Lorsque le cavalier JP3 est en place, le Raspberry Pi et le PiFace partagent la même source d'alimentation.
Lorsque le cavalier JP3 est enlevé, le Raspberry Pi et le PiFace doivent, chacun, leur propre source d'alimentation.
Le cavalier JP7
Le cavalier JP7 connecte la source d'alimentation sur les sorties de la carte (Ex: les relais et leds).
Enlever ce cavalierpermet de désactiver les LEDs et les relais de la carte.
Cavaliers de configuration
