Alimentation - PIFace Digital 2 Guide Utilisateur

Les circuits intégrés du PiFace Digital 2 requière une tension d'alimentation de 3.3V (avec un courant tout à fait
négligeable). Cette alimentation 3.3v est toujours ponctionnée sur le Raspberry-Pi.
Par contre les relais et les LEDs requière une tension de 5V pour fonctionner.
Sur le PiFace Digital 2, cette tension de 5V peut être fournie de différentes façons (voir les détails ci-dessous
concernant la configuration des cavaliers):
Soit avec une tension de 5V indépendante de celle du Raspberry-Pi (Via le bornier d'alimentation)
Soit depuis l'alimentation 5V du Raspberry-Pi
Soit via le bornier d'alimentation 5V -ET- alimenter le Pi en 5V depuis la carte PiFace
Ne jamais utiliser deux sources d'alimentation séparées en même temps
(une sur le PiFace, l'autre sur le Pi) SI LE CAVALIER D'ALIMENTATION
"JP3" EST EN PLACE.
Comme déjà précisé, les port de sortie du PiFace ne fournissent pas de tension
d'alimentation (car il s'agit de collecteur ouvert permettant un retour à la masse)
Le relais ne fournit pas de tension car il agit comme un "interrupteur".

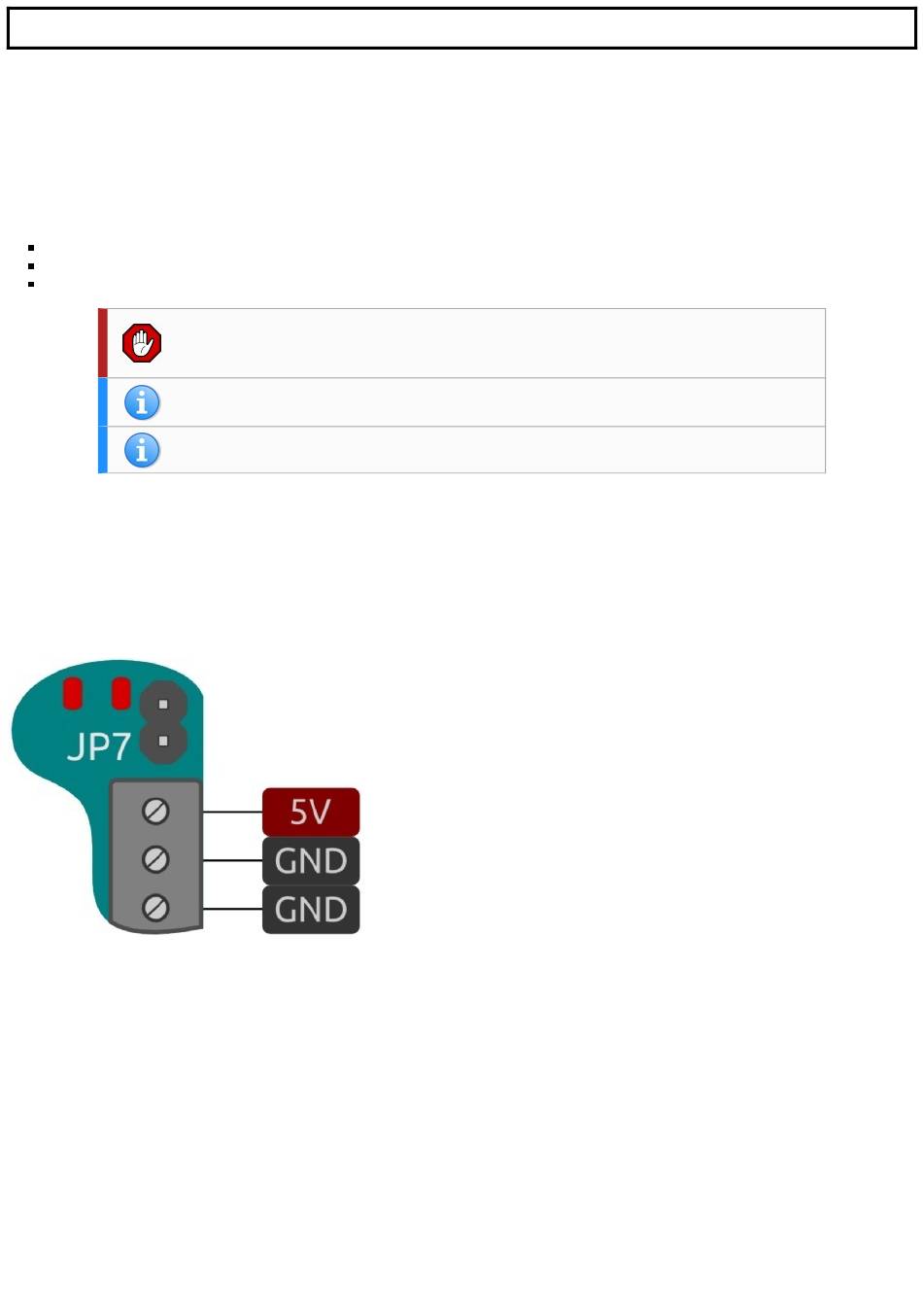

L'ensemble des 3 bornes sur la droite de la carte peut être utilisé pour:
1. fournir une alimentation à la carte.
2. récupérer une source d'alimentation 5V pour votre projet (ex: composants).
La borne du haut propose du 5V et les deux bornes en dessous propose des masses (GND).
Vous n'aurez pas besoin de faire de raccordement sur ces bornes dans la plupart de vos applications CAR le PiFace
est alimenté par le Rapsberry-Pi (configuration par défaut).
