Les Relais - PIFace Digital 2 Guide Utilisateur

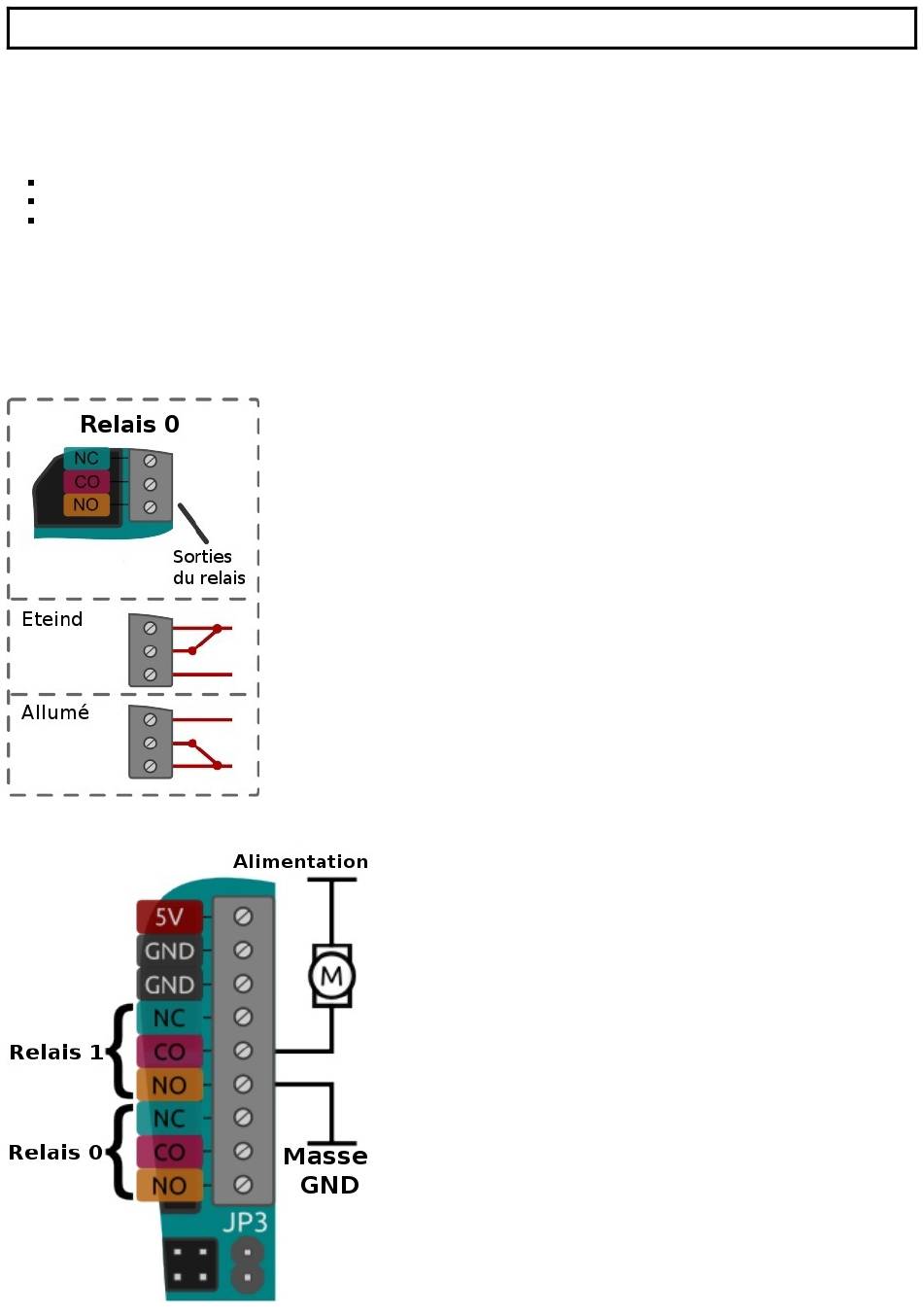

Le PiFace Digital 2 dispose de deux relais 2 directions branchés en parallèle sur les deux premières sorties. Chaque
relais est connecté sur un bornier 3 vis. Les fonctions des broches du bornier sont décrites ci-dessous et identifiés
par des libellés sous la carte.
NC - Contact normalement fermé (NC provient de l'anglais Normally Closed)
CO - Est le point commun au contact NC et NO (Co provient de l'anglais COmmon)
NO - Contact normalement ouvert (NO provient de l'anglais Normally Open)
Un contact Normalement Ouvert (entre CO et NO) agit comme un "interrupteur ouvert" aussi longtemps que relais
reste inactif. Dans ce cas de figure, le courant ne peut pas voyager dans le circuit.
Une fois le relais activé, le contact entre CO et NO est fermé pour agir comme un "interrupteur fermé". Le courant
peut alors circuler dans le circuit comme le permettrait un interrupteur.
Le contact entre les bornes NC et CO est fermé jusqu'à ce que le relais soit activé, moment où le contact du relais
change de position pour connecté NO et CO.
Il est possible de désactiver les relais (avec les cavalier JP5 et JP6).
Les relais
