Instructions d'installation de l'étuve série PW et de l'étuve/l'armoire de fermentation série RPW - ARMOIRES

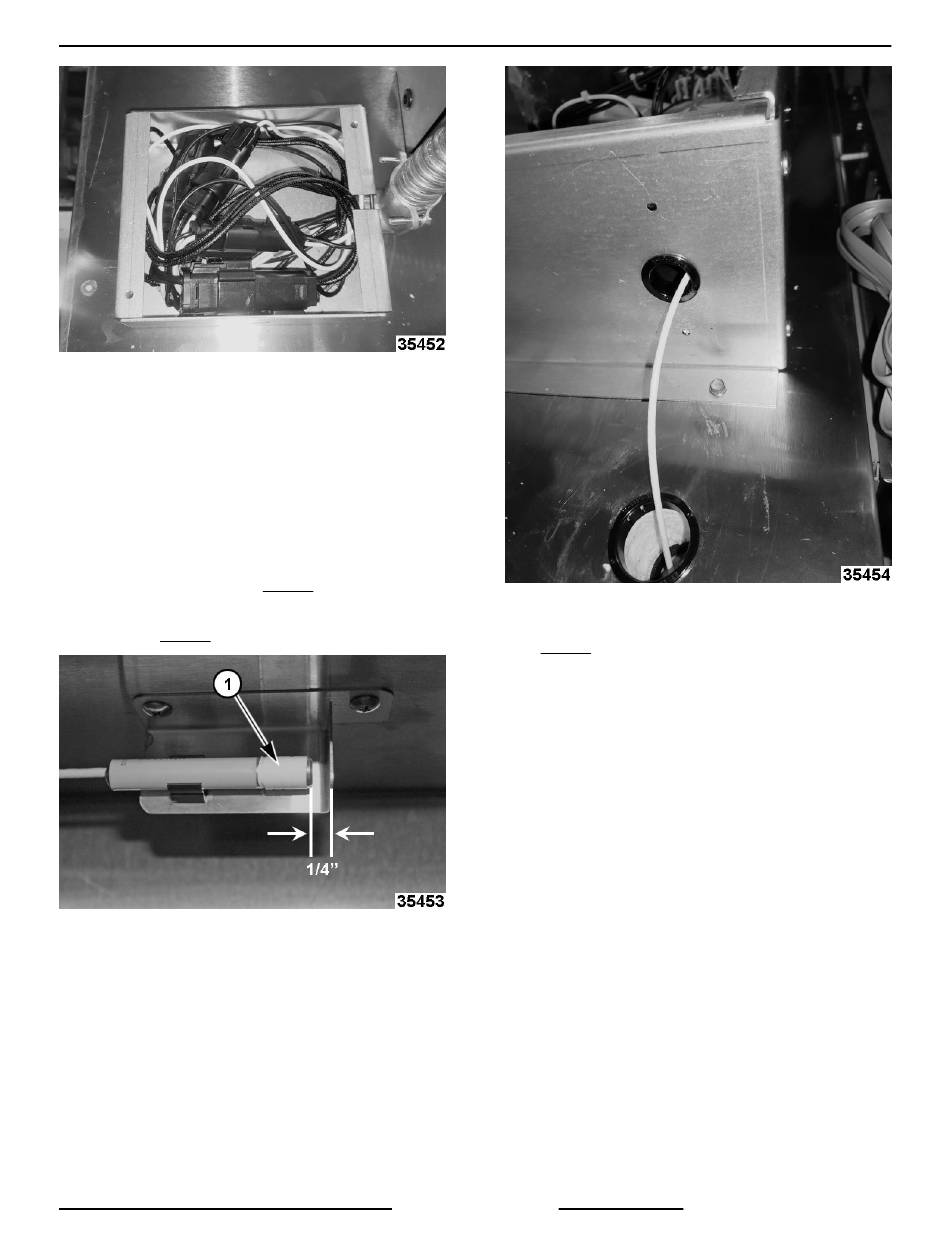

Fig. 43
6.
Utilisez du silicone approuvé NSF pour remplir
complètement tous les trous de plafond dans la
boîte de jonction.
7.
Installez le couvercle de la boîte de jonction.
8.
Répétez l'opération pour chaque conduit d'air.
9.
Installez le capteur d'humidité dans le support
du capteur d'humidité. Assurez-vous que
l'extrémité du capteur est à 1/4 po de
l'extrémité du support (Fig. 44).
REMARQUE: Ne retirez pas le revêtement de
protection (1, Fig. 44) du capteur.
Fig. 44
10. Acheminez le fil du capteur d'humidité à travers
le trou le plus à l'avant du plafond, par le haut
et à travers le trou d'accès dans la boîte
d'entrée de service.
NON ASSEMBLÉES
11. Connectez le faisceau du capteur d'humidité (1,
Fig. 46) au circuit imprimé dans la boîte
d'entrée de service.
Page 31 sur 38
Fig. 45
F36760 Rév. C (0622)
