Instructions d'installation de l'étuve série PW et de l'étuve/l'armoire de fermentation série RPW - ARMOIRES
pente descendante du tube de vidange reste
continue.
RACCORDEMENT DU TUBE DE VIDANGE AVEC
RACCORD EN T AU PLAFOND DE L'ÉTUVE DE
FERMENTATION (SÉRIE RPW UNIQUEMENT)
1.
Installez l'ensemble de tube de vidange de
l'évaporateur dans le trou d'accès/
raccordement du drain de plafond.

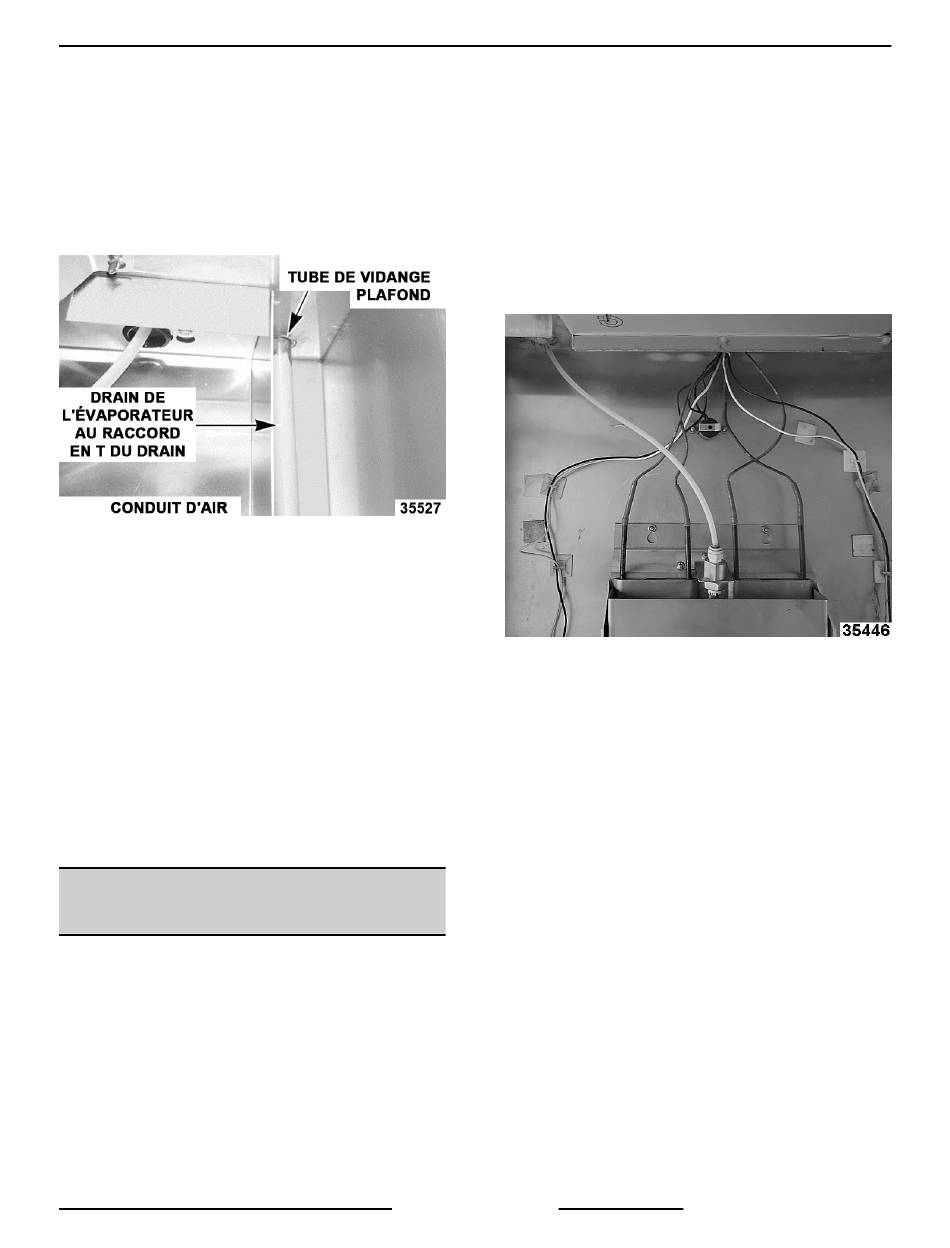

Fig. 27
2.
Raccordez le ou les ensembles en T de la
conduite de vidange de l'évaporateur aux
conduites de vidange du conduit d'air.
3.
Coupez les conduites d'évacuation horizontales
des conduits d'air au centre du té au bas de
l'ensemble de la conduite de vidange au
plafond.
4.
Insérez les extrémités coupées du tuyau de
vidange horizontal dans le ou les tés à
l'extrémité de la conduite de vidange au
plafond.
5.
Confirmez que la pente de vidange requise est
toujours présente après le raccordement de la
conduite de vidange au plafond.
RACCORDEMENT DU
PULVÉRISATEUR
1.
Pour chaque conduit d'air, retravaillez deux
bouchons de coupole de 1 1/2 po en perçant un
trou de 1/4 po au centre de chaque bouchon.
2.
Pour chaque conduit d'air, retirez un morceau
de 40 po du tube en plastique de 1/4 po de
l'ensemble d'alimentation en eau.
3.
Insérez le tube dans un bouchon de coupole
modifié (à partir de l'étape 1).
NON ASSEMBLÉES
4.
Appliquez du silicone approuvé NSF autour du
bord du trou inutilisé restant dans le panneau
de plafond. La conduite d'eau passera par ce
trou.
5.
Enclenchez le bouchon dans le trou du plafond
depuis l'intérieur du conduit d'air.
6.
Insérez le tube dans le raccord instantané sur
l'ensemble de buse de pulvérisation et poussez
tout excès de tube à travers le plafond, puis
scellez autour du tube et bouchez avec du
silicone approuvé NSF.
7.
Du haut de l'étuve, appliquez du silicone
approuvé NSF autour du bord du trou pour la
conduite d'alimentation en eau dans le plafond.
8.
Faites glisser le tube à travers le deuxième
bouchon et installez le bouchon dans le trou du
plafond (au-dessus de l'étuve).
Page 25 sur 38
Fig. 28
F36760 Rév. C (0622)
