Instructions d'installation de l'étuve série PW et de l'étuve/l'armoire de fermentation série RPW - ARMOIRES
SUPPORT DU CAPTEUR
D'HUMIDITÉ
1.
Dans le coin avant gauche du panneau de
plafond avant à côté du jambage de porte, dans
le trou le plus à l'avant, installez deux bagues
en nylon de 1,50 po. Installez-en un dans le
revêtement interne du plafond et un dans le
revêtement externe du plafond.
2.
Montez le support du capteur sur le panneau de
plafond à l'aide de deux vis à tête hexagonale
10-32 x 0,5 po.

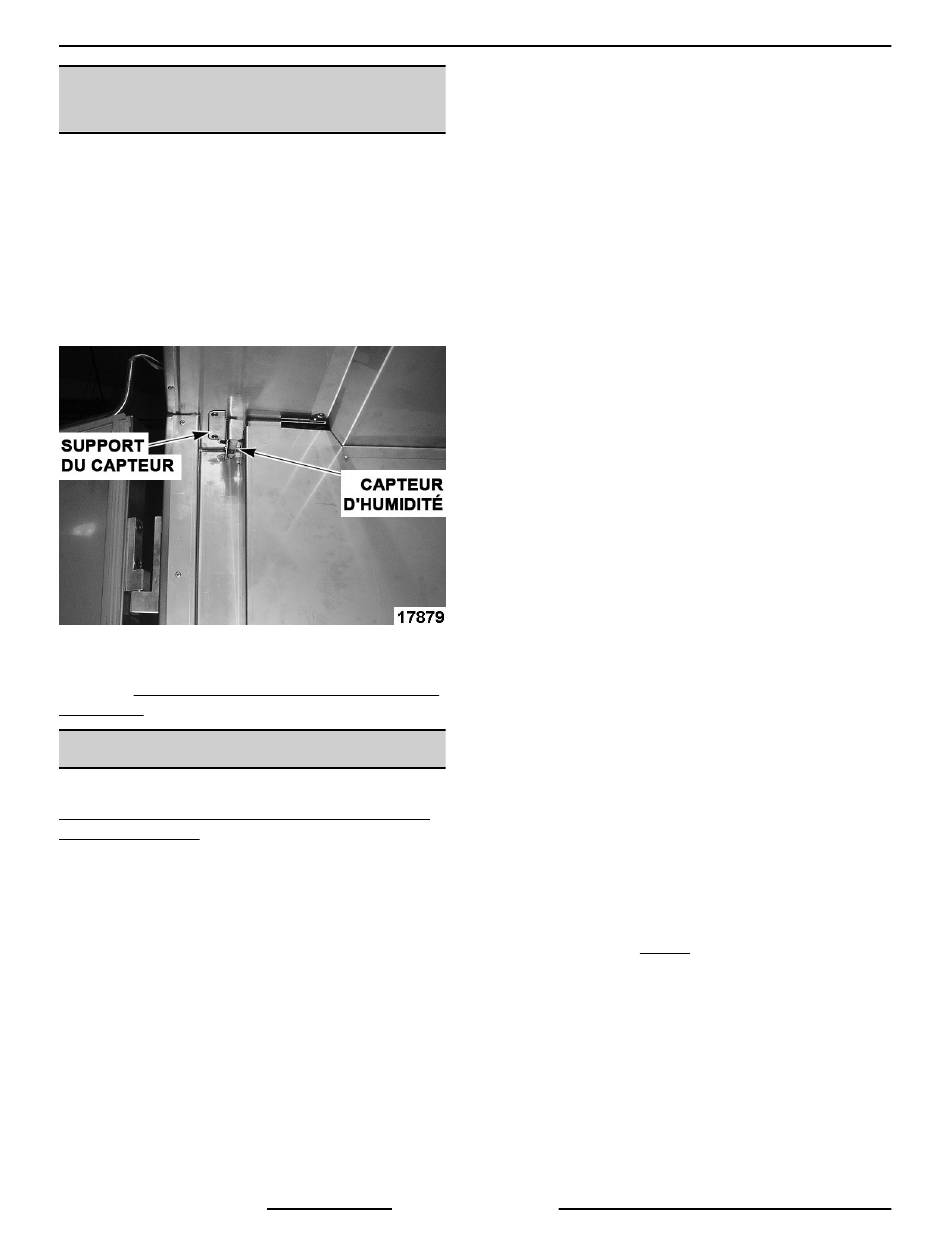

Fig. 22
REMARQUE: Le capteur sera installé plus tard dans
la section BOÎTES D'ENTRÉE DE SERVICE ET DE
JONCTION.
CONDUIT D'AIR
REMARQUE: Reportez-vous à la section
CONFIGURATIONS DE PAROI, DE CONDUIT ET
D'ÉVAPORATEUR pour les emplacements du
conduit d'air.
1.
Si ce n'est pas déjà fait, retirez la pellicule
plastique de protection des panneaux muraux
et des panneaux de plafond où le conduit sera
monté.
2.
Installez deux boulons hexagonaux 1/4-20 x 1/2
po dans les trous de montage du ou des
panneaux de plafond.
3.
Retirez les panneaux d'admission et
intermédiaires pour les conduits d'air.
4.
Accrochez chaque conduit aux deux boulons du
ou des panneaux de plafond en utilisant les
découpes de rainure de clavette en haut du
conduit d'air.
F36760 Rév. C (0622)
NON ASSEMBLÉES
5.
Notez les trous du conduit alignés avec les
trous du plafond.
REMARQUE: Le conduit dans le coin avant gauche
a quatre trous de 1 1/2 po dans le plafond au-
dessus du conduit. Tous les autres conduits ont trois
trous de 1 1/2 po dans les panneaux de plafond au-
dessus d'eux.
REMARQUE: Les appareils PW3S de profondeur de
40 po et PW2S de profondeur de 120 po n'ont pas
de trous d'accès au plafond prédécoupés et doivent
être percés avant l'installation du conduit d'air.
6.
PW3S de profondeur de 40 po et PW2S de
profondeur de 120 po uniquement :
Découpez des trous dans le plafond.
REMARQUE: Lorsque vous percez, utilisez une
pression constante et une vitesse lente.
A.
Marquez les trous dans le plafond à
travers les trous d'accès en haut du
conduit d'air directement au-dessus des
deux ensembles de fils de l'élément et au-
dessus de la connexion de la buse de
pulvérisation.
B.
Retirez le conduit d'air et percez des trous
dans le plafond à l'aide d'une scie cloche
de 1,5 po et d'une tige.
C.
Passez à l'étape 8.
7.
Retirez le conduit des boulons de suspension
du plafond.
8.
Installez un bouchon de trou de 1 1/2 po de
diamètre dans tous les trous du panneau de
plafond qui ne seront pas utilisés au-dessus du
conduit d'air.
REMARQUE: Ne bouchez pas le trou dans le
plafond qui sera directement au-dessus du conduit
d'air.
9.
Remettez le conduit d'air sur les boulons
hexagonaux installés à l'étape 2.
10. Repérez les quatre trous à l'arrière de chaque
conduit d'air (Fig. 23), et alignez-les avec les
quatre chevilles d'ancrage filetées installées
dans le ou les panneaux muraux avec des
boulons hexagonaux 1/4-20 x 1/4 po.
Page 22 sur 38
