Instructions d'installation de l'étuve série PW et de l'étuve/l'armoire de fermentation série RPW - ARMOIRES

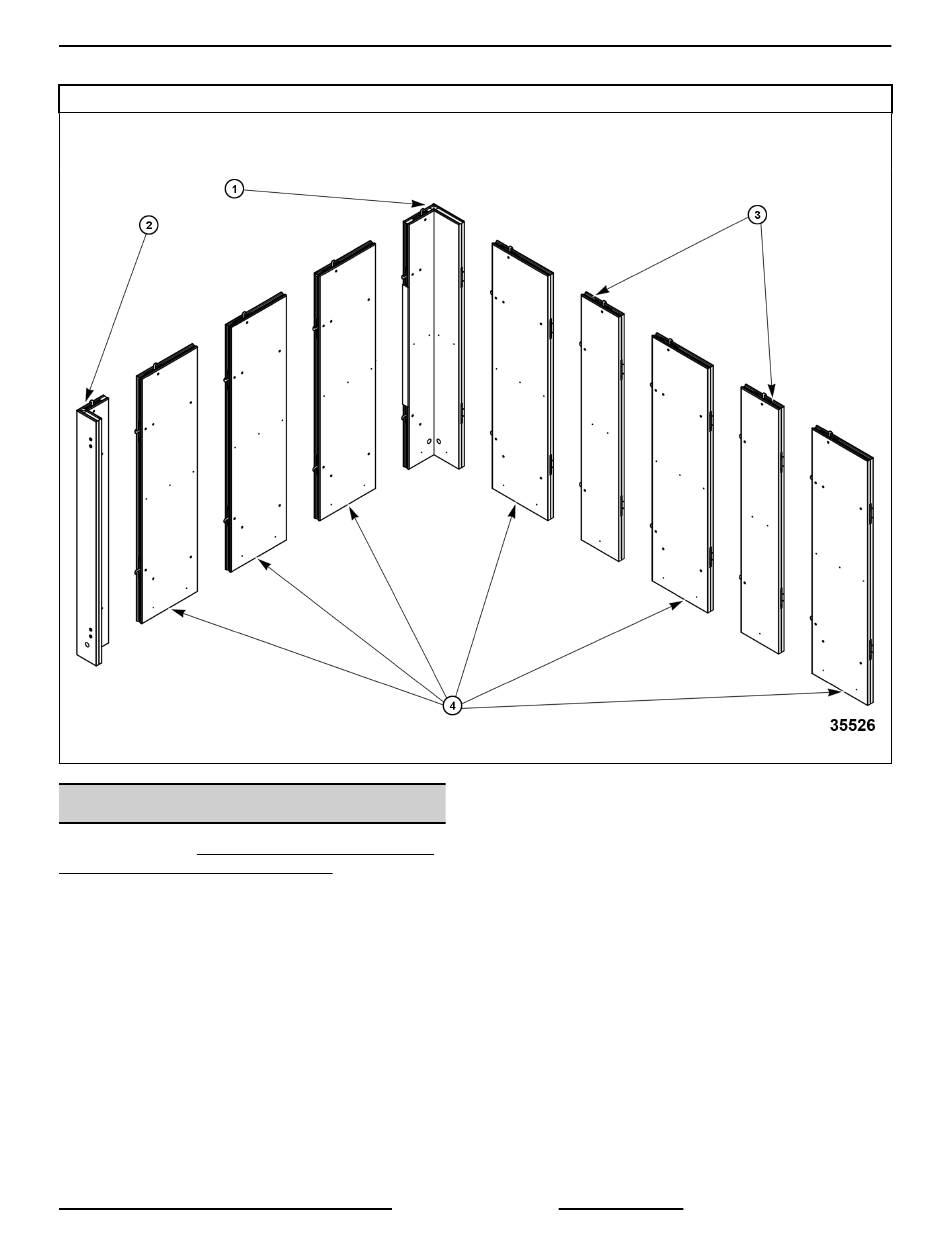

CONFIGURATION DES PANNEAUX MURAUX ET DES COINS
1. COIN ARRIÈRE GAUCHE
2. COIN ARRIÈRE AVANT
PANNEAU DE PLAFOND
Faites référence à CONFIGURATIONS DE PAROI,
DE CONDUIT ET D'ÉVAPORATEUR pour un
positionnement correct des panneaux de plafond du
condenseur/évaporateur, ainsi que de tous les
panneaux de plafond à trois largeurs (PW3/RPW3).
À mesure que les panneaux de plafonds sont reliés,
assurez-vous que les joints des panneaux ne sont
pas placés ensemble (joint à joint).
1.
Vérifiez que toutes les parois sont de niveau et
d'équerre.
2.
Installez le panneau de plafond arrière.
A.
Alignez le bord du panneau de plafond
arrière avec les panneaux muraux arrière
et les deux coins arrière.
NON ASSEMBLÉES
3. PANNEAUX MURAUX DEMI-FORMAT
4. PANNEAUX MURAUX PLEINE GRANDEUR
Fig. 5
B.
Serrez les verrous à came des panneaux
muraux arrière et des deux coins en les
tournant dans le sens horaire.
3.
Installez les panneaux de plafond restant.
A.
Au fur et à mesure que les panneaux de
plafond restants sont ajoutés, verrouillez
d'abord les panneaux de plafond
ensemble, puis verrouillez-les sur les côtés
et les coins.
REMARQUE: Les plafonds de RPW n'ont PAS de
cames pour les verrouiller ensemble.
REMARQUE: Tous les verrous à came muraux et
de coin qui se fixent aux panneaux de plafond
tournent dans le sens horaire – à l'exception du
verrou à came du coin avant gauche, qui tourne
dans le sens antihoraire.
Page 15 sur 38
F36760 Rév. C (0622)
