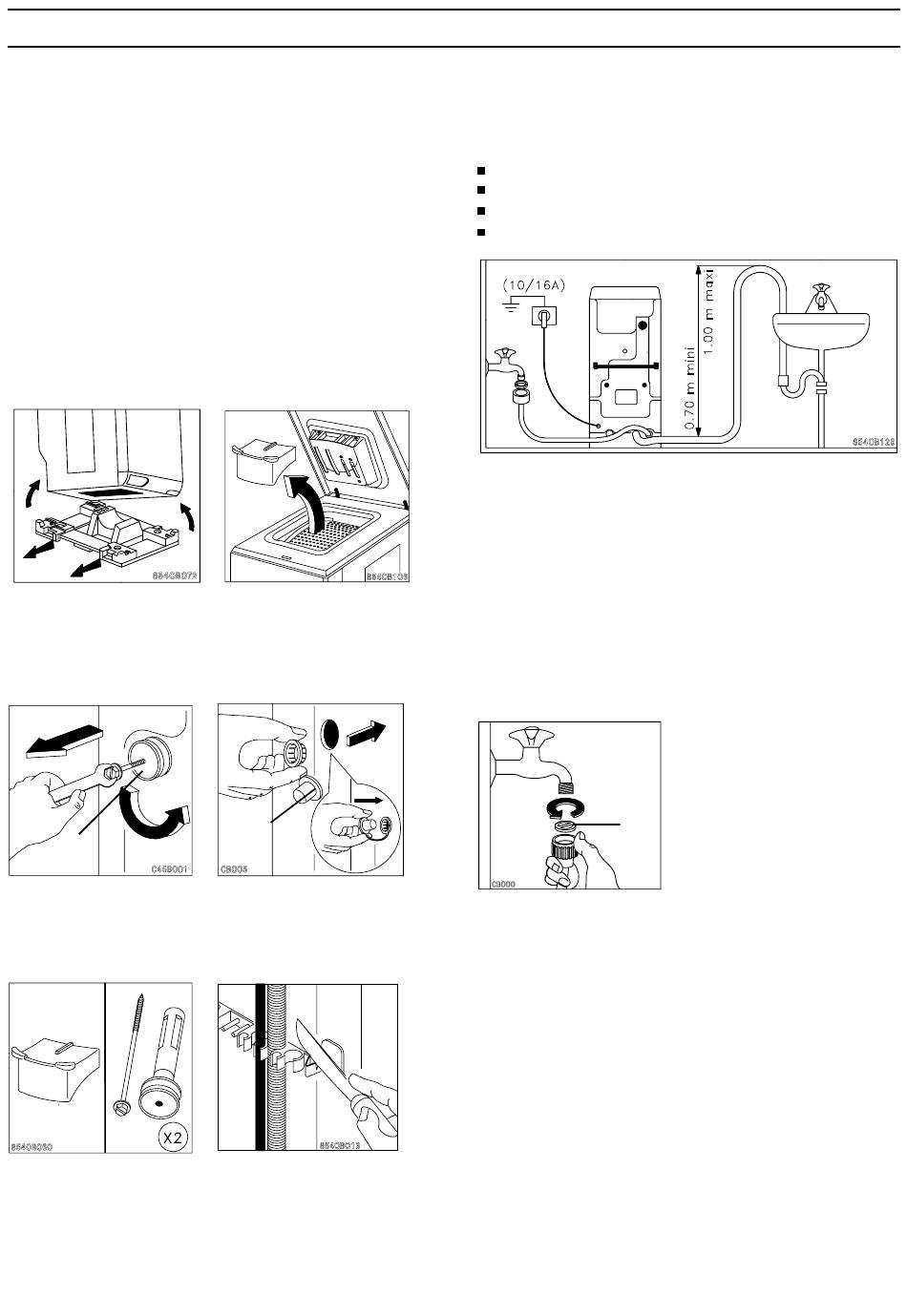

Débridage
Les pièces servant à protéger les organes internes du
lave-linge pendant le transport doivent toutes impéra-
tivement être enlevées avant la première mise en mar-
che du lave-linge. Ces pièces et leurs fixations doivent
être conservées en cas de futur transport.
Otez l'emballage de l'appareil. Inclinez l'appareil vers l'ar-
rière, faites lui faire un quart de tour sur un des coins arrière
pour enlever le socle de transport. Ce dernier se dégage
naturellement de l'appareil (fig. 1).
Ouvrez le couvercle de l'appareil et retirez la cale qui bloque
le tambour. Refermez le couvercle (fig. 2).
Sur la partie arrière et à l'aide d'une clé de 10, dévissez et
enlevez les deux entretoises rouges (A) (fig. 3).
Fig. 1
Les ouvertures désormais visibles doivent être fermées
avec les caches (B) qui se trouvent dans la pochette jointe
à l'appareil (fig. 4). Assurez-vous que vous avez bien enlevé
toutes ces pièces de l'appareil et conservez-les en cas de
futur transport (fig. 5).
A
Fig 3
Si vous voulez conserver l'alignement de votre lave-linge
avec les meubles adjacents, vous avez la possibilité de
couper la barrette de maintien des tuyaux située à l'arrière
de votre lave-linge (fig. 6).
Fig 5
Attention : lorsque la machine est installée sur un sol
moquetté, il faut s'assurer que la moquette n'obstrue pas les
ouvertures, situées dans le bas de la machine, qui sont
prévues pour la ventilation.
Fig. 2
B
Fig 4
Fig 6
Emplacement
L'installation de votre appareil nécessite :
Une alimentation électrique (voir branchement électrique)
Une arrivée d'eau avec branchement 20 x 27
Une évacuation d'eau
Un local aéré
Placez l'appareil sur un sol plat et dur.
Veillez à ce que l'appareil ne touche pas le mur ou les autres
meubles de la cuisine.
Le robinet, l'installation pour la vidange et la prise de courant
doivent se trouver à proximité des tuyaux de la machine et
du câble d'alimentation.
Raccordement d'eau
B
Le tuyau d'évacuation des eaux de lavage est terminé en
forme de crosse. La distance entre la crosse et le sol doit
être impérativement comprise entre 0,70 m et 1 m.
Il est indispensable de prévoir une entrée d'air à l'extrémité
du tuyau de vidange, pour éviter un siphonnage éventuel.
En outre, le tuyau de vidange ne devra former aucun coude.
Il devra être placé au niveau du sol, et la crosse devra se
trouver à la hauteur indiquée précédemment.
L'inobservation de ces règles pourrait entraîner un fonction-
nement irrégulier de la pompe de vidange.
Vissez le raccord du tuyau d'ali-
mentation sur le nez fileté du
robinet d'arrivée d'eau (20x27),
en ayant soin de bien position-
ner le joint B prévu dans le sa-
chet livré avec l'appareil.
