RESET
LEARN

FONCTIONNEMENT NORMAL

Pendant le normal fonctionnement les LEDs de l'interface signalent l'état du système selon le tableau suivant.
Led Z1 ÷ Z4
Rouge
Orange
Vert
Eteint

FONCTIONNEMENT DE LA TELECOMMANDE WL04TC

Par défaut, les boutons de la télécommande sont programmés pour effectuer les fonctions suivantes:
Bouton
Indication de l'état de la zone:
Système activé : 2 sons courts et la led clignote rouge.
Système désactivé : 3 sons courts et la led clignote vert.
Désactivation du système: on active pendant 2 secondes la sortie associée pour la désactivation
du système. Bouton lié à l'état de IN3
Activation du système: on active pendant 2 secondes la sortie associée pour l'activation du
système. Bouton lié à l'état de IN3
Activation ou Désactivation du système : on active pendant 2 secondes la sortie associée pour
l'activation ou désactivation du système. Cette fonction est activée quel que soit l'état dans lequel
se trouve l'entrée In3
Dans la zone où sont acquis les télécommandes on ne doit pas acquérir d'autres dispositifs.

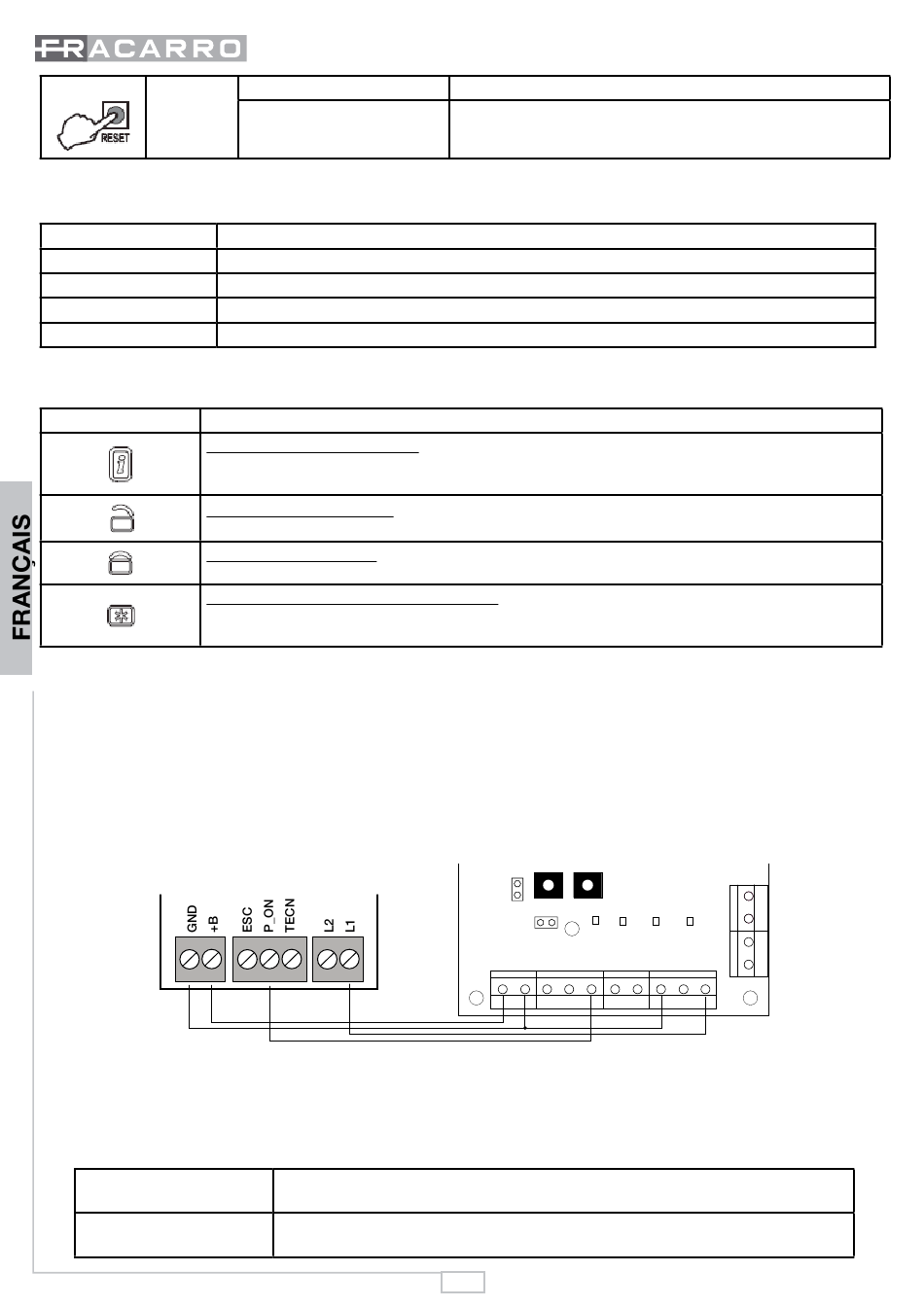

Connexion à une centrale Defender 64:
Pour connecter une centrale filaire à l'interface MOD-WL04 ont doit connecter un câble entre la sortie de la zone où il a
acquis une télécommande (dans notre exemple, Z4) et une ligne de la centrale filaire où sera programmée comme ligne «clé»
de type «impulsif».
Aussi, il établira une connexion entre la sortie P_ON de la centrale et l'entrée « In3 » pour indiquer l'état de la centrale (Si elle
est activée ou désactivée) qui sera ensuite affiché sur la télécommande WL04TC.
La sortie « P_ON » doit être programmée comme Stable – Normalement inactive - Événements centrale : centrale insérée.
Le Jumper JP ne doit pas être inséré. La sortie P_ON est réglée par défaut comme normalement inactive.
Pour accéder à ce paramètre il est nécessaire d'activer le menu Avancé de la Defender 64.
Le Jumper JP permet le choix de la reconnaissance du niveau logique de la centrale filaire.
Jumper JP Ajouté
Jumper JP désengagé
Une pression
Pression pendant 3 seconds Reset de la zone sélectionnée
Au moins un des dispositifs est en alarme
Au moins un des dispositifs a des problèmes de batterie déchargée ou tamper ouvert
Etat normal des dispositifs
Pas de dispositif acquis
CENTRALE
Lorsque avec la centrale désactivée on a un niveau logique +12 V sur l'entrée In3
Lorsque avec la centrale activée on a un niveau logique à 0V sur l'entrée In3 (d'une
sortie collecteur ouvert)
Active/désactive le signal du TAMPER de la zone sélectionnée
Description
Fonction
MOD-WL04
Jumper
MODE
LEARN RESET
Jumper
Z1
Z2
JP
AC/DC In1 In2 In3 Z1 Z2 GND Z3 Z4
20
OUT2
Z3
Z4
OUT1
