ATTENTION: Si l'on veut utiliser le détecteur
magnétique seulement avec l'aimant interne,
sur la zone 4 on doit placer le cavalier sur la
borne 1.
Pour les détecteurs WL04MB2 et WL04MM2 on peut faire une acquisition similaire. Le canal pour le contact magnétique peut
être acquis dans toutes les zones. Le canal du détecteur externe RF45 peut être acquis seulement sur les zones Z1, Z2 et Z3.
ATTENTION: l'acquisition de différents types de détecteur dans la même zone produit que l'alarme générée par le
détecteur de fumée WL04RF sera considéré par la centrale comme une alarme générale. On conseille l'acquisition
des détecteurs de fumée dans une seule zone.
Procédure d'acquisition
1. L'interface est en mode de fonctionnement NORMAL, la led vert est allumée (Fig. 1: 1);
2. Accéder au mode d'acquisition en appuyant pendant 3 secondes le bouton LEARN (Fig. 1: 7), la led (Fig.1: 1) s'allumera
en rouge alors que la led Z1 (Fig.1: 2) s'allume en orange;
3. En appuyant le bouton LEARN passer dans la zone (Z1, Z2, Z3, Z4, Snd), dans laquelle on veut reconnaître le dispositif.
L'indicateur de la zone correspondante s'allume en orange; ATTENTION: La sirène sans fil et le transmetteur téléphonique
devront être acquis dans la zone «Snd»
4. Suivre la procédure d'acquisition des dispositifs sans fil;
5. L'interface confirme l'acquisition par une série de 5 BEEP;
6. Appuyer le bouton RESET une fois pour activer ou désactiver l'événement tamper de la zone sélectionnée:
7. Continuer l'acquisition des dispositifs dans la même zone ou passer à la zone suivante en appuyant sur le bouton LEARN;
8. Pour quitter le mode d'acquisition, appuyer sur le bouton LEARN et entrer dans le mode NORMAL (tous les LEDs sont
allumées en vert).
Mode de fonctionnement :
Par le bouton LEARN on peut accéder a 3 modalités de fonctionnement :
Mode
NORMAL Les led indiquent l'état des zones
TROUBLE Les led indiquent des possibles problèmes du système (divisés par zone)
LEARN Acquisition des dispositif dans le système et activation/ désactivation du signal TAMPER des dispositifs
Fonctions des boutons de programmation:
Les boutons LEARN et RESET sont utilisés pour la programmation de l'interface MOD-WL04, et présentent des différentes
fonctions selon le mode d'utilisation:
Bouton Mode
LEARN
NORMAL
TROUBLE
LEARN

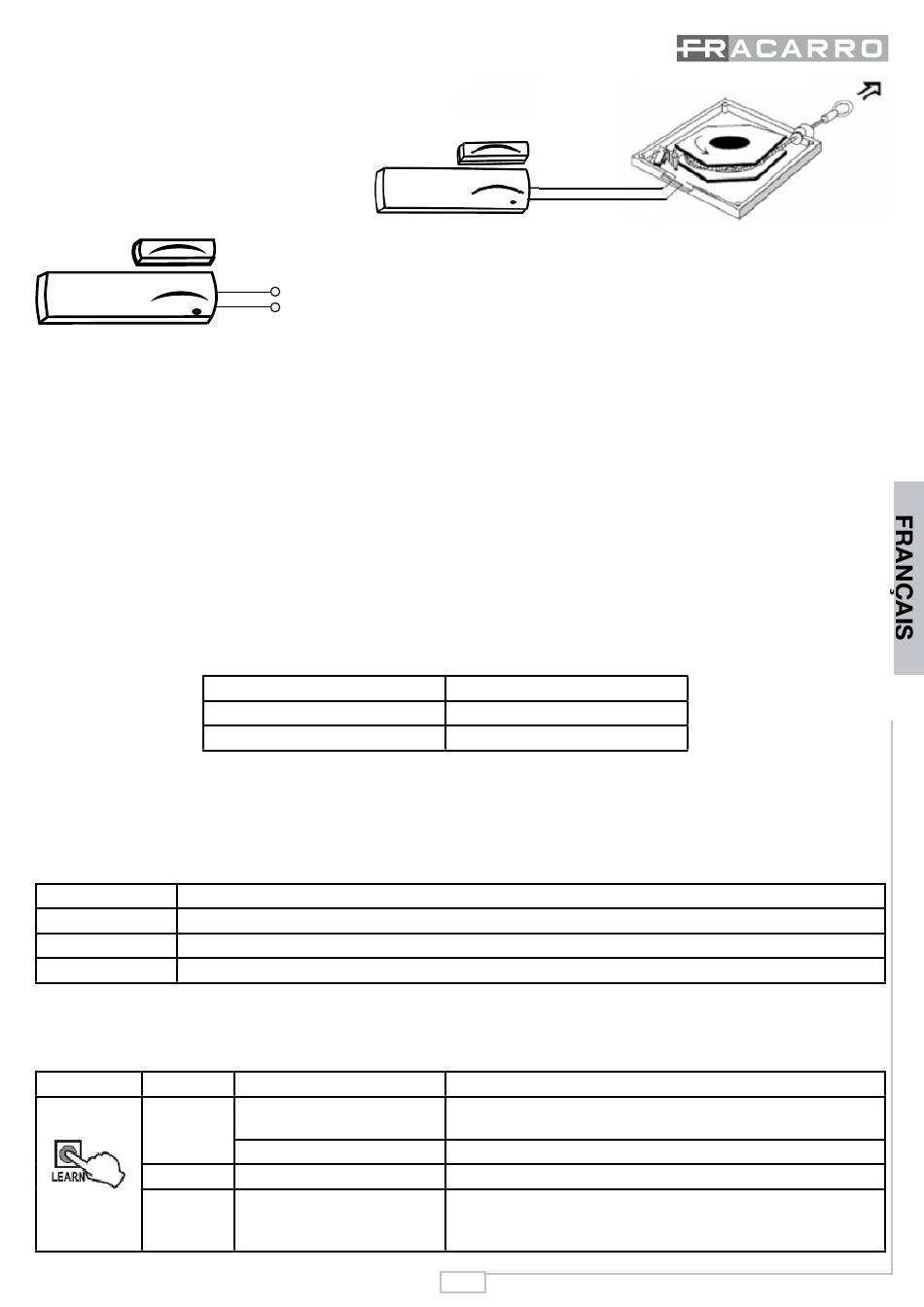

Connect the cables
by a Normally Closed
connection
Connecter les câbles
par une connexion
Normalement Fermée
Couleur led zone Z
Vert
Orange
Opérations
Une pression
Pression pendant 3 seconds Entre dans la mode LEARN pour l'acquisition des dispositifs;
Une pression
Une pression
Exemple d'acquisition:
Z1 : Détecteurs infrarouges WL04IR
Z2 : Télécommande WL04TC
Z3 : Contacts magnétiques WL04MB + RF45
Z4 : Contacts magnétiques WL04MB + contact magnétique filaire
Fonction
Protection tamper désactivée
Protection tamper activée
Fonction
Entre dans la mode TROUBLE pour révéler les problèmes du
système
Entre dans le mode NORMAL;
Passe à la zone suivante Z1, Z2, Z3, Z4 en activant un BEEP.
A la fin du cycle une pression supplementaire restaure le
système en mode NORMAL;
19
