HC Cargo SUPER 7" 3+1 Manuel D'utilisation page 49

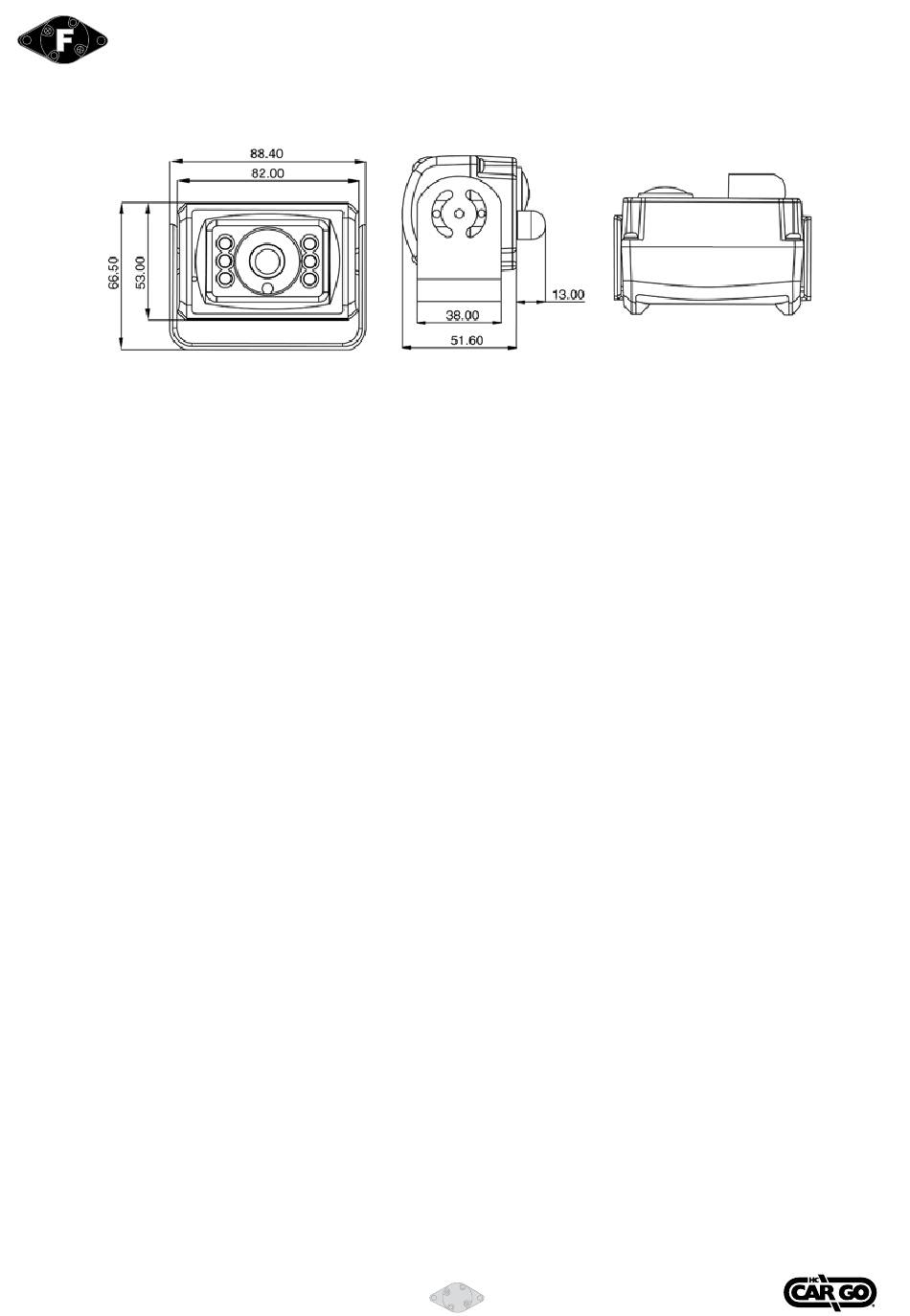

INSTALLATION
Le support et les attaches sont fournis pour le montage exigé sur le véhicule.
1. Installez la camera sur son support à l'aide des attaches appropriées (incluses dans le paquet).
Choisissez l'orientation de la caméra lorsque vous l'installez sur le support.
2. Reliez le câble de la caméra (1.5 mtr. fournis) à l'écran par le câble d'extension (20 mtr. fournis) dans le
véhicule (faites un trou de 13 mm. (1/2") sur la carrosserie au besoin. Branchez les connecteurs de câble
à l'intérieur du véhicule à l'aide d'une attache, et utilisez un joint étanche pour protéger la jonction du
câble. Scellez le trou correctement avec du mastic.
3. Pour une meilleure protection, il est recommandé de ne pas faire la jonction des câbles en dehors du
véhicule.
4. Ce dispositif a la fonction vision de nuit. Dans l'obscurité, l'IR (Infrarouge) sera déclenché et l'image plus
claire.
5. Pour le choix de vision, à l'arrière de la camera, dévissez la molette et orientez-la sur N (normale) ou sur
M (miroir).
BRANCHEMENT CAMERA 4
La connexion se fait avec l'adaptateur Cargo 160603
Prise jack RCA jaune sur Vidéo IN (entrée vidéo)
Prise jack RCA blanche sur Audio IN (entrée audio)
La masse /12V est reliée à la caméra par les câbles rouge et noir de l'adaptateur.
AVERTISSEMENT
1. Ajustez l'angle de la caméra de sorte que l'extrémité arrière du véhicule soit visible sur l'écran (au
bas de l'écran).
2. Pour empêcher la vibration, installez la caméra solidement.
3. Notez qu'il y aura des traces si la caméra est installée sur le pare-chocs arrière, une marche, ou tout
autre endroit près du sol.
Evitez tous les emplacements où l'objectif est trop près de la saleté, la boue, les gaz d'échappement...
4. Imperméabilisez tous les endroits percés pour le support de la caméra, les boulons, les câbles...
Vedpak 120_Version 3_01.2018
49
160783
