Section 2 : Installation du système
Composants standard du sys-
tèm
Les composants primaires standard du NJEX-
610G sont les suivants:
A. Réservoir de stockage de l'odorant. Le réser
voir d'odorant est testé et pré-assemblé avec
un ensemble de vannes comprenant un indi-
cateur visuel de niveau.
B. Contrôleur du système. Contrôleur avec
assemblage de batterie interne ou avec
con nectique pour alimentation en 24 V IS.
C. Pompe d'injection d'odorant. La pompe
NJEX 6000 est une pompe à piston à
actionnement pneumatique et à
déplacement positif.
D. Boîtier du système NEMA 4X. Il abrite la
pompe modèle 6000B, le contrôleur Z-65, le
collecteur de gaz d'actionnement et l'évent.
E. Filtre à gaz NJEX. Installé entre le régulateur
de gaz d'actionnement et le collecteur de
gaz d'actionnement, ce filtre fournit une filtra-
tion coalescente de 25 microns pour assurer
une alimentation pneumatique propre.
Y Z S y s t è m e s M i l t o n R o y • 2 0 1 R o u t e d ' I v y l a n d • I v y l a n d , P e n n s y l v a n i e • U S A • 1 8 9 7 4 • P : 2 8 1 . 3 6 2 . 6 5 0 0 • w w w. y z s y s t e m s . c o m
Page 4
D
B
C

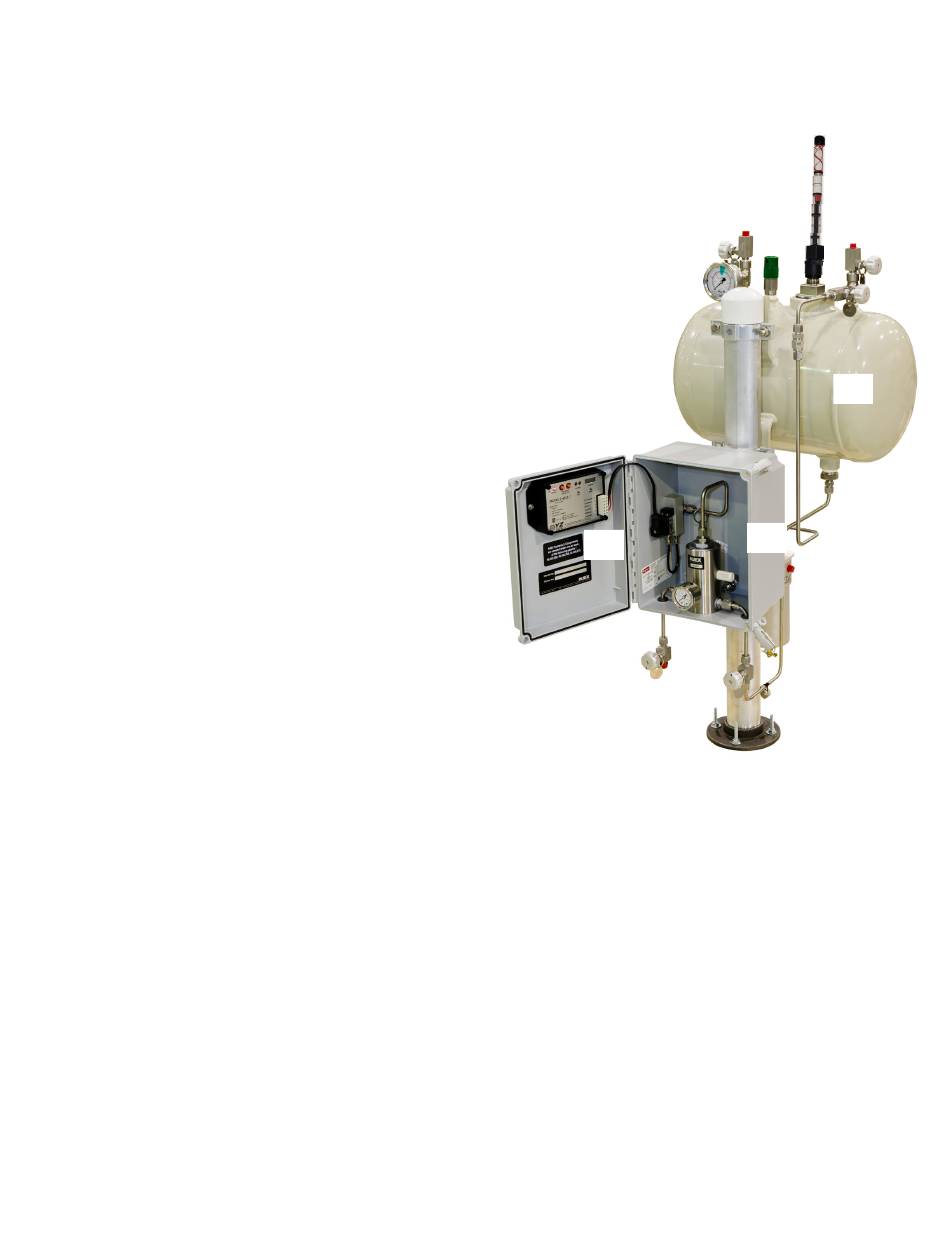

Figure 1
