Section 6 : Programmation pour le fonctionnement proportionnel au temps
Réglage des paramètres d'entrée de l'opérateur :
Configuration du contrôleur Z65/6.1
La vitesse à laquelle le contact de sortie de
l'electrovanne est activée est contrôlée depuis
la valeur d'entrée de temps souhaitéElle définit
le temps qui s'écoule entre les activations de
l'electrovanne. Utilisez le tableau ci-dessous pour
activer le réglage de la minuterie souhaitée.
1. Déplacement de la pompe (de .02 à .1 cc)
2. Densité de l'odorant (lb/gal ou g/cc)
3. Taux d'injection désiré (lb/MMCF ou mg/m³)
4. Débit moyen (MCF/hr ou m³/hr)
5. Réglage de la minuterie
a. Anglais
a. Métrique
Déplacement de la pompe
Densité de l'odorant
Taux d'injection
Débit
Exemple #1 Réglage de l'heure =
Exemple #2 Réglage de l'heure =
* constante de conversion
Pour obtenir une durée de vie maximale de
NOTE:
la batterie, choisissez l'intervalle de temps le plus
long et le réglage de la cylindrée de la pompe le plus
grand possible.
Mode de fonctionnement de la minuterie:
(fonctionnant comme une minuterie)
1. Réglez les cadrans de la minuterie sur la durée
souhaitée.
2. Placer le commutateur de mode #1 sur on.
3. Placer le commutateur de mode #2 sur on.
4. Placer le commutateur de mode #3 sur on.
5. Placer le commutateur de mode #4 sur off.
6. Appuyez une fois sur le bouton de test pour mé
moriser et lancer la séquence de la minuterie.
Y Z S y s t è m e s M i l t o n R o y • 2 0 1 R o u t e d ' I v y l a n d • I v y l a n d , P e n n s y l v a n i e • U S A • 1 8 9 7 4 • P : 2 8 1 . 3 6 2 . 6 5 0 0 • w w w. y z s y s t e m s . c o m
Page 13
Exemple #1
Anglais Débit de gaz
(a)
=
.05 cc
(b)
=
6.80 lb/gal
(c)
=
.5 lb/MMCF
(d)
=
6.00 MCF/hr
.05cc x 6.80 lb/gal x 15.8503*
.5 lb/MMCF x 6.00 MCF/hr
.05cc x .815 g/cc x 60000*
8 mg/m³ x 170 m³/hr

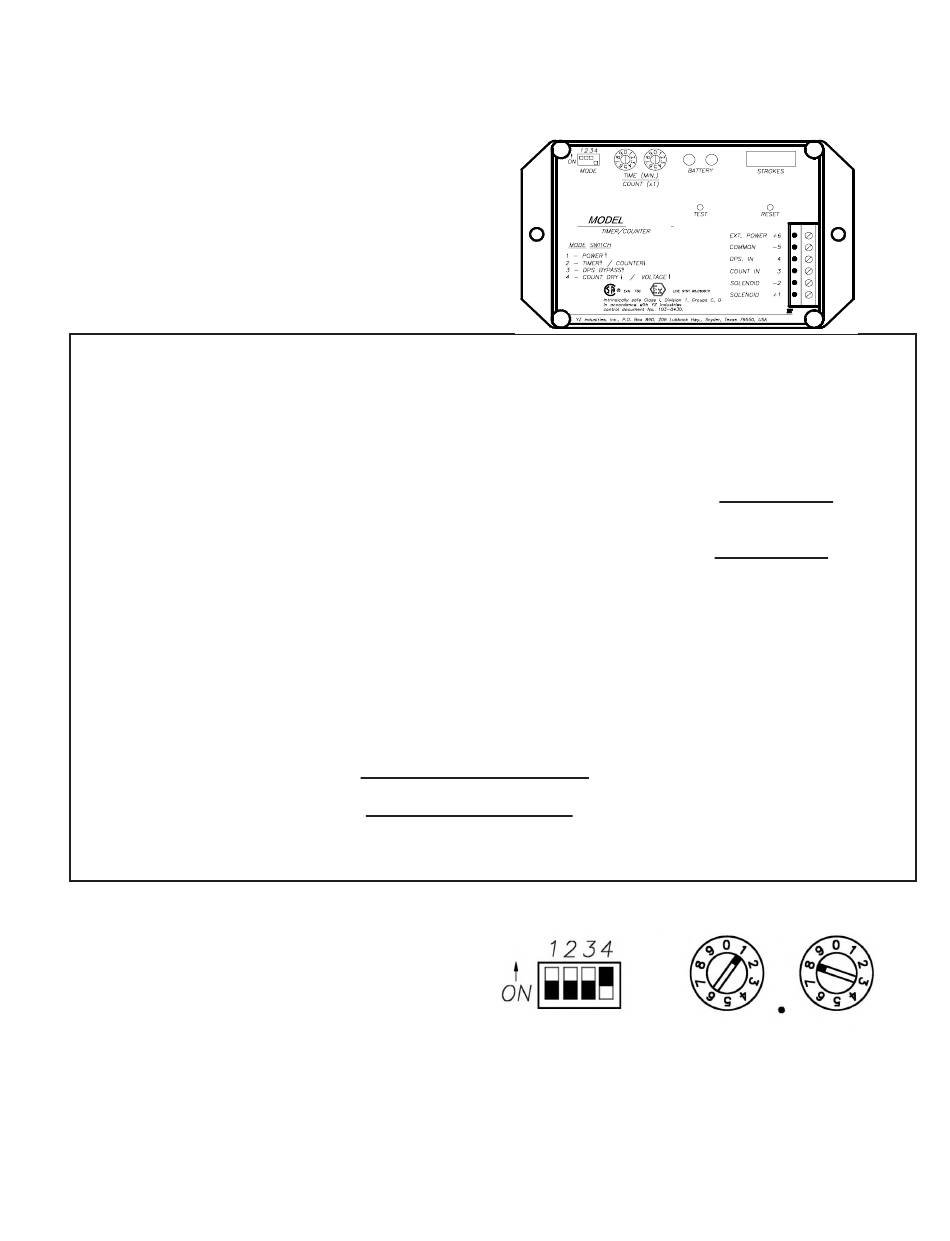

Figure 16
