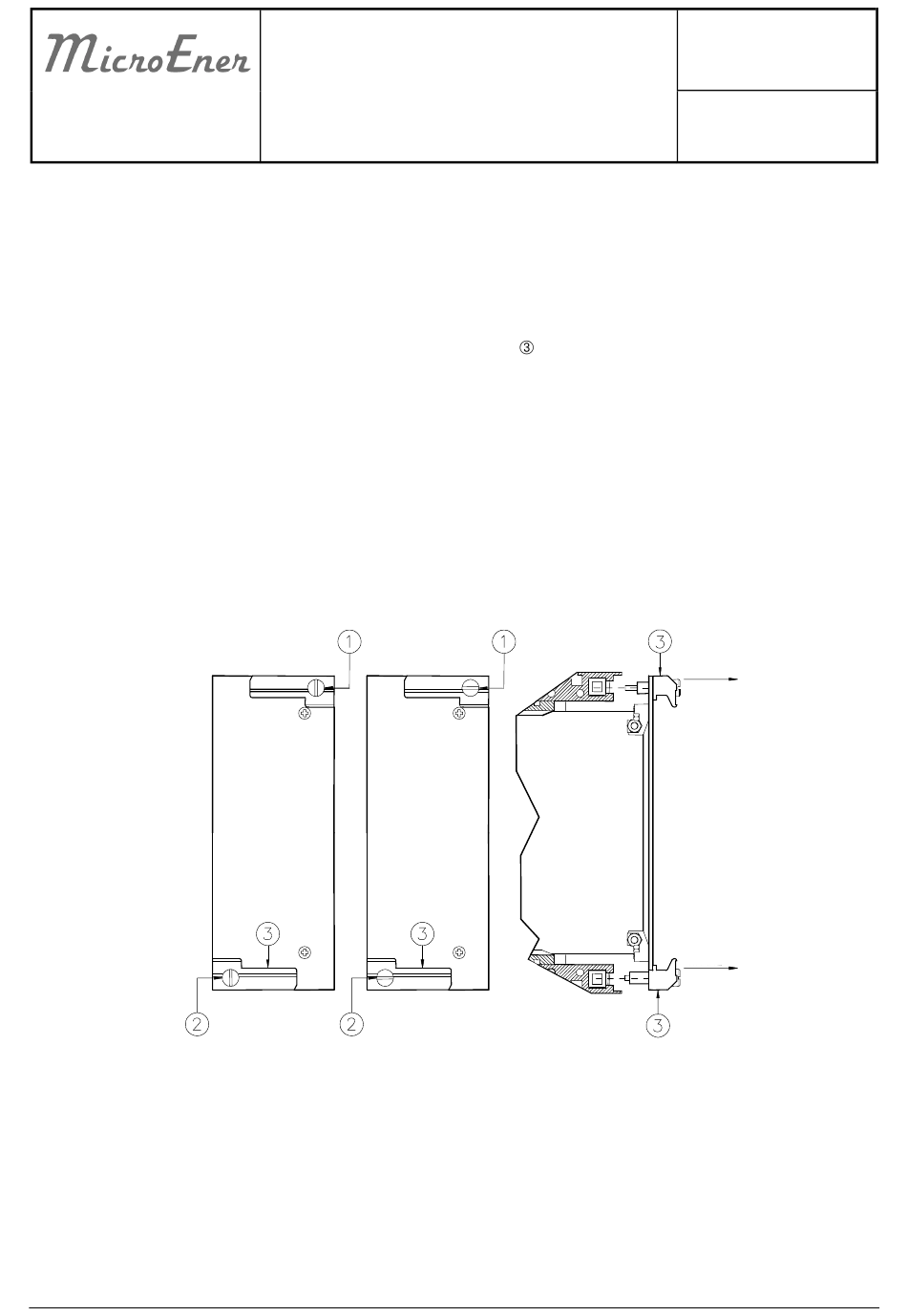

13. DEBROCHAGE ET EMBROCHAGE DU MODULE ELECTRONIQUE

13.1. DEBROCHAGE

! Tourner dans le sens horaire les vis $ et % de manière à positionner leur fente dans l'alignement du
repère des poignées.
! Extraire le module électronique en tirant sur les poignées .

13.2. EMBROCHAGE

! Tourner dans le sens horaire les vis $ et % de manière à positionner leur fente dans l'alignement du
repère des poignées.
! Insérer et faire glisser les cartes du module électronique dans les guides prévus à cet effet.
! Pousser à fond le module électronique jusqu'à son enclenchement. Ramener les poignées en position
de verrouillage.
! Tourner dans le sens anti-horaire les vis $ et % de manière à positionner leur fente en position
verticale (module verrouillé).
MM30-W
VERROUILLE DEVERROUILLE
VERROUILLE DEVERROUILLE
Doc. N° MU-0117-FR
Rev. 1A
Pag. 36 / 41
TIRER
TIRER
