MICROELETTRICA SCIENTIFICA

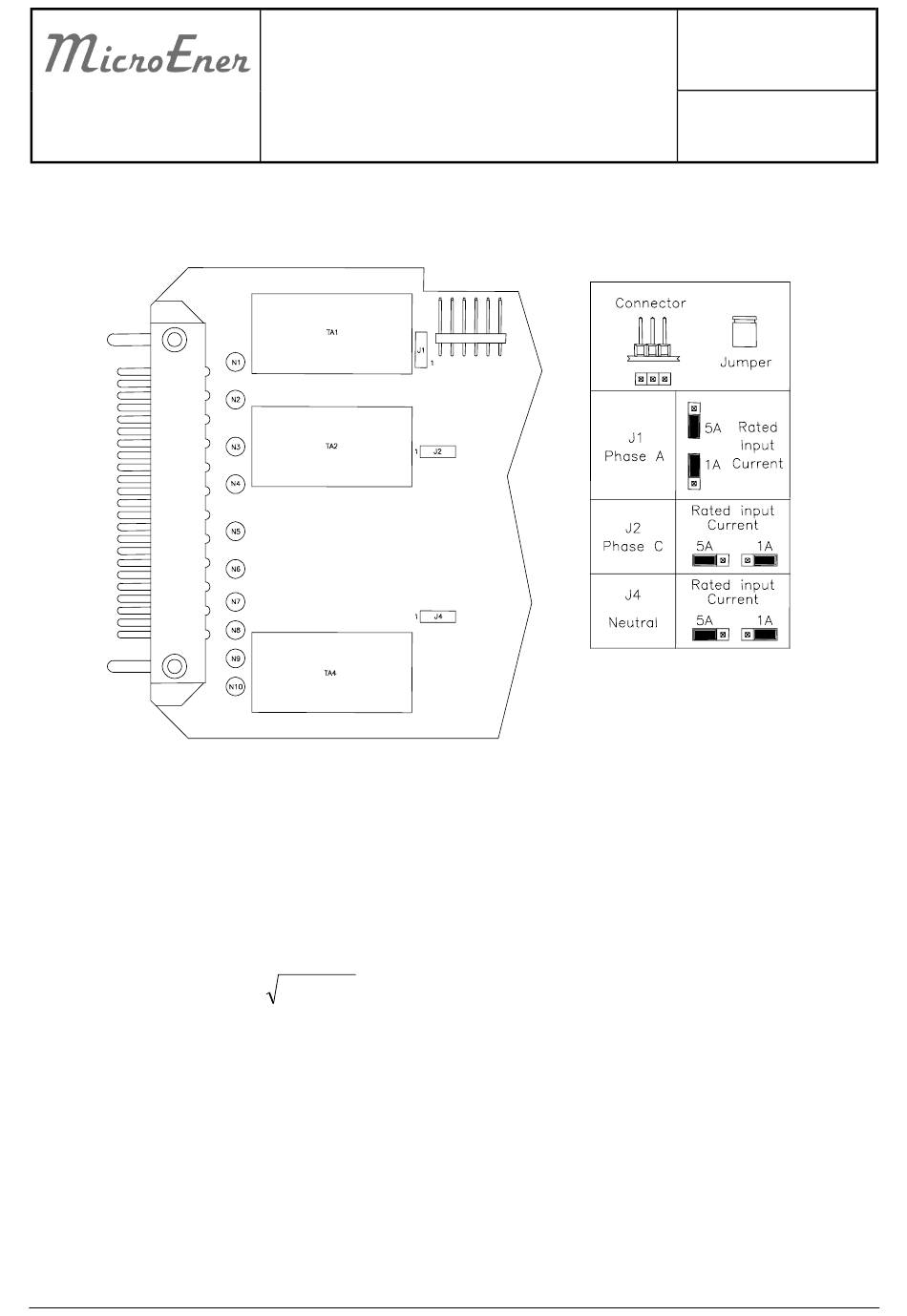

2.1. TRANSFORMATION DU CALIBRE NOMINAL AMPEREMETRIQUE DE L'APPAREIL

2.2. PRESENTATION DES FONCTIONS

2.2.1. F49 : Image thermique

La décomposition du courant de charge en ses composantes directe et inverse permet de suivre l'évolution
thermique du moteur. La valeur représentative de cet échauffement est le « courant thermique ». Il est
obtenu de la façon suivante :
• Courant thermique :
Id est la composante directe du courant absorbé par le moteur.
Is la composante inverse de ce même courant.
• Temps de fonctionnement : Le temps de fonctionnement est calculé en tenant compte de la constante
de temps d'échauffement du moteur.
I th²-Ip²
t = tm In (             )
I th²-Ib²
=
Id 2
+
3Is 2
Ith
MM30-W
Doc. N° MU-0117-FR
Rev.
1A
Pag.
8
/
41
