2.5.2. L'afficheur

Un afficheur alphanumérique 8 digits à forte luminosité visualise l'ensemble des paramètres de la
protection.

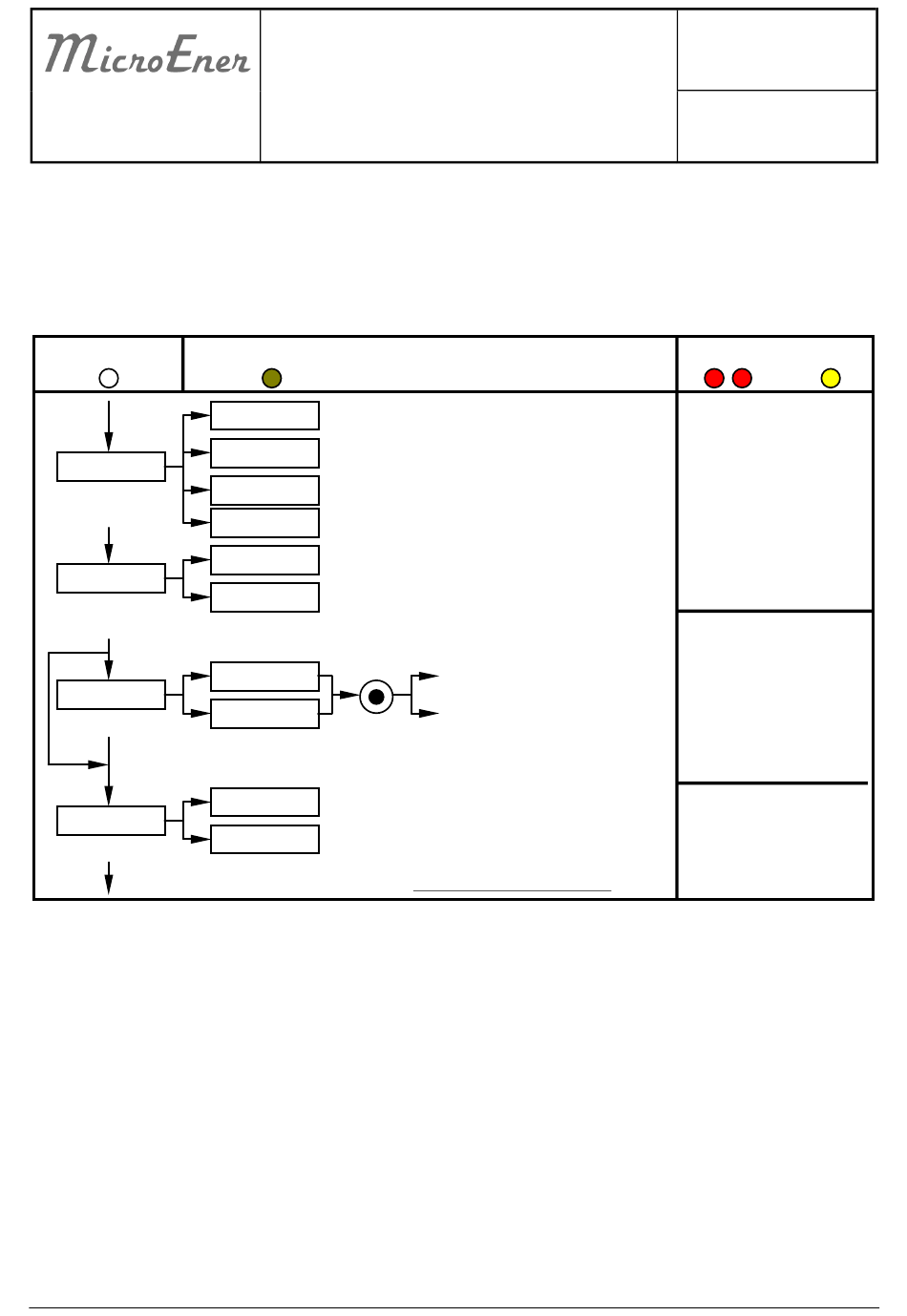

Fig.2
MODE
MEASURES
Visualisation
des mesures
SET DISP
Visualisation des
réglages
(*)
PROGR
Programmation
TEST PRG
Test fonctionnel
(*)
SELECT
Mesures instantanées
ACT MEAS
MAX VAL
Valeurs maximales
Enregistrement des cinq derniers défauts
LastTrip
Nombre de déclenchements pour chaque fonction
TRIP NUM
Visualisation des réglages
SETTINGS
F→ → → → RELAY
Visualisation de la configuration des relais de sortie
PROG
SETTINGS
F→ → → → RELAY
Test fonctionnel sans déclenchement des relais
W/O TRIP
WithTRIP
Test fonctionnel avec déclenchement des relais
(*) Accessible si le courant est nul
MM30-W
Réglage des paramètres
Configuration des relais de sortie
Doc. N° MU-0117-FR
Rev. 1A
Pag. 15 / 41
+ - ENTER
Défilement
des sous-menus avec
les boutons
"+" "-"
Défilement des paramètres
avec SELECT
Modification des paramètres
avec les boutons "+" "-"
Validation des réglages
avec ENTER
Mise en route du test
fonctionnel par appui sur le
bouton ENTER
