2.4. TRANSFORMATION DU CALIBRE NOMINALE AMPEREMETRIQUE DE L'APPAREIL

2.5. SOURCE AUXILIAIRE

L'alimentation de l'appareil se réalise grâce à une carte électronique, interne au produit, interchangeable,
totalement isolée et auto protégée. 2 cartes sont disponibles :
    24V(-20%) / 110V(+15%) a.c.
   
a) -
    24V(-20%) / 125V(+20%) d.c.
Avant de mettre l'appareil sous tension, vérifiez que la source auxiliaire est bien à l'intérieur de ces
limites.
IM30-T
    80V(-20%) / 220V(+15%) a.c.
b) -    
    90V(-20%) / 250V(+20%) d.c.
Doc. N° MU-0011-FR
Rev. 4A
Pag. 10 /

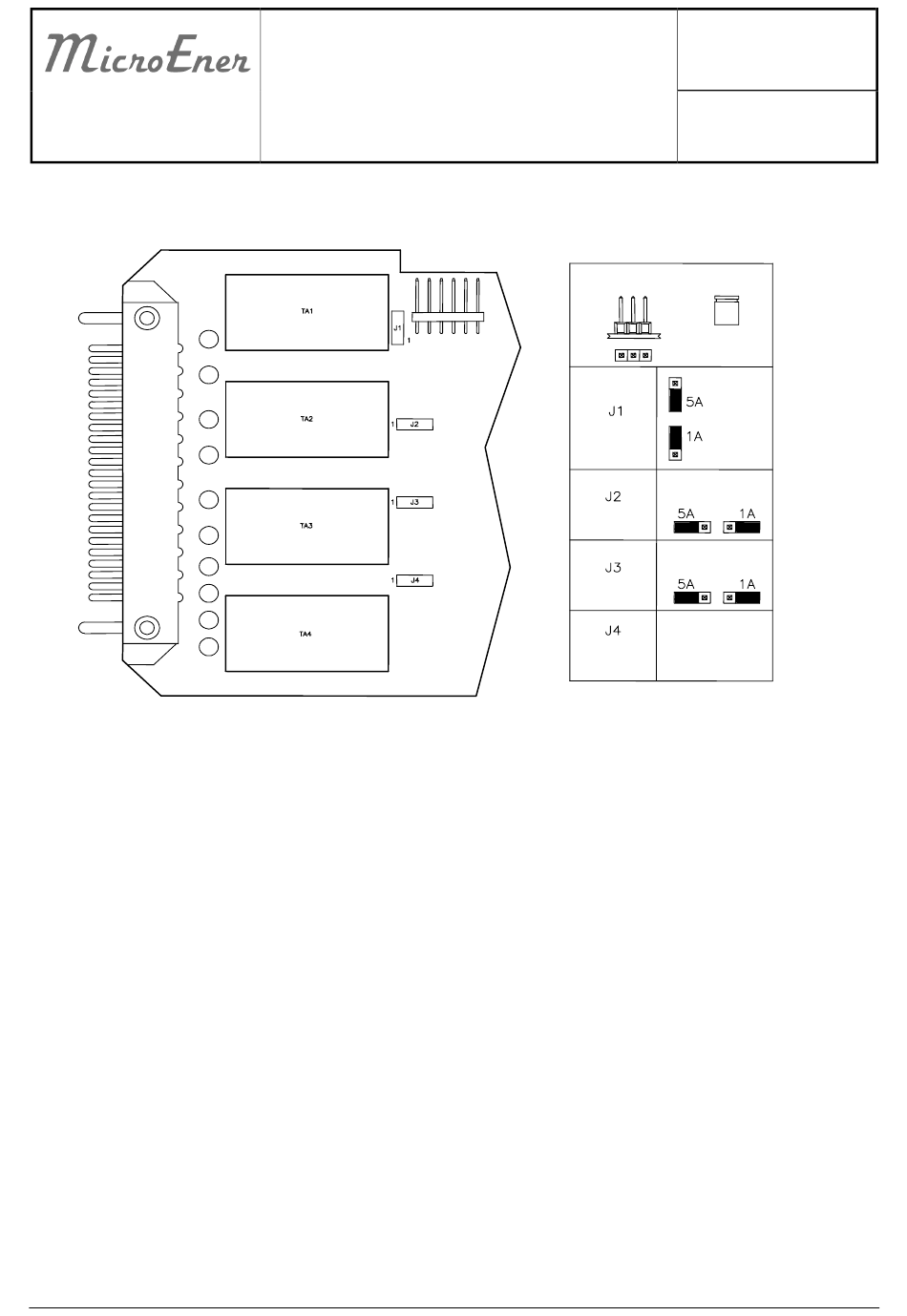

Connecteur
Jumper
Choix du
calibre
Phase A
Choix du
calibre
Phase B
Choix du
calibre
Phase C
Choix par
raccordement
Neutre
extérieur
