12. DEBROCHAGE ET EMBROCHAGE DU MODULE ELECTRONIQUE
12.1. DEBROCHAGE

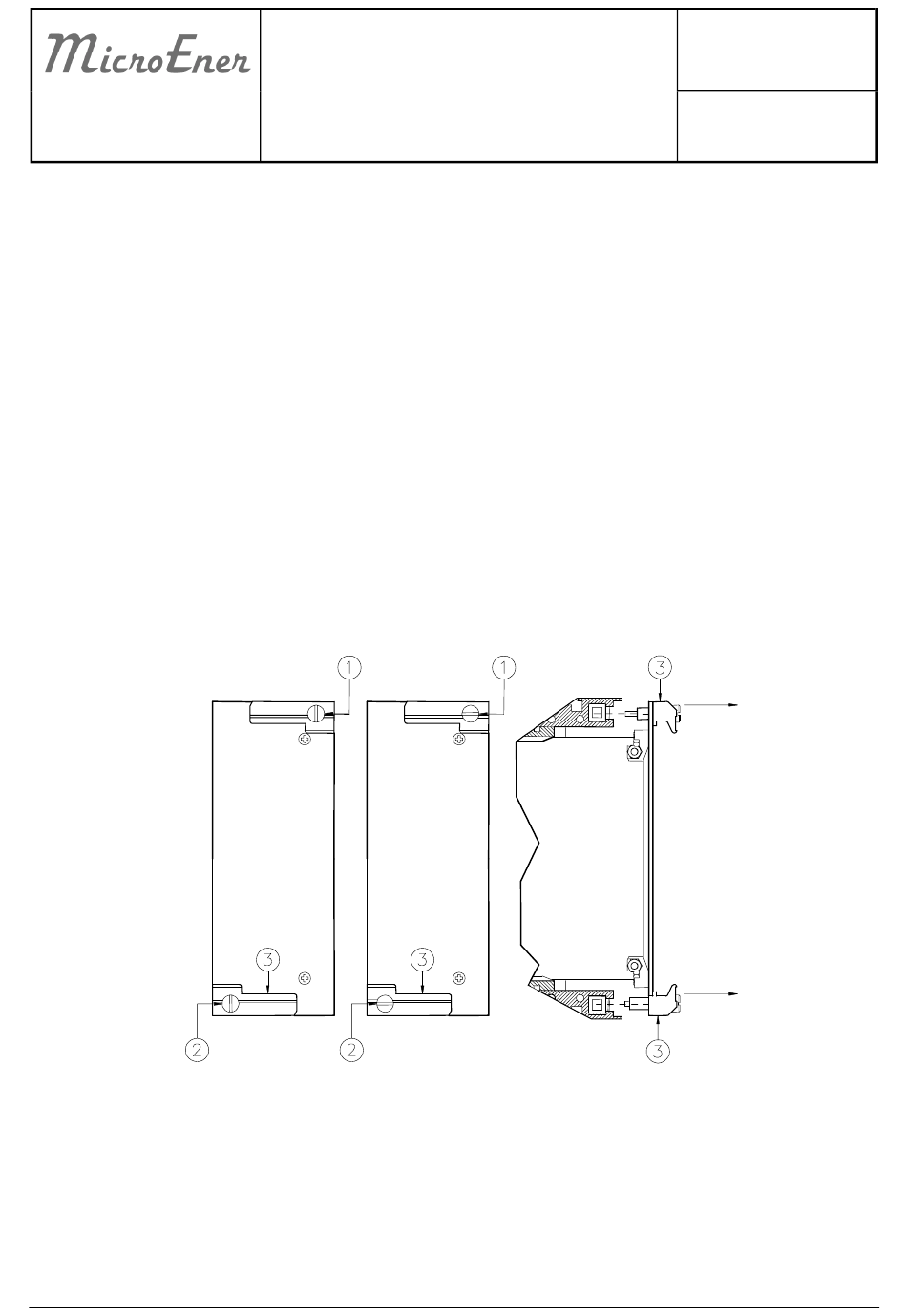

# Tourner dans le sens horaire les vis $ et % de manière à positionner leur fente dans l'alignement du
repère des poignées.
# Extraire le module électronique en tirant sur les poignées &.
12.2. EMBROCHAGE
# Tourner dans le sens horaire les vis $ et % de manière à positionner leur fente dans l'alignement du
repère des poignées.
# Insérer et faire glisser les cartes du module électronique dans les guides prévus à cet effet.
# Pousser à fond le module électronique jusqu'à son enclenchement. Ramener les poignées en position
de verrouillage.
# Tourner dans le sens anti-horaire les vis $ et % de manière à positionner leur fente en position
verticale (module verrouillé).
VERROUILLE
DEVERROUILLE
VERROUILLE
DEVERROUILLE
IM30/AB
Doc. N° MU-0113-FR
Rev.
1 A
Pag.
33 /
39
TIRER
TIRER
