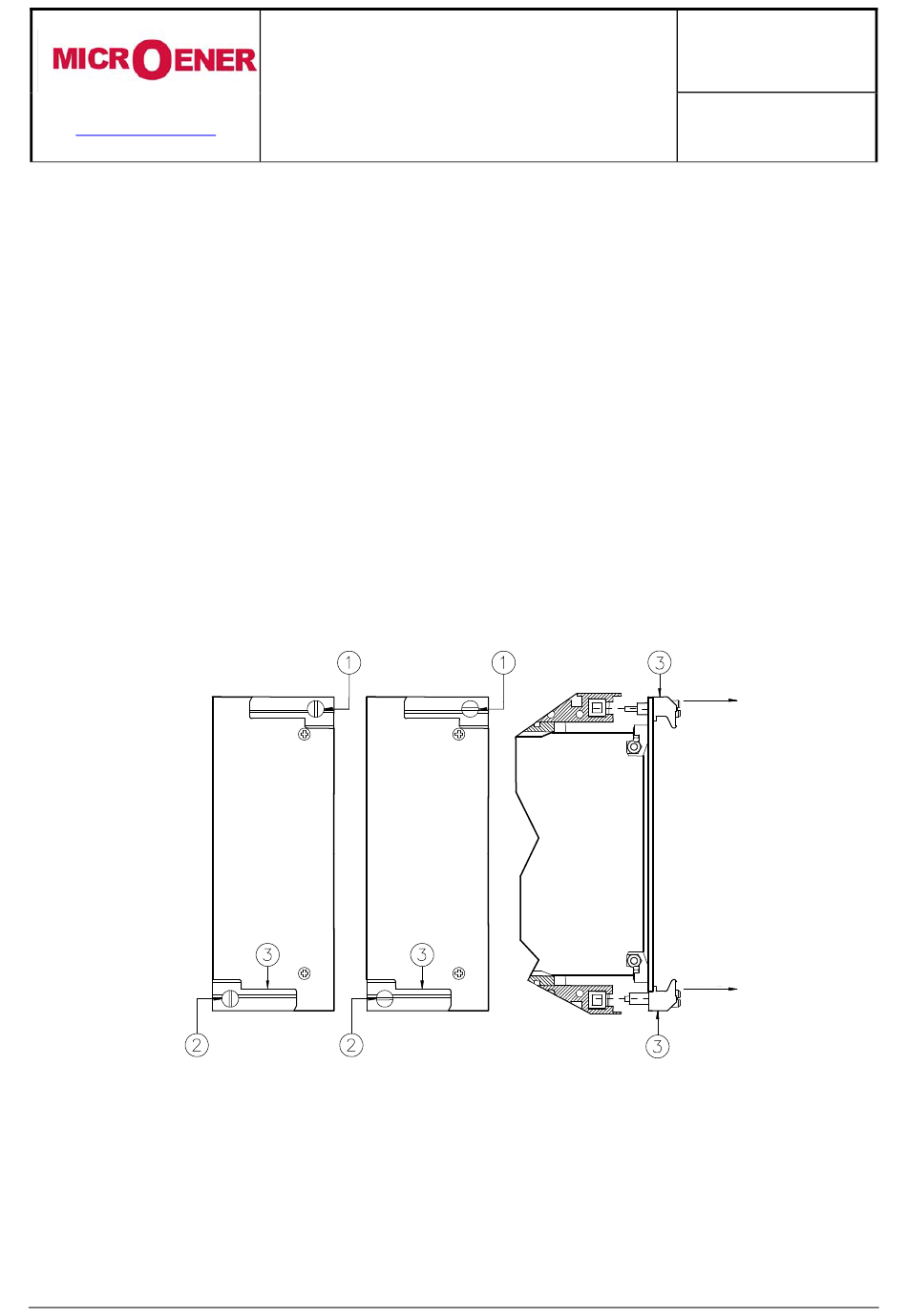

11. DEBROCHAGE ET EMBROCHAGE DU MODULE ELECTRONIQUE

11.1. DEBROCHAGE

 Tourner dans le sens horaire les vis  et  de manière à positionner leur fente dans l'alignement du
repère des poignées.
 Extraire le module électronique en tirant sur les poignées  .

11.2. EMBROCHAGE

 Tourner dans le sens horaire les vis  et  de manière à positionner leur fente dans l'alignement du
repère des poignées.
 Insérer et faire glisser les cartes du module électronique dans les guides prévus à cet effet.
 Pousser à fond le module électronique jusqu'à son enclenchement. Ramener les poignées en position
de verrouillage.
 Tourner dans le sens anti-horaire les vis  et  de manière à positionner leur fente en position
verticale (module verrouillé).
VERROUILLE DEVERROUILLE
VERROUILLE DEVERROUILLE
IM30/AP
Doc. N° MU-0111-FR
Rev.
C
Pag. 30 /
38
TIRER
TIRER
