Les temporisations équipant les IM30/AP se définissent par programmation. Elles peuvent être à temps
constant ou à temps dépendant. Dans ce deuxième cas les courbes de déclenchement répondent aux
normes CEI 255-4, BS142, et IEEE.
Les relais IM30/AP sont dotés d'une sortie communication série pour une exploitation déportée du relais
de protection. Pour des raisons de sécurité cette sortie est doublée. En effet, deux raccordements de
natures différentes peuvent être fait au bus de supervision: soit par le subD 9 points accessibles à l'arrière
de l'appareil, soit par un raccordement vissé prévu a cet effet sur le bornier.
Ces relais analysent les valeurs efficaces vraies des grandeurs électriques qu'ils mesurent ou calculent. La
faible consommation des unités de mesure leur permet d'être raccordées à des réducteurs de mesure de
faible puissance. Leur souplesse et leur convivialité leur assurent une facilité d'emploi et une adaptation
aisée dans tous les cas d'utilisation.
L'utilisateur peut sur site :
-
Transformer le calibre nominal de l'unité phase de 5A en 1A (et vice et versa) par simple
commutation.
-
Raccorder l'unité homopolaire sur un tore ou sur 3 TI (montage sommateur) selon les bornes sur
lesquelles il se branche.
-
Utiliser n'importe quel Tore du commerce dont le calibre nominal au secondaire est 1A.
-
Changer la valeur et la nature de la source auxiliaire sans aucun ajout ou modification (dans la
mesure ou elle correspond à la plage de fonctionnement de l'appareil).
-
Modifier son schéma de déclenchement ou de contrôle commande en transformant la
configuration des relais de sortie
-
Remplacer le module électronique de l'appareil sans le décâbler grâce à sa débrochabilité.

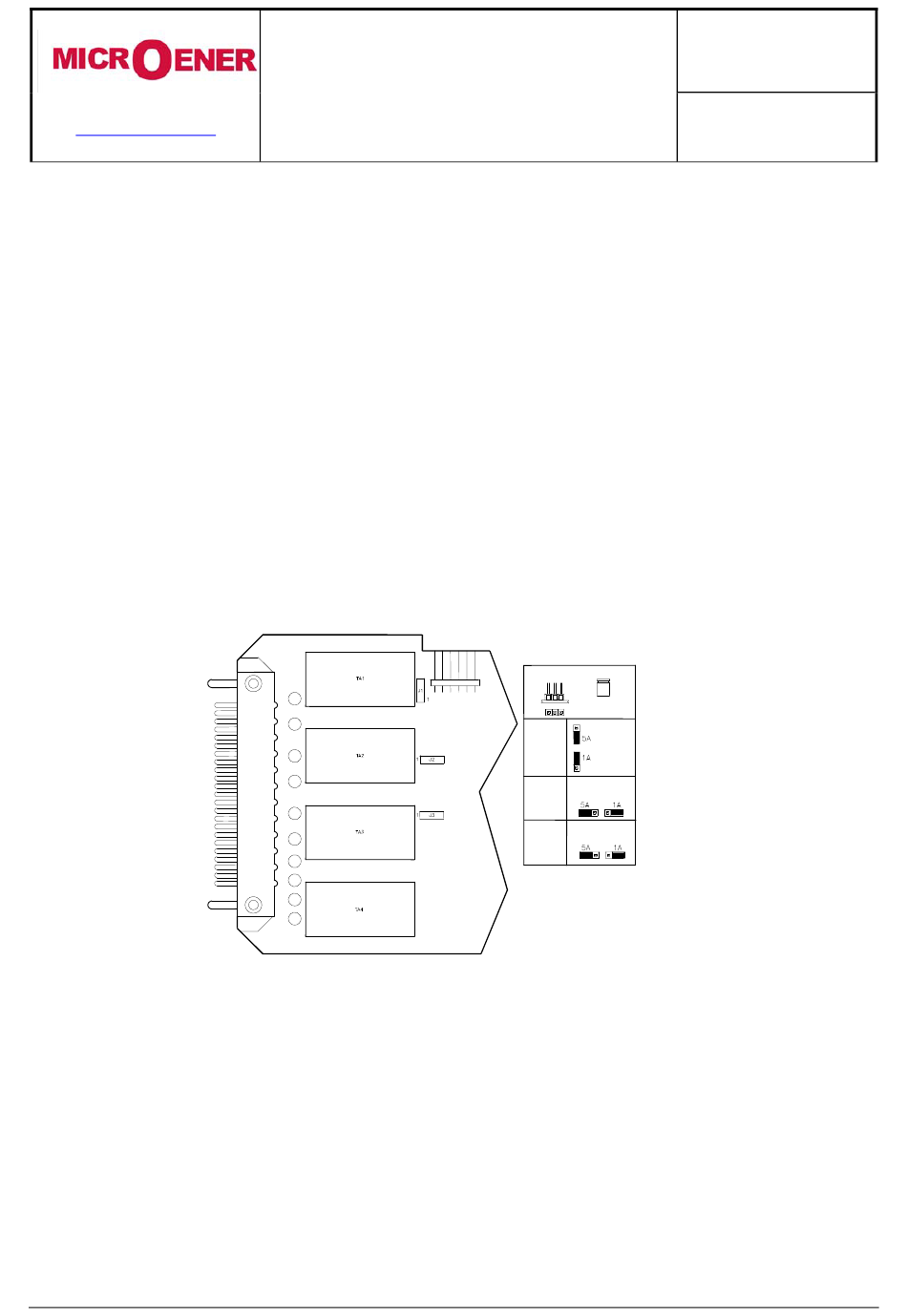

IM30/AP
Connecteur
J1
Phase A
Calibre d'entrée
J2
Phase B
Calibre d'entrée
J3
Phase C
Doc. N° MU-0111-FR
Rev.
C
Pag.
8
Jumper
Calibre
d'entrée
