MICROELETTRICA SCIENTIFICA

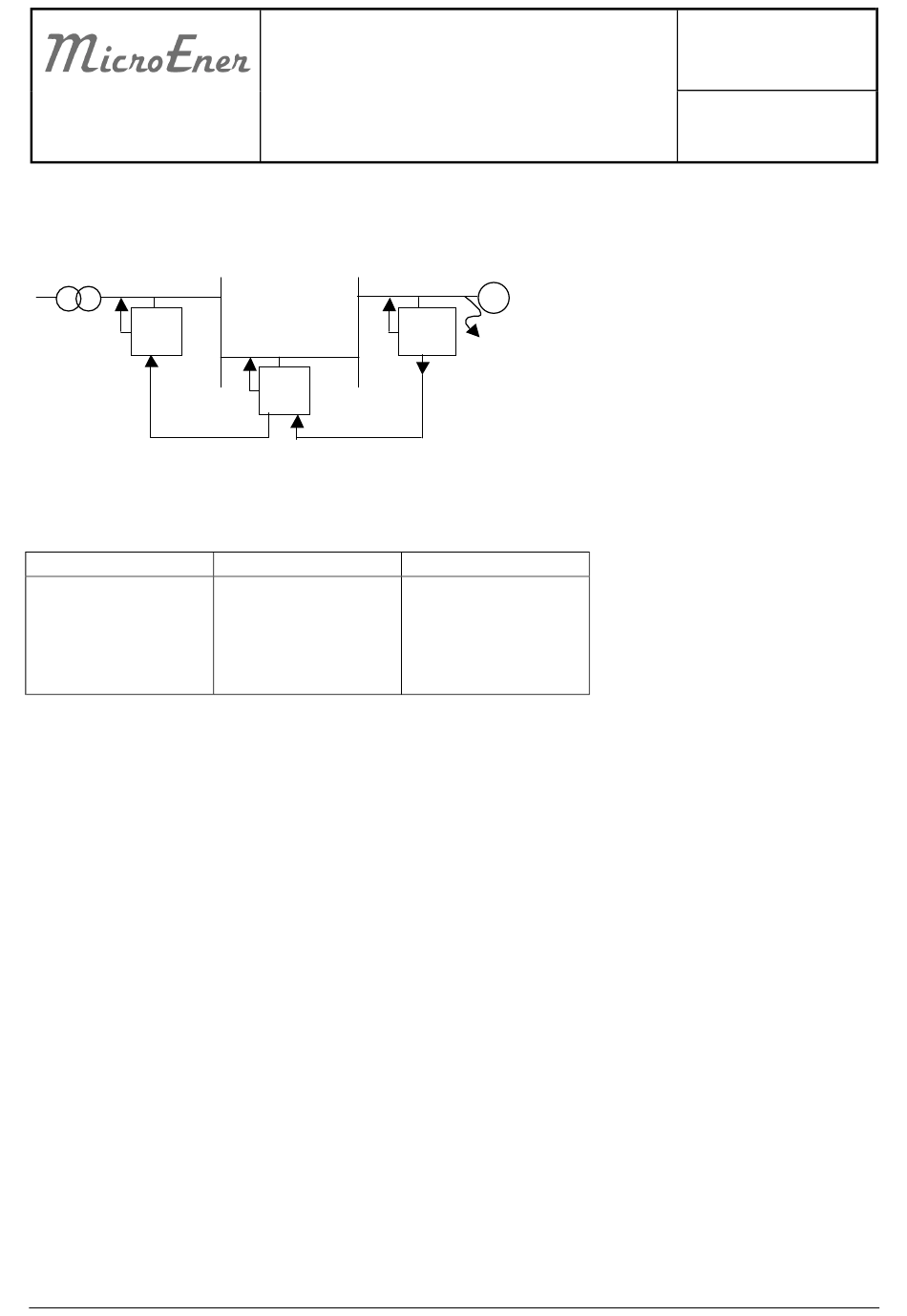

Exemple d'application
IM30
3
R1
B2
Programmation des relais :
IM30 n°3
B2 → I> (bloqué)
TB2 → 2tBf
tBf → 0,06 s
Le défaut biphasé terre, au point D, est vu par les trois relais de protection qui mettent en route
simultanément leur temporisation de fonctionnement.
La protection 1 émet un ordre, par l'intermédiaire de son relais R3, instantanément en direction de
l'entrée B2 de la protection 2.
A la réception de cet ordre, les temporisations de fonctionnement des 2 seuils de l'unité phase de ce même
relais sont inhibées durant un temps équivalent à 2*tBf (100ms), empêchant ainsi au relais R2 de
fonctionner.
L'échange entre les relais 2 et 3 s'effectue selon ce même principe.
Avec cette sélectivité logique, seul le relais 1 fonctionne.
Un fonctionnement identique sur l'unité terre est envisageable.
R1
IM30
2
R1
R3
B2
IM30 n°2
R3 → inst
B2 → I> (bloqué)
B2 → I>> (bloqué)
TB2 → 2tBf
tBf → 0,05 s
IM30/AB
D
M
IM30
1
R3
IM30 n°1
R3 → inst
Doc. N° MU-0113-FR
Rev.
1 A
Pag.
14 /
39
Copyright 2003- MicroEner.
