Système De Diagnostic (Option) - GEDA MULTILIFT P12 STANDARD Notice D'utilisation

Monte-charges de chantier
5.1 Système de diagnostic (option)

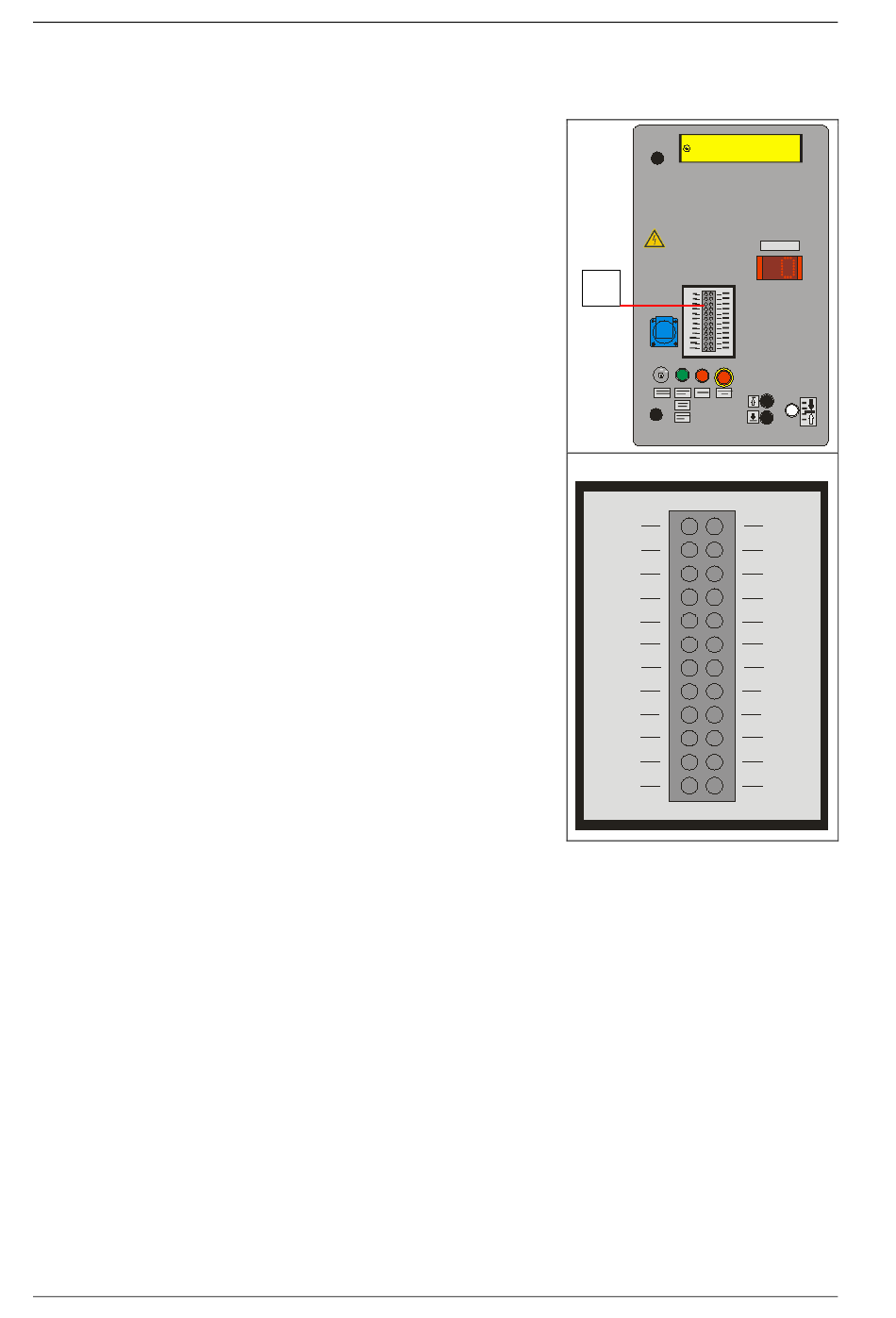

Le système de diagnostic (1) sert
à l'identification rapide et aisée des états
de commutation des commutateurs de fin
de course.
Après saisie de l'ordre de déplacement,
seule la diode verte peut rester allumée.
Si ce n'est pas le cas, la fonction
correspondante ou l'interrupteur de fin de
course correspondant doivent être
contrôlés.
États de commutation des LED
LED verte = MARCHE standard
LED jaune = ARRÊT standard
Signification des LED / Recherche
d'erreurs via le système de diagnostic
1 = Système de diagnostic OK / READY
2 = S'allume lorsque la ligne d'ARRÊT
3 = S'allume lorsque la porte de la cabine n'est
4 = S'allume lorsque la porte de la cabine n'est
5 = S'allume lorsque l'ARRÊT D'URGENCE de la
6 = S'allume lorsque les commutateurs de fin de
7 = S'allume lorsque l'interrupteur de fin de course du dispositif d'arrêt est actionné.
8 = S'allume lorsque l'interrupteur de fin de course de la protection de montage est
9 = S'allume lorsque l'interrupteur de fin de course du piédestal de montage 1 est
10 = S'allume lorsque l'interrupteur de fin de course du piédestal de montage 2 est
11 = S'allume lorsque le verrouillage de sécurité du piédestal de montage 1 est
12 = S'allume lorsque la force de traction sur le support du câble d'enrouleur est trop
13 = S'allume lorsque le raccord du mât est mal monté (vis desserrée ou manquante).
14 = S'allume lorsque le rail d'actionnement de la manette est sorti.
15 = S'allume lorsque l'interrupteur de fin de course de la grille d'accostage 1 est
16 = S'allume lorsque l'interrupteur de fin de course de la grille d'accostage 2 est
17 = S'allume lorsque l'interrupteur de fin de course MONTER est actionné.
18 = S'allume lorsque l'interrupteur de fin de course BAISSER est actionné.
19 – 22 = Affectation en option
23 = S'allume lorsque la cabine a atteint le chariot de câble.
24 = Aucune affectation
Notice d'utilisation
D'URGENCE est interrompue. Si seule cette
LED s'allume, la ligne d'ARRÊT D'URGENCE
du dispositif de protection (porte d'accès,
dispositif de dépôt) ou des portes de
protection aux étages est interrompue.
pas verrouillée vers le bâtiment.
pas verrouillée vers le dispositif de protection.
cabine est actionné.
course HAUT ou BAS sont actionnés.
actionné.
actionné.
actionné.
ouvert.
élevée.
actionné (uniquement sur le modèle standard).
actionné (uniquement sur le modèle standard).
68 / 84
GEDA MULTILIFT P12

1 = M A X . 2 0 0 0 k g / 2 0
0 = M A X . 1 0 0 0 k g /
POSITION
1
1
2
3
4
5
6
7
8
9
10
11
12
BL105FR Version 03.2015
4
13
14
15
16
17
18
19
20
21
22
23
24
