Commande de la cabine
1
4

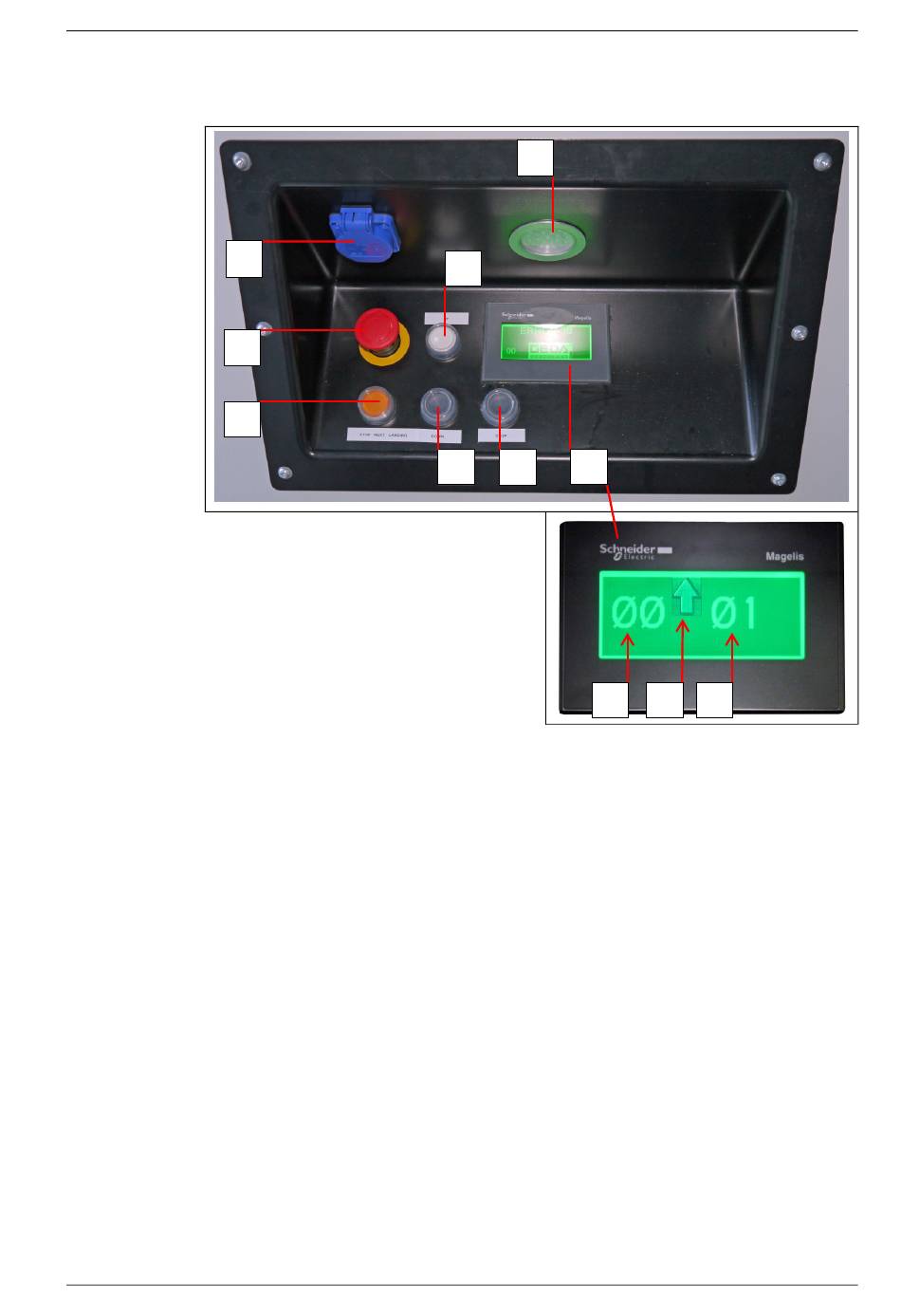

1 = Bouton d'ARRÊT D'URGENCE
2 = Bouton MONTER
3 = Bouton BAISSER
4 = Bouton avec triple fonction
5 = Bouton ARRÊT
6 = Module d'affichage pour
7 = Éclairage d'URGENCE
8 = Prise de travail 230V/50Hz
Déplacement vers le haut
Actionner et relâcher le bouton MONTER (2).
La cabine va automatiquement à l'étage le plus haut et s'y arrête.
Déplacement vers le bas
Enfoncer et relâcher le bouton BAISSER (3).
La cabine descend jusqu'à ce qu'elle soit automatiquement arrêtée au
sol par l'interrupteur de fin de course BAISSER de l'unité de base.
BL146FR Version 05.2017
8
- ARRÊT AUX ÉTAGES
- Course de référence par rapport à la
station au sol
- Activer l'éclairage d'URGENCE
- position actuelle
- direction de déplacement
- code d'erreur
7
2
3
5
6
6B
6 = Affichage
6A = Destination (après actionnement
du bouton d'arrêt aux étages)
6B = Position de la cabine
6C = Direction de déplacement
