3.3.4 Interrupteur marche/arrêt et accumulateurs de secours
3.3.5 RS-485
Version 2.1
Un accumulateur de secours est fourni d'une capacité de 12V 6.5AH et s'installe
en bas de l'unité. Connectez l'accumulateur aux bornes situées à gauche de
l'interrupteur marche/arrêt SW1, tel qu'indiqué sur la figure 11.
-
Remarque: L'accumulateur de secours est proposée en option.

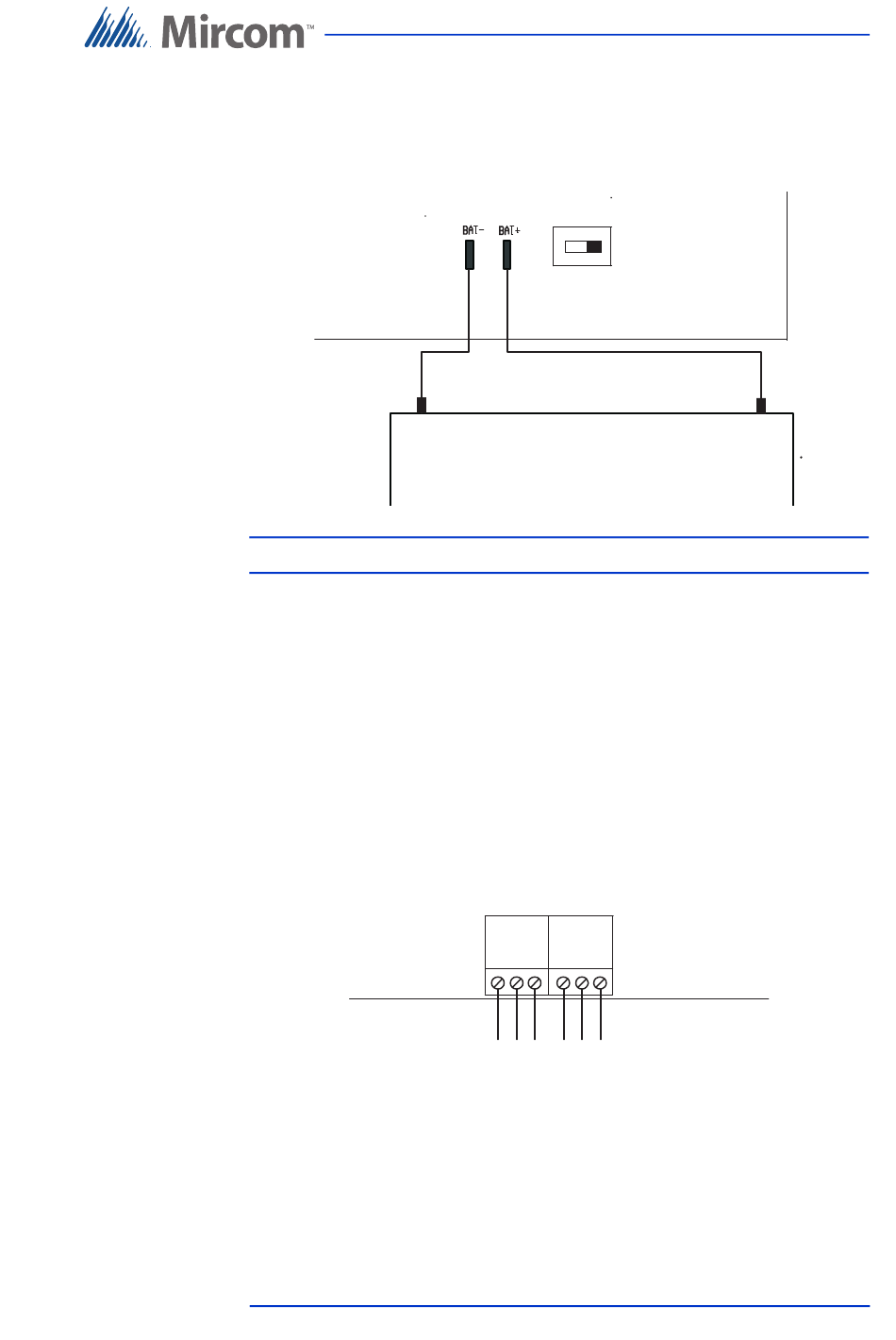

Figure 11. Câblage de la batterie de la carte contrôleur
Un connecteur RS-485 vous permet de facilement connecter, en réseau, plusieurs
contrôleurs d'accès par carte et par téléphone. Le connecteur RS-485se situe en
bas, au milieu de la carte contrôleur principale et est constitué de deux bornes
distinctes, une pour une sortie, l'autre pour une entrée.
Connectez l'entrée RS-485 à la sortie RS-485 d'un autre contrôleur.
Le connecteur RS-485 consiste en un raccordement + (positif), - (négatif), et S
(blindage). Voir figure 12.
Manuel d'installation et d'utilisation du système d'accès par carte TX3-CX
Copyright 2014
P6 - P5 +
Noir
ACCUMULATEUR 12 V
INPUT OUTPUT
- S +
- S +
Figure 12. Bornes RS-485
Installation et configuration
Commutateur
marche-arrêt SW1
Rouge
+
41 (68)
