3.3.3 Alimentation électrique
40 (68)
Figure 9. Emplacement des connexions de la carte contrôleur
Remarque: Se référer aux figures 18 et 19 pour la connexion des bornes des
deux lecteurs de carte.
La connexion au réseau électrique se situe en bas à droite de la carte contrôleur
principale et reçoit une alimentation de 16 V c.a., 40 VA. Utilisez un fil de calibre
18 AWG. Un transformateur enfichable externe PS-4 ou PS-4P se branche sur les
bornes d'alimentation. Se référer aux figures 5 et 7.
Commutateur
marche-arrêt
Manuel d'installation et d'utilisation du système d'accès par carte TX3-CX
Copyright 2014
OFF ON
SW1
16 VCA entrée
18 AWG

Transformateur 16

VCA (PS-4 ou PS-4P)

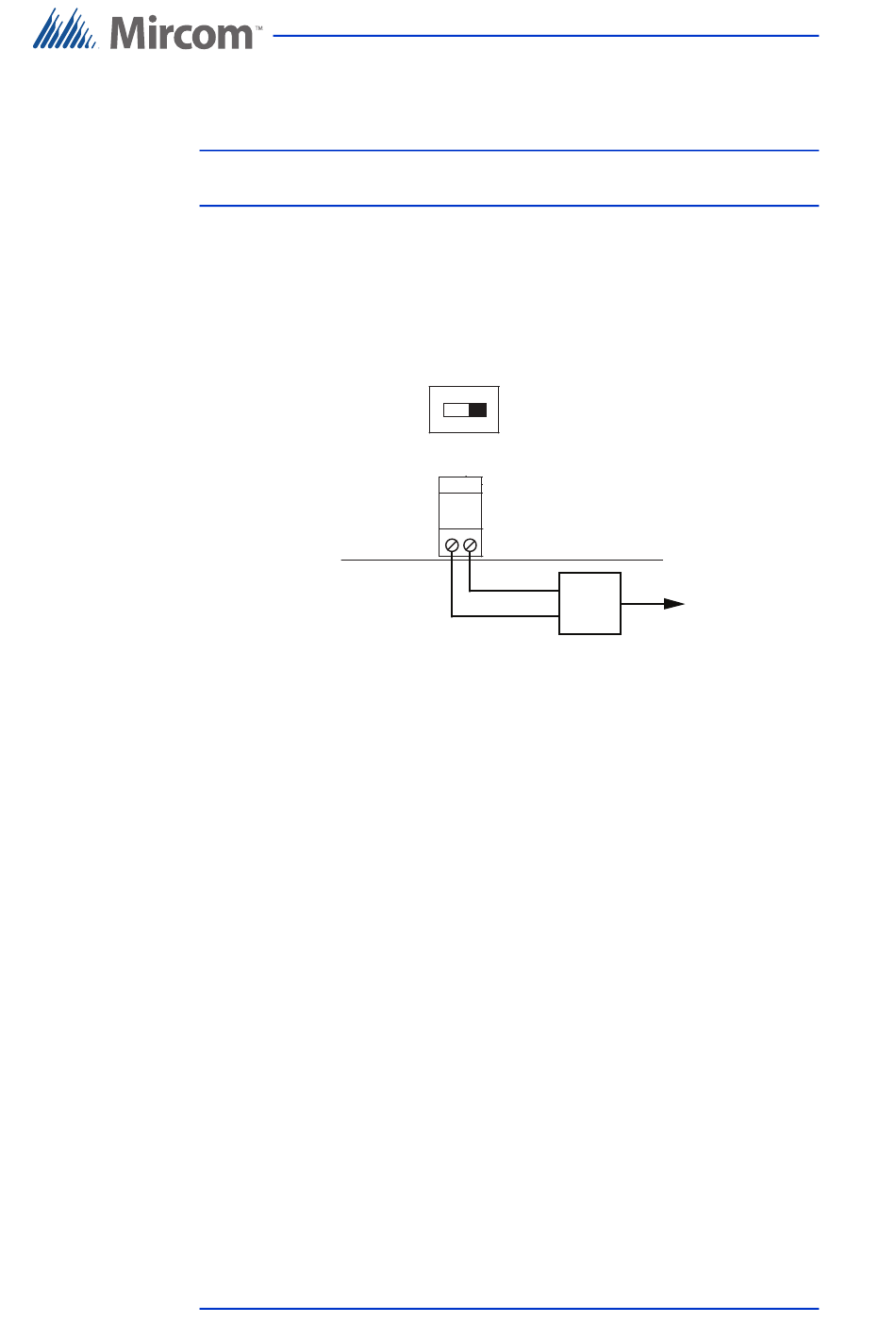

Figure 10. Alimentation électrique
Installation et configuration
16 Vac
120 Vac
