3.3.6

Port USB

3.4 Raccordement des entrées
42 (68)
Deux autres connecteurs RS-485 doivent être ajoutés au PREMIER et DERNIER
noeud du réseau. Sur le premier noeud du réseau, raccordez le connecteur RS-485
à la borne ENTRÉE RS-485. Sur le dernier noeud, raccordez le connecteur RS-
485 à la borne SORTIE RS-485. Voir la figure 13.
Le premier nœud du réseau
INPUT OUTPUT
- S +
- S +
RS-485 Terminal
Connector
- s +
120 Ohms
Sur le premier nœud du réseau,
branchez le connecteur de borne
RS-485 à RS-485 IN (entrée)

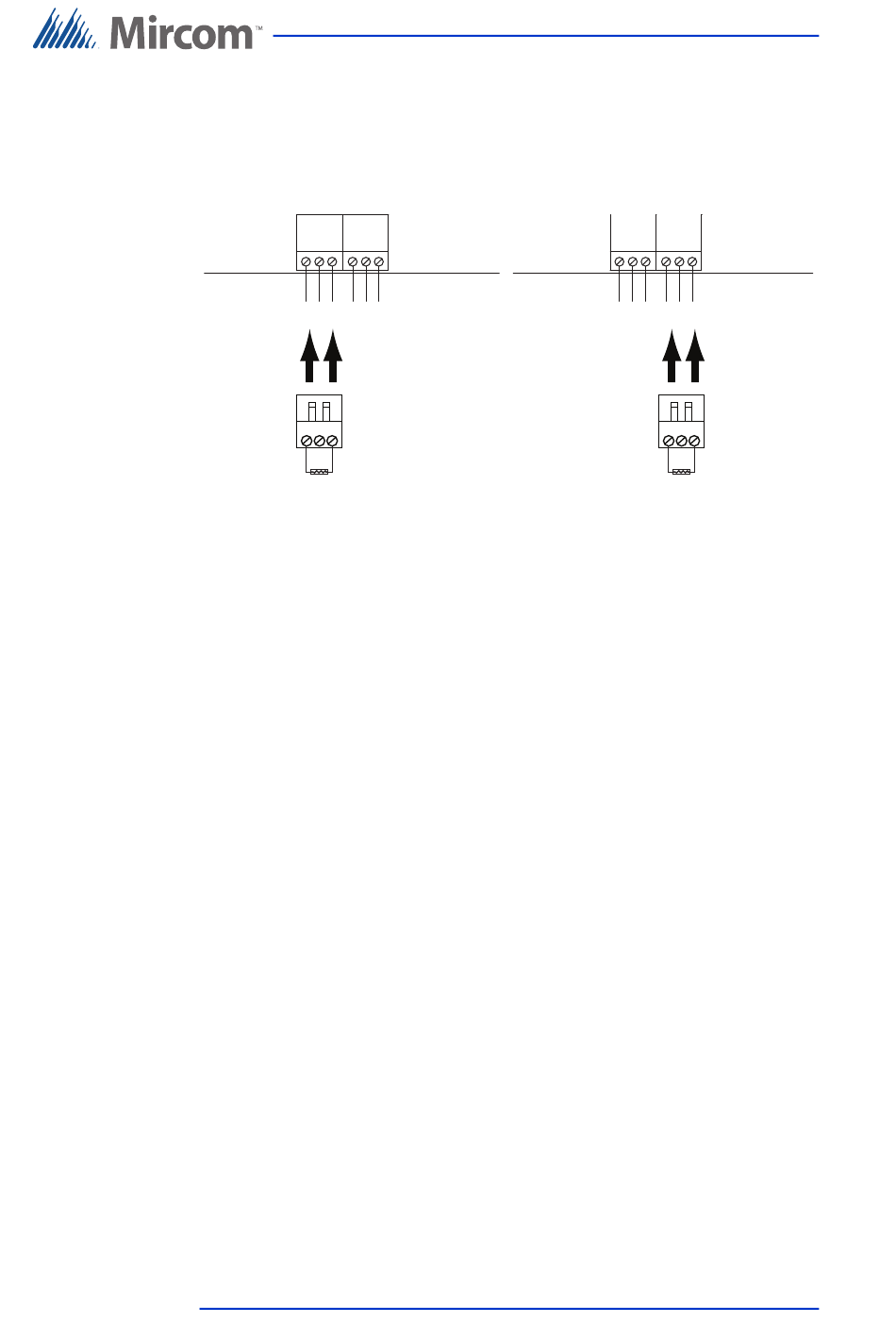

Figure 13. Ajout de connecteurs RS-485 supplémentaires au
Le port USB permet de se connecter à un PC, de configurer un système d'accès
par carte et de télécharger n'importe quel nouveau micrologiciel.
Chaque contrôleur d'accès par carte possède huit entrées pour accueillir les
différents types de fonctions configurables, liées aux entrées. Pour obtenir des
détails supplémentaires et une description complète des différents types de
fonctions configurables, référez-vous au chapitre 2: Fonctions configurables.
À la fin de l'installation et de la mise en marche, l'état de fonctionnement de
toutes les entrées et les modes de contrôle du circuit doivent être configurés avec
le logiciel configurateur. Durant la configuration, vous établirez les corrélations
entre les entrées et les sorties.
En fonction du dispositif, chaque entrée est configurée selon:
• type de fonction de l'entrée
• état actif
Manuel d'installation et d'utilisation du système d'accès par carte TX3-CX
Copyright 2014
RS-485 Terminal
Connector
Sur le dernier nœud du réseau,
branchez le connecteur de borne
RS-485 à RS-485 OUT (sortie)
PREMIER et DERNIER nœud du réseau
Installation et configuration
Le dernier nœud du réseau
INPUT OUTPUT
- S +
- S +
- s +
120 Ohms
