3.5.4
Sorties 7 et 8
3.6
Raccordement du lecteur de carte
3.6.1
Conditions requises du lecteur de carte
Version 2.1
Les sorties 7 et 8 sont programmables et fournissent un courant combiné de 1A.
Chaque sortie fournit:
•
12 Vdc
•
500mA of current (700 mA maximum)
Remarque: Les sorties 7 et 8 fournissent, chacune, un courant maximum de 700
mA et un courant combiné de 1 A. Par exemple, si la sortie 7 fournit
700 mA, alors sortie 8 fournit 300 mA.

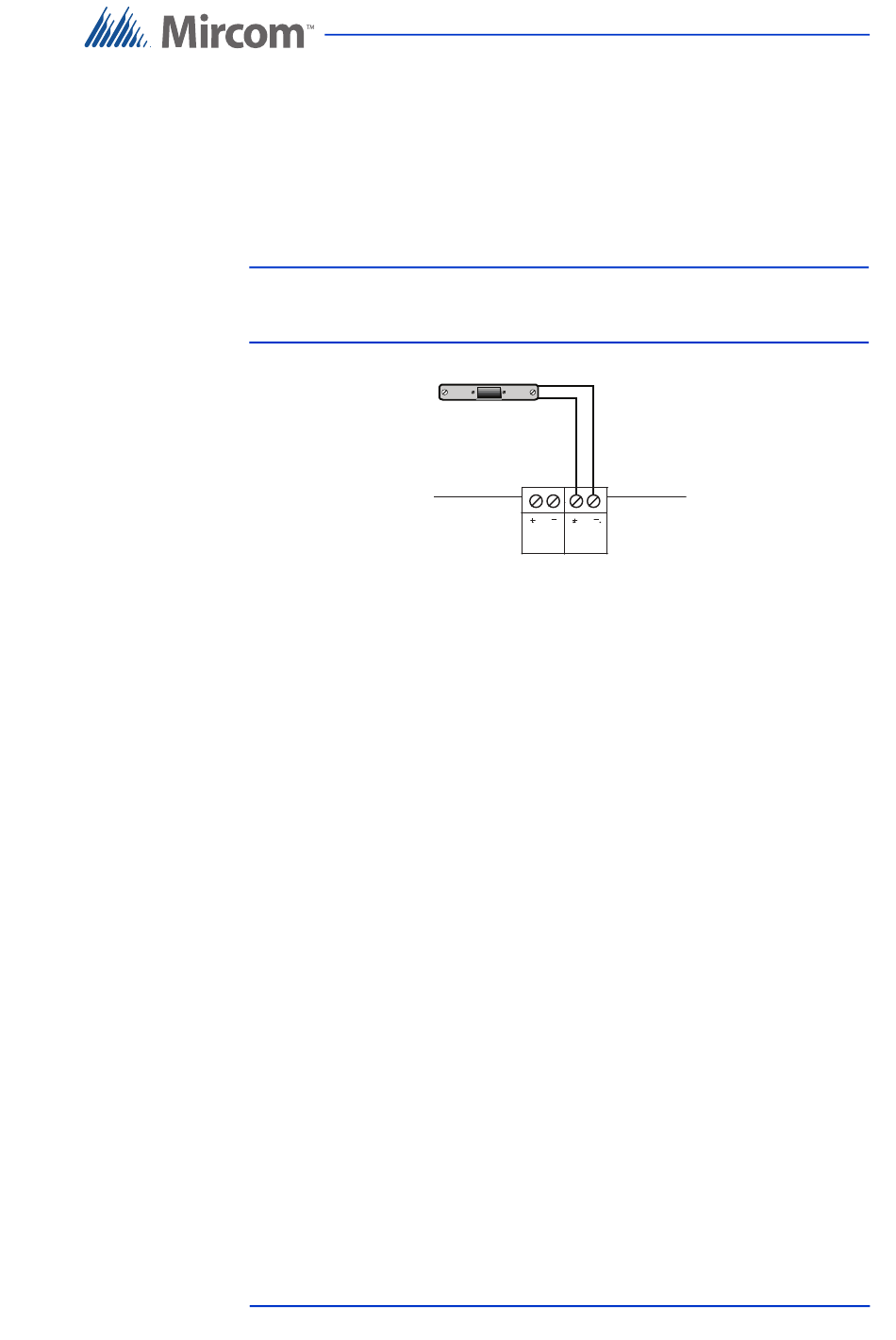

Figure 20. Exemple de raccordement aux sorties 7 et 8
La figure 20 illustre une gâche électrique activée et alimentée par la sortie 8.
Les lecteurs de carte sont fabriqués par AWID et font partie du système d'accès
par carte de Mircom. Les cartes sont fabriquées par Mircom. Le contrôleur
supporte deux lecteurs de carte.
Mircom fournit le lecteur de proximité multiprotocole SR-2400MI-GR-MP.
Les lecteurs de carte d'un tiers doivent remplir les conditions requises,
énumérées ci-dessous, pour qu'ils soient compatibles avec le système d'accès par
carte de Mircom:
•
supporter le protocole SIA 26 bits standard
•
l'interface standard Wiegand
•
indicateur d'état à DEL
•
vibreur d'alerte ou d'alarme
Manuel d'installation et d'utilisation du système d'accès par carte TX3-CX
Copyright 2014
Barre de panique
12V
12V
OUTPUT 7
OUTPUT 8
Installation et configuration
49 (68)
