3.3.4 Interrupteur marche/arrêt et accumulateurs de secours
Un accumulateur de secours est fourni d'une capacité de 12V 6.5AH et s'installe
en bas de l'unité. Connectez l'accumulateur aux bornes situées à gauche de
l'interrupteur marche/arrêt SW1, tel qu'indiqué sur la figure 11.
Remarque: L'accumulateur de secours est proposée en option.
3.3.5 RS-485
Câble blindé ou non blindé de catégorie 5
Longueur maximale du câble RS-485 : 1219,2 m (4000 pi)
Un connecteur RS-485 vous permet de facilement connecter, en réseau,
plusieurs contrôleurs d'accès par carte et par téléphone. Le connecteur RS-485se
situe en bas, au milieu de la carte contrôleur principale et est constitué de deux
bornes distinctes, une pour une sortie, l'autre pour une entrée.
Connectez l'entrée RS-485 à la sortie RS-485 d'un autre contrôleur.
Manuel d'Installation et d'Utilisation
36
LT-980FR Copyright 2018
P6 - P5 +
Noir
-
ACCUMULATEUR 12 V

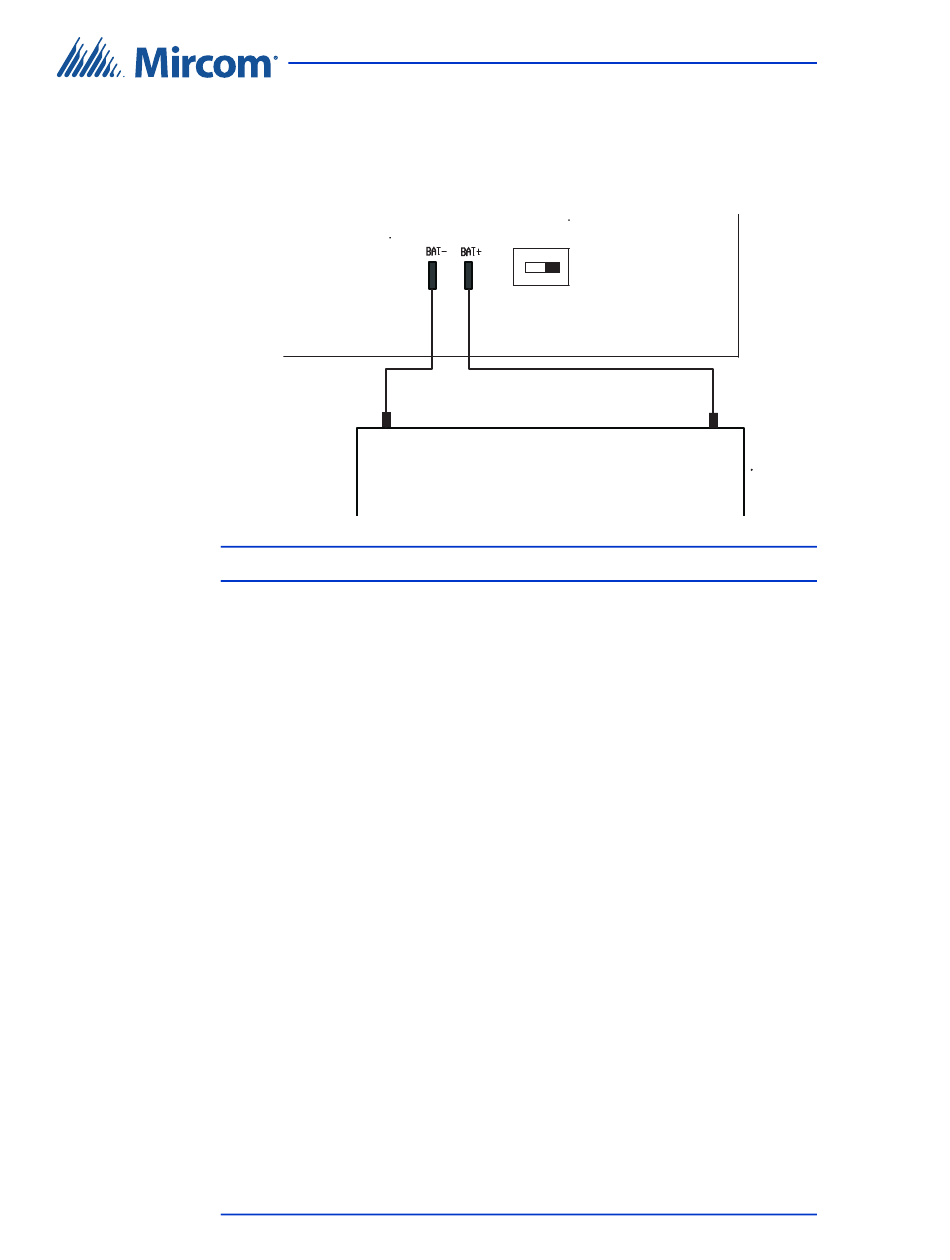

Figure 11. Câblage de la batterie de la carte contrôleur
Installation et configuration
Commutateur
marche-arrêt SW1
Rouge
+
