La figure 4 montre un système d'accès par carte utilisant un réseau Ethernet TCP/
IP avec des sous-réseaux RS-485. Les contrôles de cartes d'accès connectés au
sous-réseau RS-485 d'un nœud principal sont des nœuds esclaves au nœud
principal. Chaque sous-réseau RS-485 peut accueillir jusqu'à 63 contrôleurs;
vous pouvez toujours avoir plus de 63 nœuds principaux reliés au réseau
Ethernet.
Si vous vous connectez au réseau Ethernet TCP/IP avec l'outil de configuration
TX3, vous pouvez configurer n'importe lequel des nœuds dans le système. Si
vous vous connectez directement à un contrôle par USB, modem ou port de
communication, vous serez seulement en mesure de configurer les dispositifs qui
se trouvent sur le même sous-réseau RS-485 que le dispositif.
Remarque: Il peut seulement y avoir un nœud principal sur un sous-réseau
1.6 À propos de ce manuel
Ce manuel fournit des informations détaillées sur l'installation et la
configuration du système d'accès par carte qu'effectuera le technicien. Les
tâches sont décrites dans l'ordre probable d'installation.
Manuel d'Installation et d'Utilisation
10
LT-980FR Copyright 2018
Contrôle des cartes d'accès
(nœud principal)
Réseau Ethernet
Contrôle des cartes d'accès
(nœud principal)

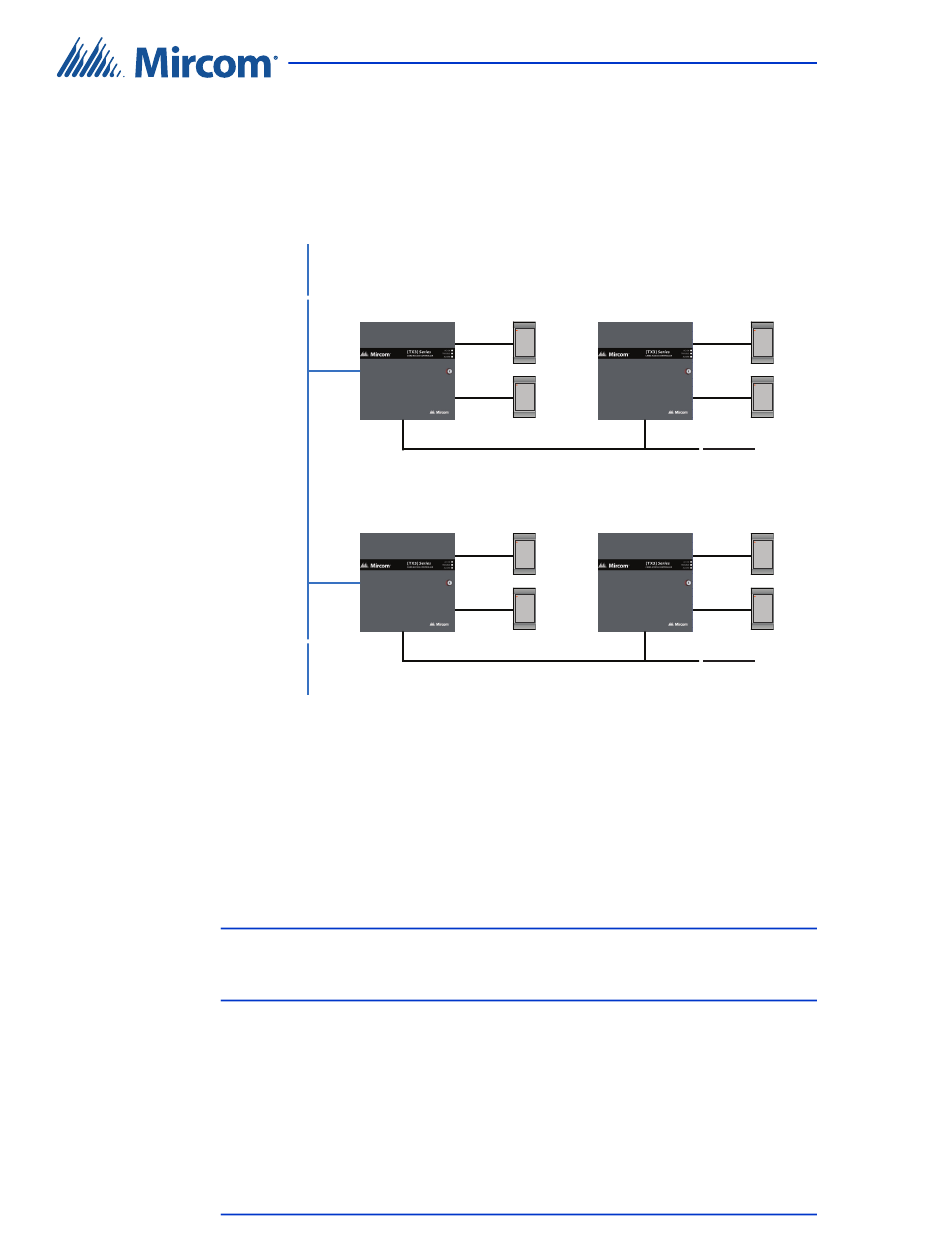

Figure 4. Système d'accès par cartes utilisant un réseau Ethernet
et des réseaux RS-485
RS-485. C'est-à-dire que vous ne pouvez pas connecter un sous-
réseau RS-485 à un autre sous-réseau RS-485.
Contrôle des cartes d'accès
(nœud esclave)
Lecteur de carte A
Lecteur de carte B
Sous-réseau RS-485
Contrôle des cartes d'accès
(nœud esclave)
Lecteur de carte A
Lecteur de carte B
Sous-réseau RS-485
