La figure 18 illustre un exemple de connexion.
Manuel d'Installation et d'Utilisation
Version 5
LT-980FR
Copyright 2018
Barre de panique 1
Serrure magnétique 1
Bloc
d'alimentation
externe
Normalement
fermé
NC C NO NC C NO NC C NO NC C NO NC C NO NC C NO
OUTPUT 1
OUTPUT 2

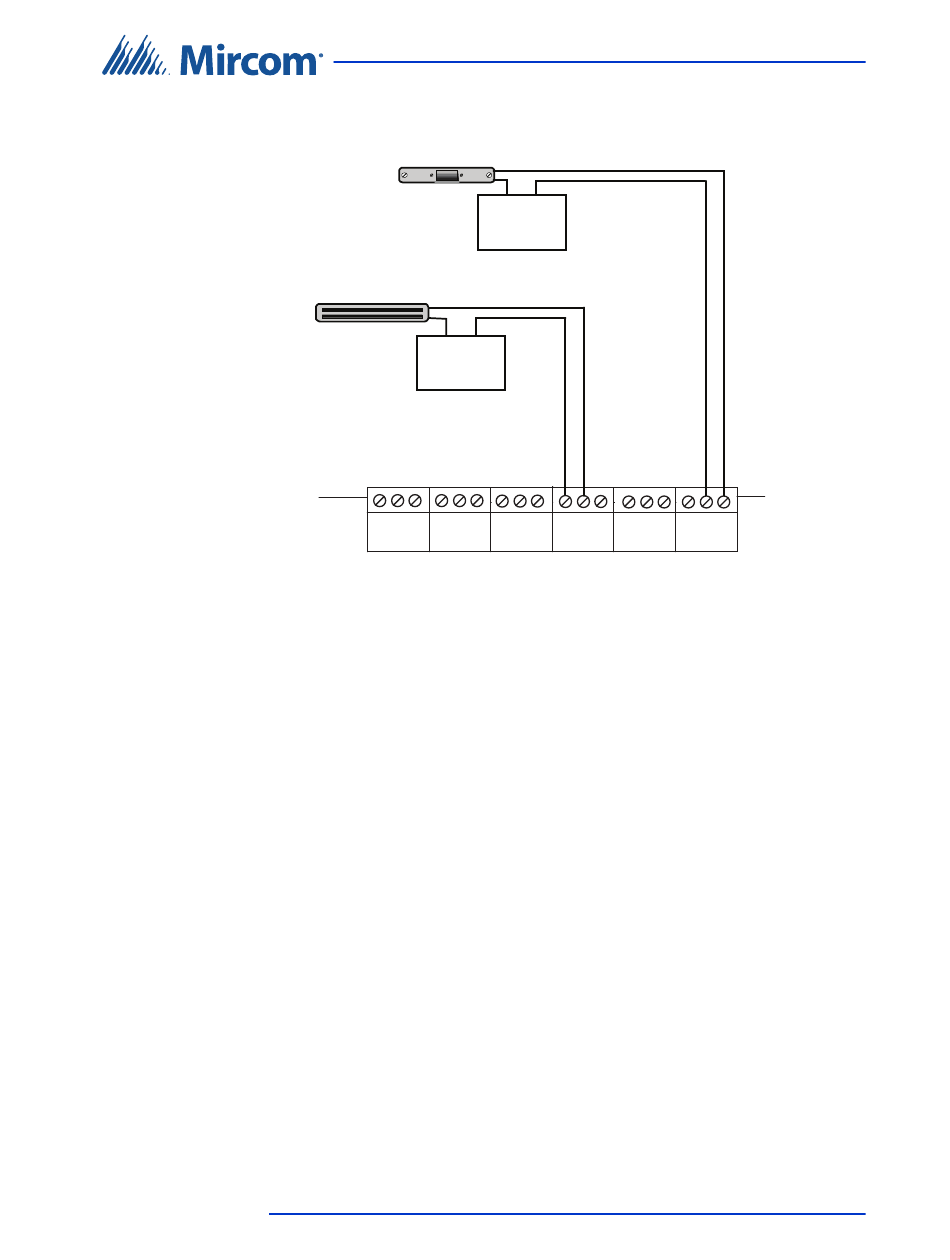

Figure 18.
Exemple de raccordement aux bornes de sortie du
contrôleur
Bloc
d'alimentation
externe
Commun
Commun
OUTPUT 3
OUTPUT 4
OUTPUT 5
Installation et configuration
Normalement
ouvert
OUTPUT 6
