1.4 Responsabilités de l'installateur
L'installation et la mise en service doivent être effectuées par un technicien
qualifié. Le technicien doit installer tous les composants du système, raccorder le
câblage des entrées et des sorties aux portiers et s'assurer, en utilisant le logiciel
configurateur, que le câblage répond aux exigences du système pour un bon
fonctionnement.
1.5 Configuration du réseau
Le système de cartes d'accès peut comprendre des contrôles de cartes d'accès
autonomes ou en réseau. Les contrôles de cartes d'accès en réseau peuvent
communiquer sur un réseau RS-485, un réseau Ethernet TCP/IP ou une
combinaison de réseau Ethernet avec des sous-réseaux RS-485. Tous les
contrôles de cartes d'accès peuvent communiquer sur un réseau RS-485. Pour
communiquer sur un réseau Ethernet, vous avez besoin d'au moins un contrôle
de cartes d'accès avec capacité IP.
Le logiciel de configuration TX3 peut se brancher à n'importe laquelle de ces
configurations de réseau. La façon d'établir la connexion à un réseau (c'est-à-
dire, par TCP/IP, USB, modem ou port de communication) détermine quels
dispositifs pourront être configurés sur le réseau à l'aide de l'outil de
configuration TX3. Les différentes configurations de réseau sont expliquées
dans les prochaines parties de la présente section.

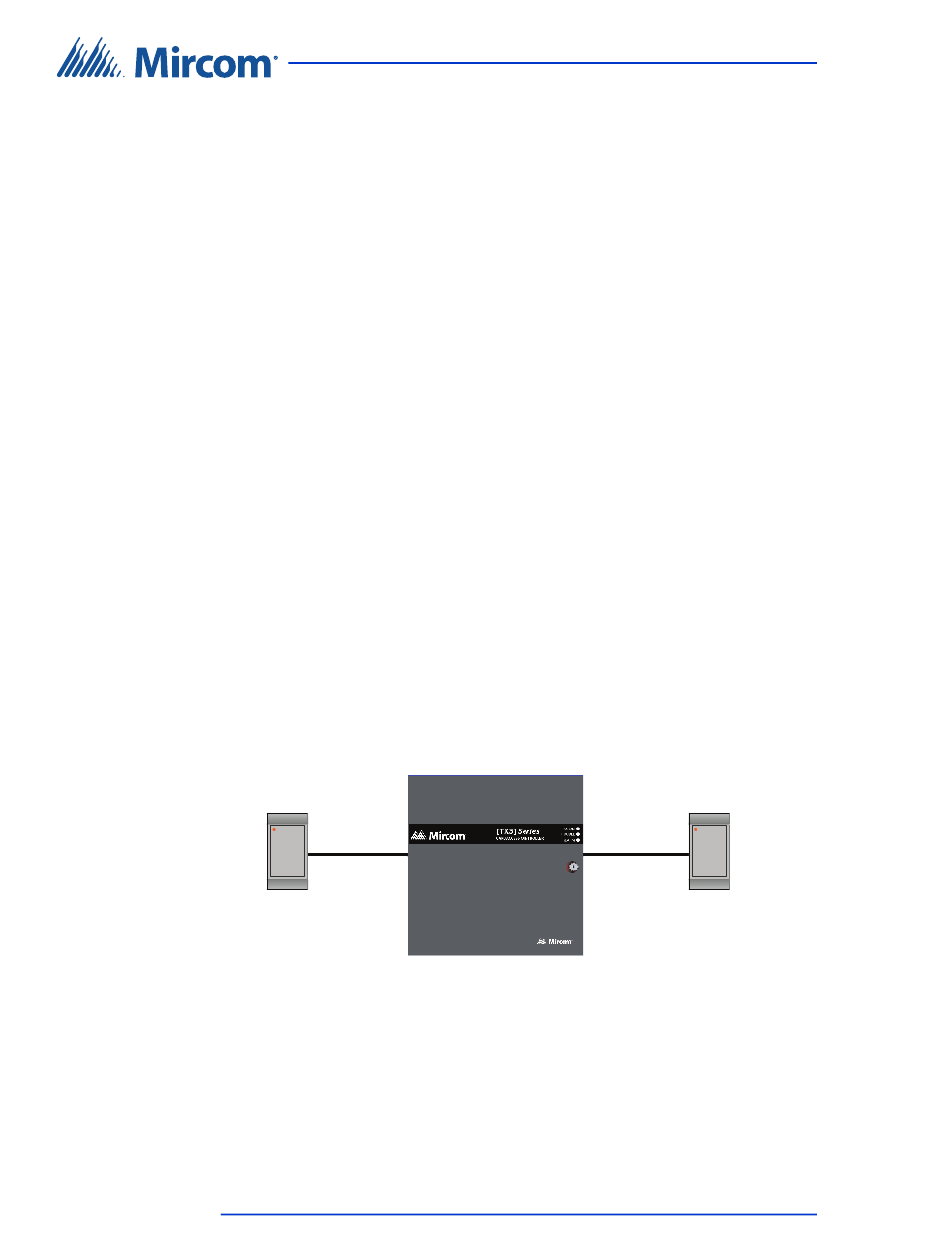

La figure 1 illustre un système d'accès par carte de base : un contrôleur d'accès
par carte et deux lecteurs de carte. La distance maximale entre le contrôleur
d'accès et le lecteur est de 152 m (500 ft).
La figure 2 illustre deux contrôleurs d'accès par cartes, chacun avec deux
lecteurs de carte d'accès, sur un réseau RS-485. Le système d'accès par cartes
peut comprendre, au maximum, 63 contrôleurs d'accès reliés en réseau. Si vous
Manuel d'Installation et d'Utilisation
8
LT-980FR Copyright 2018
Lecteur de carte A
Contrôle des cartes d'accès
Figure 1. Système d'accès par cartes de base
Bienvenue
Lecteur de carte B
