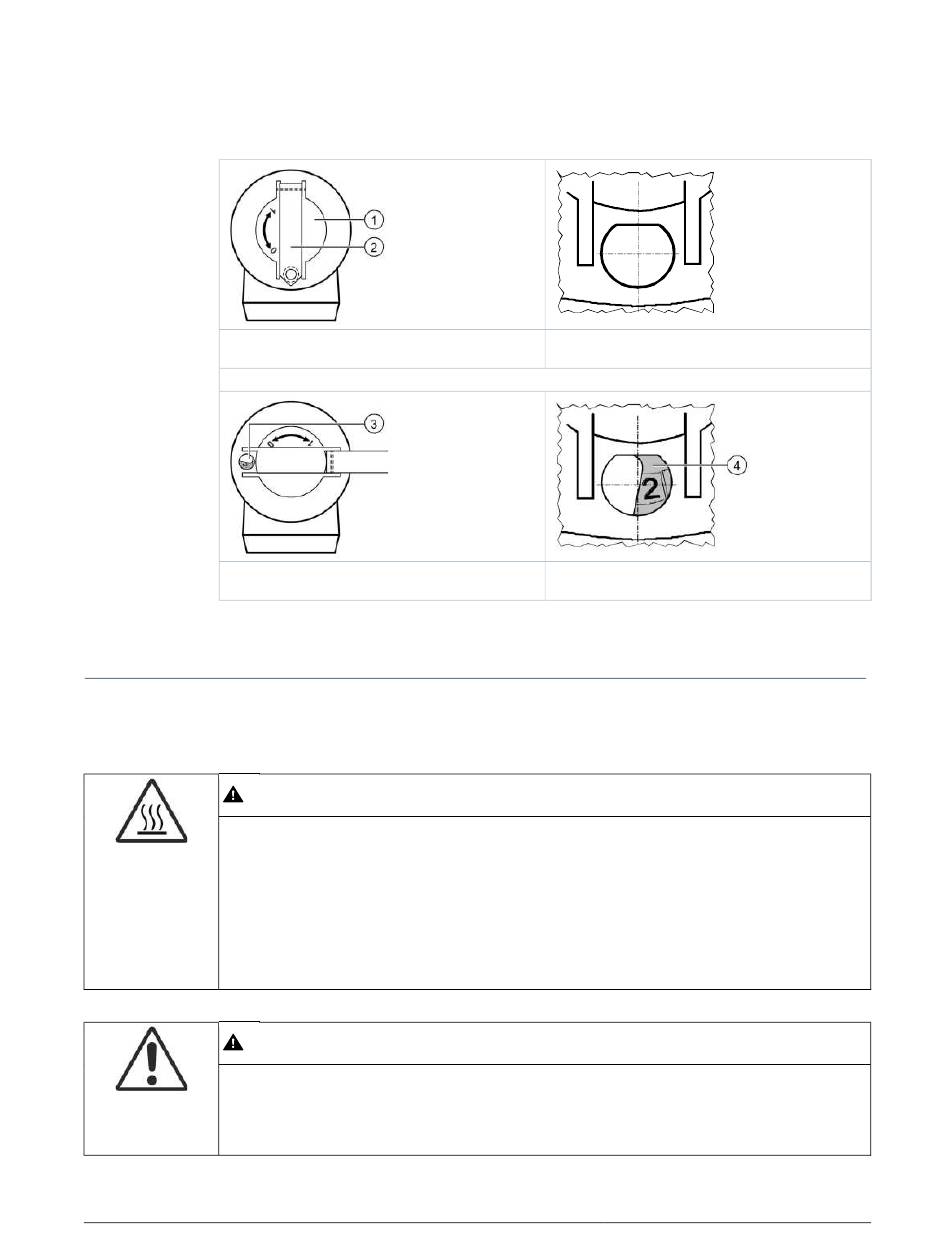

Mode manuel
Pour le fonctionnement manuel, dégager la manivelle [2] pout faire apparaître le regard [3].
En effectuant des mouvements de rotation avec la manivelle ou le volant de commande
manuelle [1], on fait apparaître dans le regard l'ergot de verrouillage et/ ou le disque gradué
avec affichage de course [4].
Manivelle [2] encliquetée dans le volant de commande
manuelle de course [1]
Manivelle sortie, regard [3]
Maintenance
Les servomoteurs ne nécessitent pas d'entretien.
Au cours de la maintenance de l'organe de réglage :
AVERTISSEMENT
Risque de brûlure par la console du servomoteur
Dans les installations de chauffage, la console du servomoteur s'échauffe fortement au
contact de la vanne. Sa température peut atteindre jusqu'à 100 °C.
En cas de travaux de maintenance sur le servomoteur :
● Débrancher la pompe et l'alimentation.
● Fermer la vanne d'arrêt de la tuyauterie.
● Attendre que les canalisations ne soient plus sous pression et qu'elles soient
entièrement refroidies.
AVERTISSEMENT
Risque de blessure
● Si nécessaire, débrancher les raccordements électriques des bornes.
● Ne remettre la vanne en service qu'après avoir monté le servomoteur conformément
aux instructions.
18
Siemens
Smart Infrastructure
Regard sans disque gradué ni ergot de verrouillage de
la manivelle visibles
Regard avec disque gradué [4] et affichage de course
en mm
