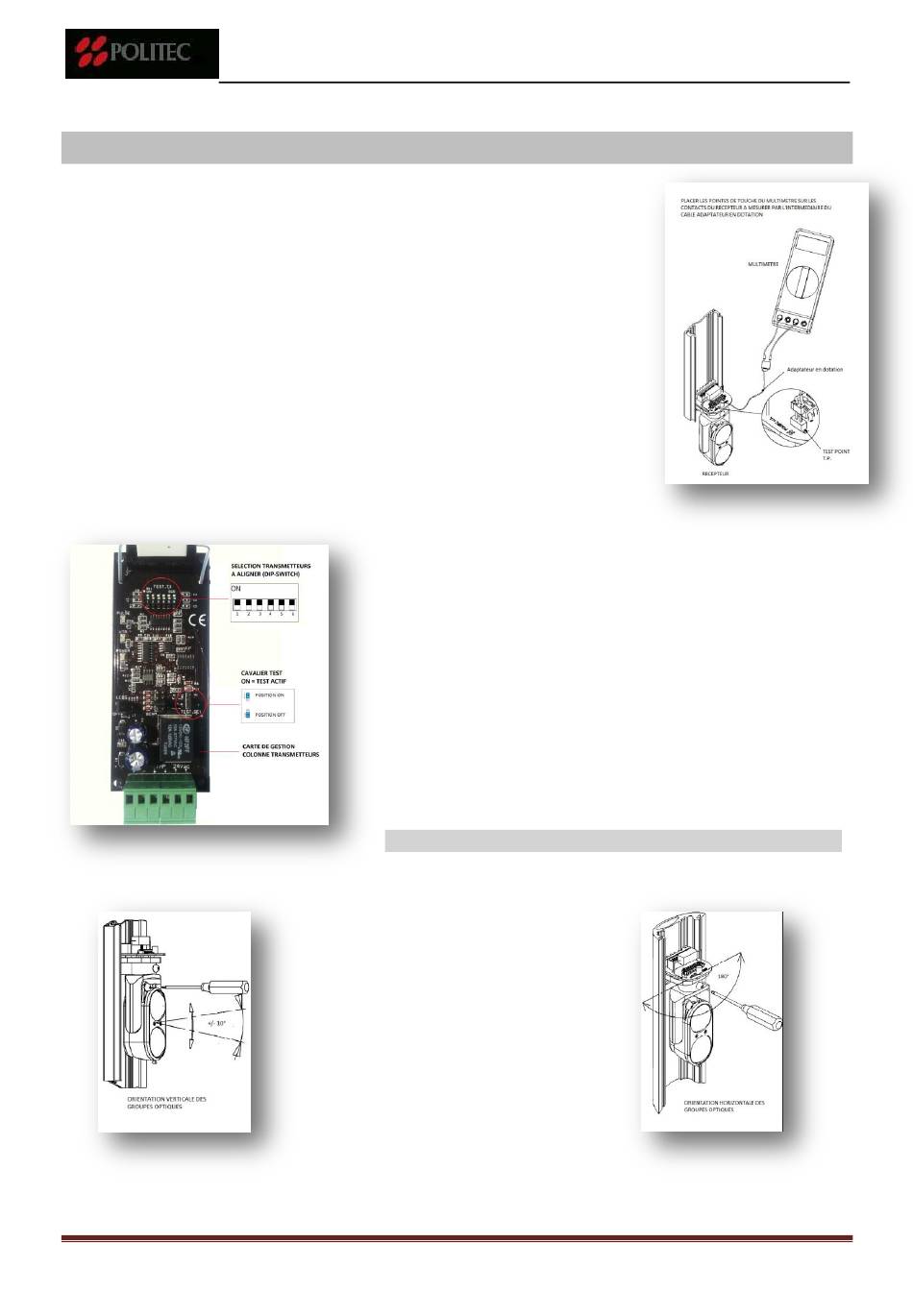

Chaque colonne étant en place et correctement orientée il faut maintenant
aligner les transmetteurs de la première colonne vers les récepteurs de la
colonne successive de façon à obtenir le meilleur signal possible.
Le rayon infrarouge émis par les colonnes SANDOR est conique et non
linéaire ainsi il s'élargit en fonction de la distance : il est donc d'autant plus
large que la colonne des récepteurs est éloignée (MAX. 80m à l'extérieur).
Ce signal doit être mesuré à l'aide d'un multimètre digital dont les pointes de
touche seront placées dans l'adaptateur en dotation qui permet de fixer
celles-ci sur les contacts de mesure de chacun des récepteurs.
Il faut maintenant aller vers la colonne dont on oriente les transmetteurs et
repérer la CARTE DE GESTION située en bas de la colonne.
Voyons maintenant un exemple complet d'alignement d'une barrières avec 4TX et 4RX
POLITEC s.r.l.
DOCUMENTATION TECHNIQUE SANDOR QUAD - ESA
ALIGNEMENT TRANSMETTEURS/RECEPTEURS
Le cavalier de TEST placé en position ON permet de faire passer
la colonne en émission continue.
Le DIP-SWITCH d'alignement permet de sélectionner le
transmetteur que l'on doit aligner :
En fonctionnement normal les switch sont tous en position ON
Pour orienter les groupes optiques on
agira sur la vis de blocage de la rotation
horizontale ou encore sur la vis de
basculement vertical. De cette façon on
pourra facilement effectuer un balayage
horizontal puis vertical. Le principe
étant
d'orienter
transmetteur vers le récepteur puis
d'orienter au mieux le récepteur vers la
source d'émission.
Le switch 6 sélectionne le transmetteur TX6 (ESA)
Le switch 5 sélectionne le transmetteur TX5 (ESA)
Le switch 4 sélectionne le transmetteur TX4 (QUAD)
Le switch 3 sélectionne le transmetteur TX3 (QUAD)
Le switch 2 sélectionne le transmetteur TX2 (QUAD)
Le switch 2 sélectionne le transmetteur TX1 (QUAD)
au
mieux
le
Page 8
